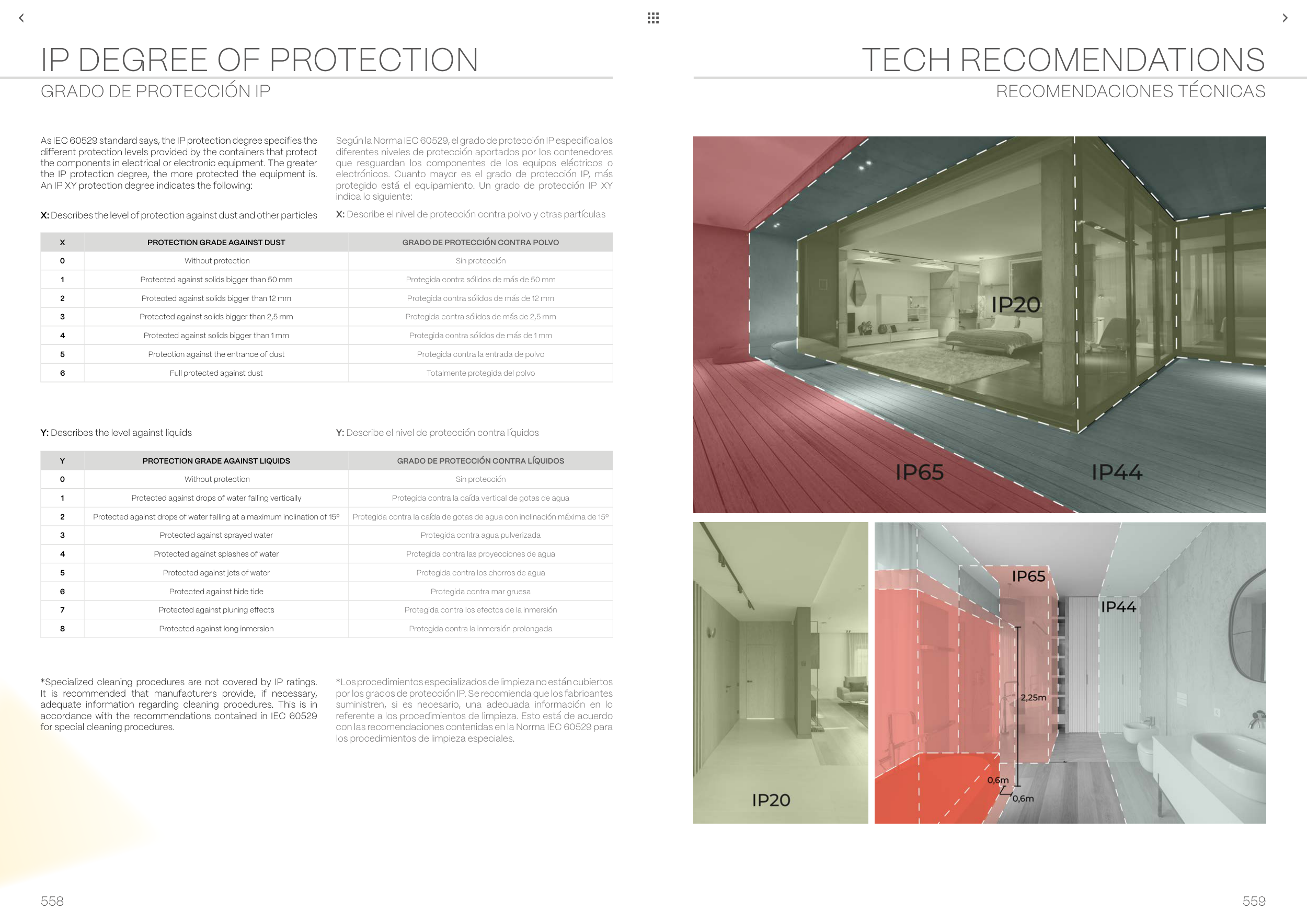

IP DEGREE OF PROTECTION
GRADO DE PROTECCIÓN IP
TECH RECOMENDATIONS
RECOMENDACIONES TÉCNICAS
Según la Norma IEC 60529, el grado de protección IP especifica los
diferentes niveles de protección aportados por los contenedores
que resguardan los componentes de los equipos eléctricos o
electrónicos. Cuanto mayor es el grado de protección IP, más
protegido está el equipamiento. Un grado de protección IP XY
indica lo siguiente:
X: Describe el nivel de protección contra polvo y otras partículas
*Los procedimientos especializados de limpieza no están cubiertos
por los grados de protección IP. Se recomienda que los fabricantes
suministren, si es necesario, una adecuada información en lo
referente a los procedimientos de limpieza. Esto está de acuerdo
con las recomendaciones contenidas en la Norma IEC 60529 para
los procedimientos de limpieza especiales.
Y: Describe el nivel de protección contra líquidos
As IEC 60529 standard says, the IP protection degree specifies the
different protection levels provided by the containers that protect
the components in electrical or electronic equipment. The greater
the IP protection degree, the more protected the equipment is.
An IP XY protection degree indicates the following:
X: Describes the level of protection against dust and other particles
*Specialized cleaning procedures are not covered by IP ratings.
It is recommended that manufacturers provide, if necessary,
adequate information regarding cleaning procedures. This is in
accordance with the recommendations contained in IEC 60529
for special cleaning procedures.
Y: Describes the level against liquids
X
PROTECTION GRADE AGAINST DUST
GRADO DE PROTECCIÓN CONTRA POLVO
0
Without protection
Sin protección
1
Protected against solids bigger than 50 mm
Protegida contra sólidos de más de 50 mm
2
Protected against solids bigger than 12 mm
Protegida contra sólidos de más de 12 mm
3
Protected against solids bigger than 2,5 mm
Protegida contra sólidos de más de 2,5 mm
4
Protected against solids bigger than 1 mm
Protegida contra sólidos de más de 1 mm
5
Protection against the entrance of dust
Protegida contra la entrada de polvo
6
Full protected against dust
Totalmente protegida del polvo
Y
PROTECTION GRADE AGAINST LIQUIDS
GRADO DE PROTECCIÓN CONTRA LÍQUIDOS
0
Without protection
Sin protección
1
Protected against drops of water falling vertically
Protegida contra la caída vertical de gotas de agua
2
Protected against drops of water falling at a maximum inclination of 15º
Protegida contra la caída de gotas de agua con inclinación máxima de 15º
3
Protected against sprayed water
Protegida contra agua pulverizada
4
Protected against splashes of water
Protegida contra las proyecciones de agua
5
Protected against jets of water
Protegida contra los chorros de agua
6
Protected against hide tide
Protegida contra mar gruesa
7
Protected against pluning effects
Protegida contra los efectos de la inmersión
8
Protected against long inmersion
Protegida contra la inmersión prolongada
