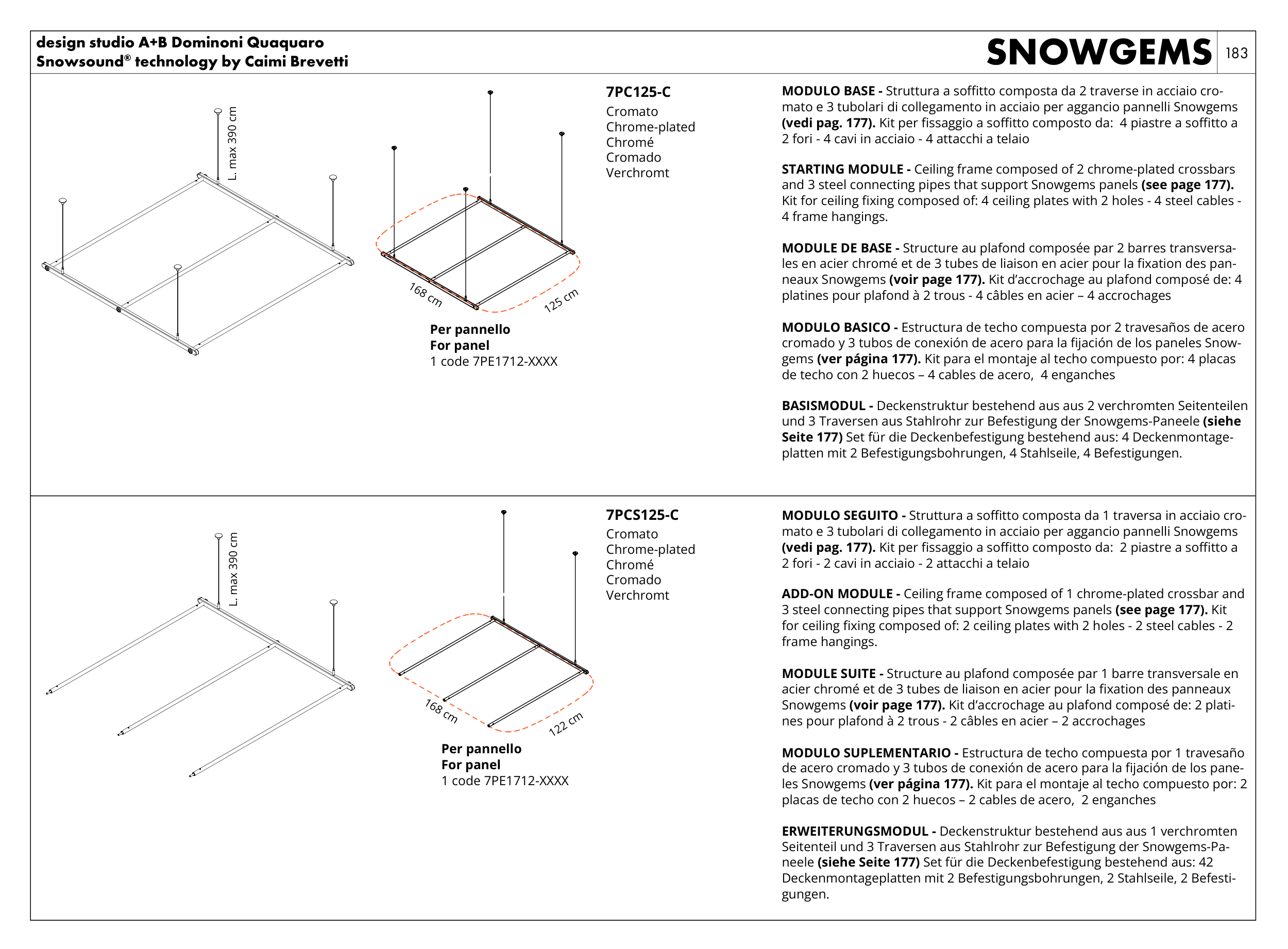

183
SNOWGEMS
design studio A+B Dominoni Quaquaro
Snowsound® technology by Caimi Brevetti
7PCS125-C
MODULO SEGUITO - Struttura a soffitto composta da 1 traversa in acciaio cro-
mato e 3 tubolari di collegamento in acciaio per aggancio pannelli Snowgems
(vedi pag. 177). Kit per fissaggio a soffitto composto da: 2 piastre a soffitto a
2 fori - 2 cavi in acciaio - 2 attacchi a telaio
ADD-ON MODULE - Ceiling frame composed of 1 chrome-plated crossbar and
3 steel connecting pipes that support Snowgems panels (see page 177). Kit
for ceiling fixing composed of: 2 ceiling plates with 2 holes - 2 steel cables - 2
frame hangings.
MODULE SUITE - Structure au plafond composée par 1 barre transversale en
acier chromé et de 3 tubes de liaison en acier pour la fixation des panneaux
Snowgems (voir page 177). Kit d’accrochage au plafond composé de: 2 plati-
nes pour plafond à 2 trous - 2 câbles en acier – 2 accrochages
MODULO SUPLEMENTARIO - Estructura de techo compuesta por 1 travesaño
de acero cromado y 3 tubos de conexión de acero para la fijación de los pane-
les Snowgems (ver página 177). Kit para el montaje al techo compuesto por: 2
placas de techo con 2 huecos – 2 cables de acero, 2 enganches
ERWEITERUNGSMODUL - Deckenstruktur bestehend aus aus 1 verchromten
Seitenteil und 3 Traversen aus Stahlrohr zur Befestigung der Snowgems-Pa-
neele (siehe Seite 177) Set für die Deckenbefestigung bestehend aus: 42
Deckenmontageplatten mit 2 Befestigungsbohrungen, 2 Stahlseile, 2 Befesti-
gungen.
Cromato
Chrome-plated
Chromé
Cromado
Verchromt
7PC125-C
MODULO BASE - Struttura a soffitto composta da 2 traverse in acciaio cro-
mato e 3 tubolari di collegamento in acciaio per aggancio pannelli Snowgems
(vedi pag. 177). Kit per fissaggio a soffitto composto da: 4 piastre a soffitto a
2 fori - 4 cavi in acciaio - 4 attacchi a telaio
STARTING MODULE - Ceiling frame composed of 2 chrome-plated crossbars
and 3 steel connecting pipes that support Snowgems panels (see page 177).
Kit for ceiling fixing composed of: 4 ceiling plates with 2 holes - 4 steel cables -
4 frame hangings.
MODULE DE BASE - Structure au plafond composée par 2 barres transversa-
les en acier chromé et de 3 tubes de liaison en acier pour la fixation des pan-
neaux Snowgems (voir page 177). Kit d’accrochage au plafond composé de: 4
platines pour plafond à 2 trous - 4 câbles en acier – 4 accrochages
MODULO BASICO - Estructura de techo compuesta por 2 travesaños de acero
cromado y 3 tubos de conexión de acero para la fijación de los paneles Snow-
gems (ver página 177). Kit para el montaje al techo compuesto por: 4 placas
de techo con 2 huecos – 4 cables de acero, 4 enganches
BASISMODUL - Deckenstruktur bestehend aus aus 2 verchromten Seitenteilen
und 3 Traversen aus Stahlrohr zur Befestigung der Snowgems-Paneele (siehe
Seite 177) Set für die Deckenbefestigung bestehend aus: 4 Deckenmontage-
platten mit 2 Befestigungsbohrungen, 4 Stahlseile, 4 Befestigungen.
Cromato
Chrome-plated
Chromé
Cromado
Verchromt
L. max 390 cm
L. max 390 cm
Per pannello
For panel
1 code 7PE1712-XXXX
Per pannello
For panel
1 code 7PE1712-XXXX
168 cm
125 cm
168 cm
122 cm
