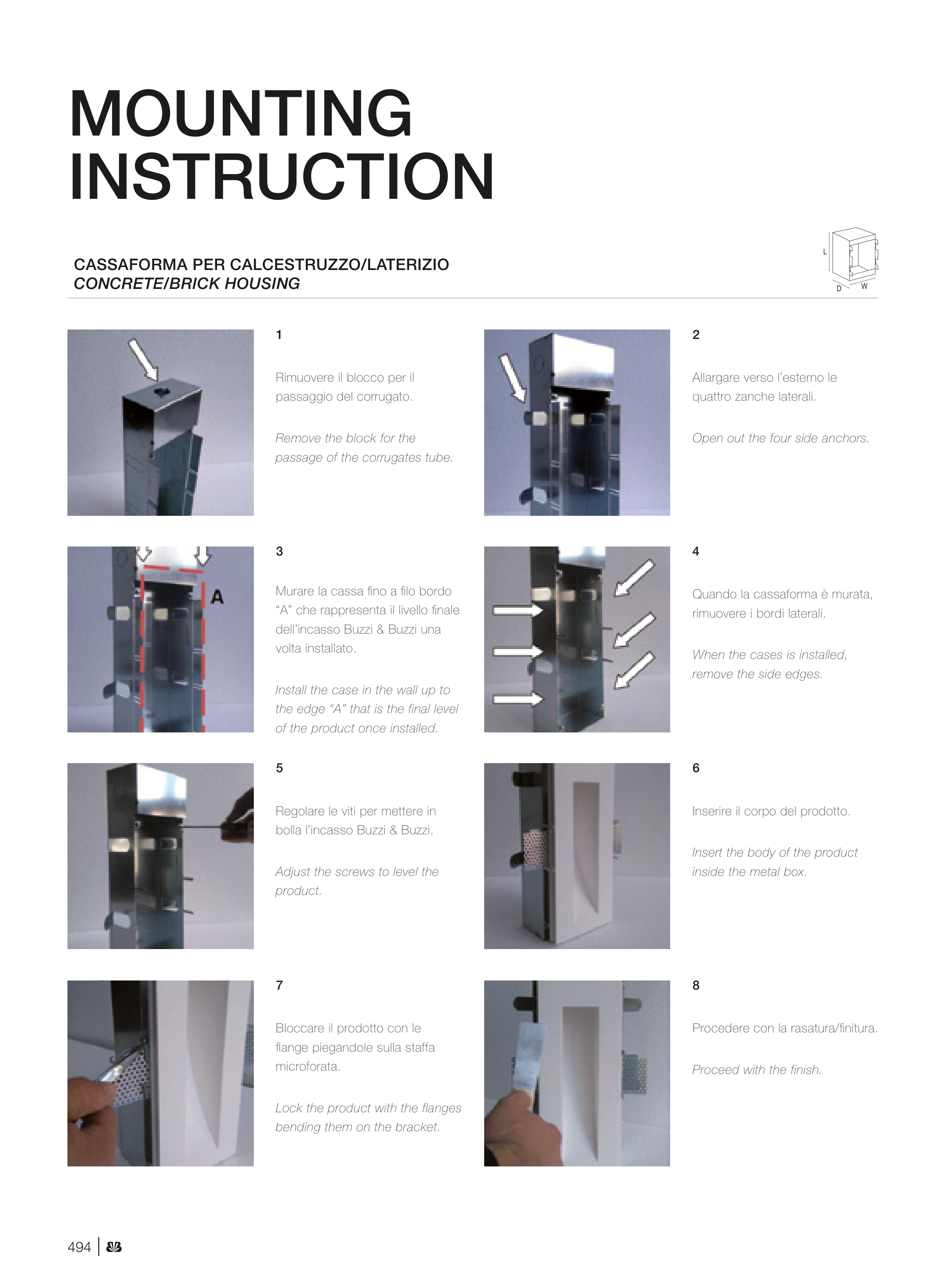

MOUNTING
INSTRUCTION
CASSAFORMA PER CALCESTRUZZO/LATERIZIO
CONCRETE/BRICK HOUSING
1
5
3
7
4
8
2
6
Rimuovere il blocco per il
passaggio del corrugato.
Remove the block for the
passage of the corrugates tube.
Regolare le viti per mettere in
bolla l’incasso Buzzi & Buzzi.
Adjust the screws to level the
product.
Murare la cassa fino a filo bordo
“A” che rappresenta il livello finale
dell’incasso Buzzi & Buzzi una
volta installato.
Install the case in the wall up to
the edge “A” that is the final level
of the product once installed.
Bloccare il prodotto con le
flange piegandole sulla staffa
microforata.
Lock the product with the flanges
bending them on the bracket.
Quando la cassaforma è murata,
rimuovere i bordi laterali.
When the cases is installed,
remove the side edges.
Procedere con la rasatura/finitura.
Proceed with the finish.
Allargare verso l’esterno le
quattro zanche laterali.
Open out the four side anchors.
Inserire il corpo del prodotto.
Insert the body of the product
inside the metal box.
494 |
