XCM
CONDOTTI SBARRE

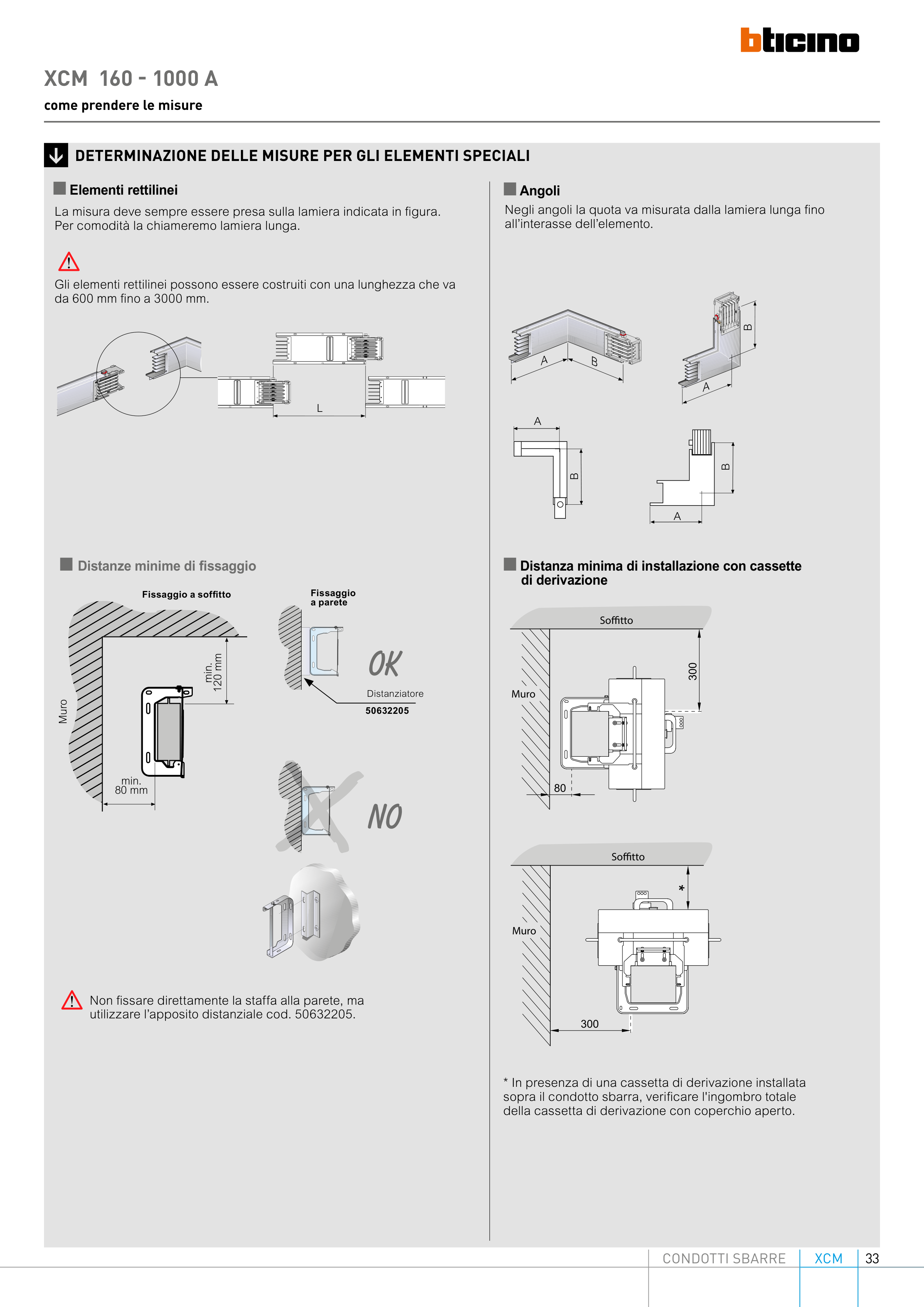

DETERMINAZIONE DELLE MISURE PER GLI ELEMENTI SPECIALI
Softto
Softto
Muro
Muro
Softto
Softto
Muro
Muro
XCM 160 - 1000 A
come prendere le misure
La misura deve sempre essere presa sulla lamiera indicata in figura.
Per comodità la chiameremo lamiera lunga.
Gli elementi rettilinei possono essere costruiti con una lunghezza che va
da 600 mm fino a 3000 mm.
L
A
B
A
B
A
A
B
B
Negli angoli la quota va misurata dalla lamiera lunga fino
all’interasse dell’elemento.
n Elementi rettilinei
n Angoli
n Distanza minima di installazione con cassette
di derivazione
Fissaggio
a parete
Distanziatore
min.
80 mm
Fissaggio a soffitto
Muro
min.
120 mm
50632205
Non fissare direttamente la staffa alla parete, ma
utilizzare l’apposito distanziale cod. 50632205.
n Distanze minime di fissaggio
* In presenza di una cassetta di derivazione installata
sopra il condotto sbarra, verificare l'ingombro totale
della cassetta di derivazione con coperchio aperto.
