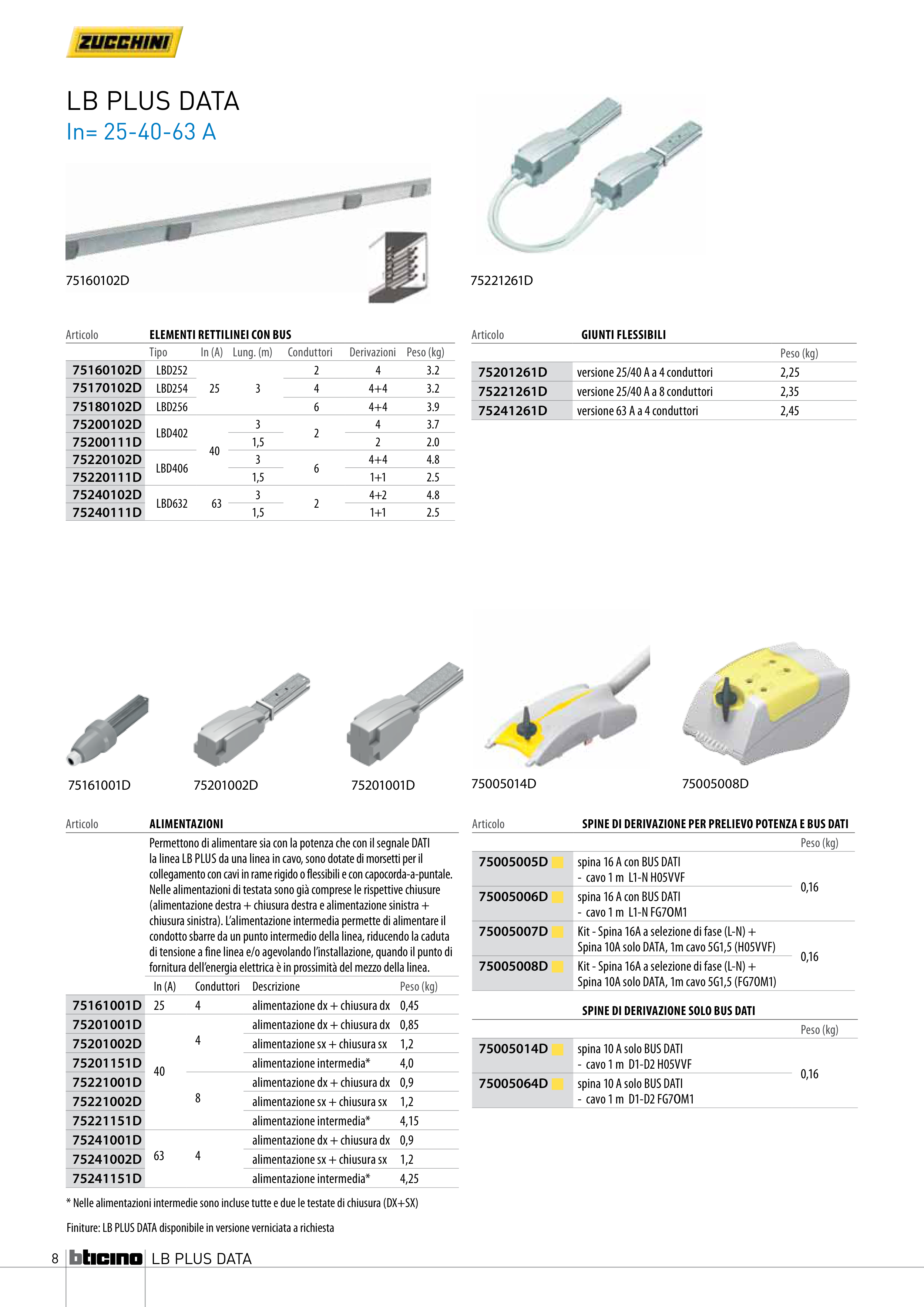

8
LB PLUS DATA
LB PLUS DATA
In= 25-40-63 A
75160102D
Articolo
alimentazioni
Permettono di alimentare sia con la potenza che con il segnale DATI
la linea LB PLus da una linea in cavo, sono dotate di morsetti per il
collegamento con cavi in rame rigido o flessibili e con capocorda-a-puntale.
Nelle alimentazioni di testata sono già comprese le rispettive chiusure
(alimentazione destra + chiusura destra e alimentazione sinistra +
chiusura sinistra). L’alimentazione intermedia permette di alimentare il
condotto sbarre da un punto intermedio della linea, riducendo la caduta
di tensione a fine linea e/o agevolando l’installazione, quando il punto di
fornitura dell’energia elettrica è in prossimità del mezzo della linea.
In (A)
Conduttori
Descrizione
Peso (kg)
75161001D
25
4
alimentazione dx + chiusura dx 0,45
75201001D
40
4
alimentazione dx + chiusura dx 0,85
75201002D
alimentazione sx + chiusura sx
1,2
75201151D
alimentazione intermedia*
4,0
75221001D
8
alimentazione dx + chiusura dx 0,9
75221002D
alimentazione sx + chiusura sx
1,2
75221151D
alimentazione intermedia*
4,15
75241001D
63
4
alimentazione dx + chiusura dx 0,9
75241002D
alimentazione sx + chiusura sx
1,2
75241151D
alimentazione intermedia*
4,25
Articolo
giunti flessibili
Peso (kg)
75201261D
versione 25/40 A a 4 conduttori
2,25
75221261D
versione 25/40 A a 8 conduttori
2,35
75241261D
versione 63 A a 4 conduttori
2,45
75221261D
75201002D
75201001D
75161001D
Articolo
elementi Rettilinei Con bus
Tipo
In (A) Lung. (m)
Conduttori
Derivazioni
Peso (kg)
75160102D
LBD252
25
3
2
4
3.2
75170102D
LBD254
4
4+4
3.2
75180102D
LBD256
6
4+4
3.9
75200102D
LBD402
40
3
2
4
3.7
75200111D
1,5
2
2.0
75220102D
LBD406
3
6
4+4
4.8
75220111D
1,5
1+1
2.5
75240102D
LBD632
63
3
2
4+2
4.8
75240111D
1,5
1+1
2.5
Articolo
sPine Di DeRiVazione PeR PRelieVo Potenza e bus Dati
Peso (kg)
75005005D
spina 16 A con Bus DATI
- cavo 1 m L1-N H05VVF
0,16
75005006D
spina 16 A con Bus DATI
- cavo 1 m L1-N FG7OM1
75005007D
Kit - spina 16A a selezione di fase (L-N) +
spina 10A solo DATA, 1m cavo 5G1,5 (H05VVF)
0,16
75005008D
Kit - spina 16A a selezione di fase (L-N) +
spina 10A solo DATA, 1m cavo 5G1,5 (FG7OM1)
sPine Di DeRiVazione solo bus Dati
Peso (kg)
75005014D
spina 10 A solo Bus DATI
- cavo 1 m D1-D2 H05VVF
0,16
75005064D
spina 10 A solo Bus DATI
- cavo 1 m D1-D2 FG7OM1
75005014D
75005008D
* Nelle alimentazioni intermedie sono incluse tutte e due le testate di chiusura (DX+sX)
Finiture: LB PLus DATA disponibile in versione verniciata a richiesta
