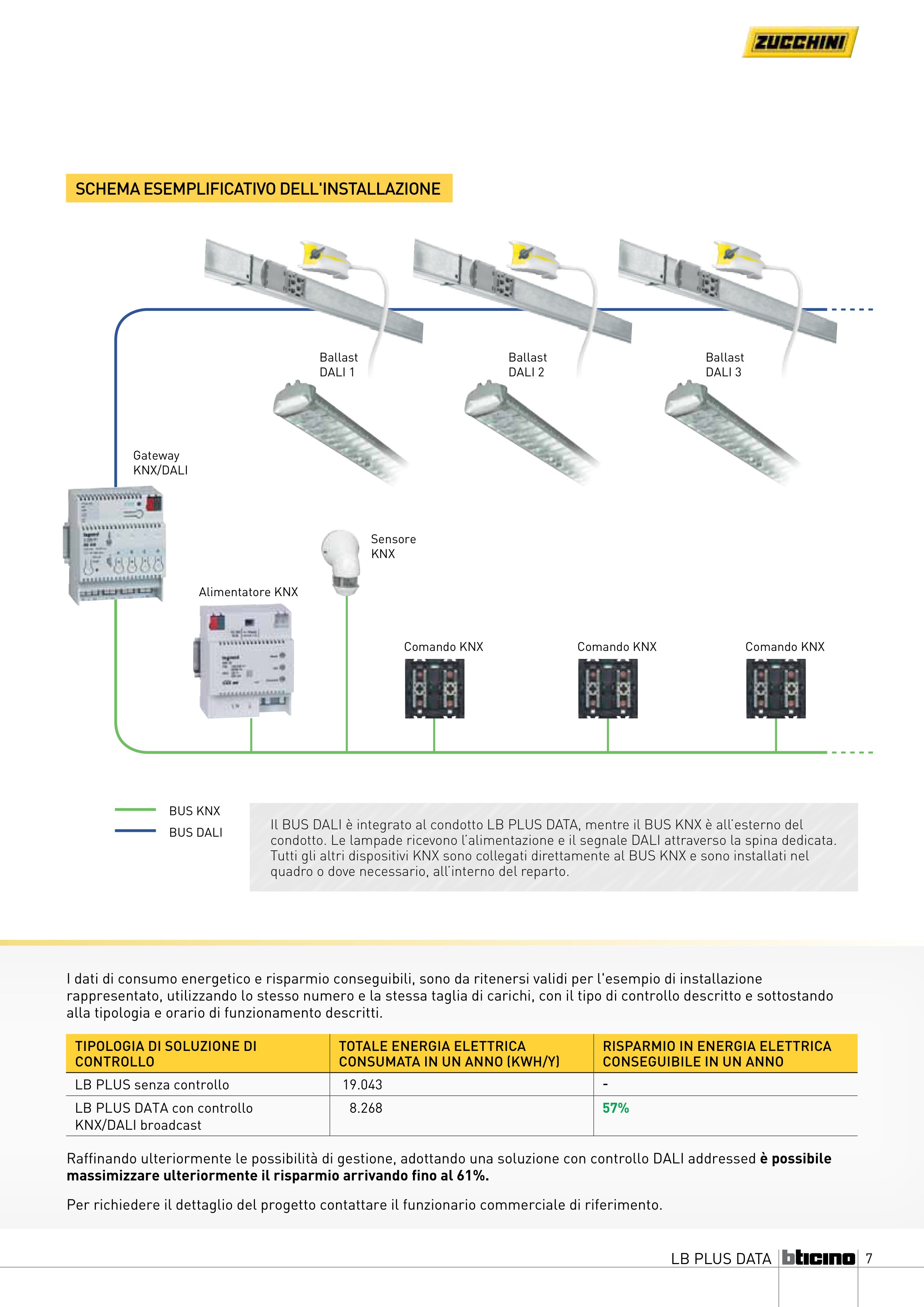

schema esemplificativo dell'installazione
Alimentatore KNX
BUS KNX
BUS DALI
Comando KNX
Sensore
KNX
Comando KNX
Comando KNX
il Bus daLi è integrato al condotto LB pLus daTa, mentre il Bus KnX è all’esterno del
condotto. Le lampade ricevono l’alimentazione e il segnale daLi attraverso la spina dedicata.
Tutti gli altri dispositivi KnX sono collegati direttamente al Bus KnX e sono installati nel
quadro o dove necessario, all’interno del reparto.
Gateway
KNX/DALI
Ballast
DALI 1
Ballast
DALI 2
Ballast
DALI 3
I dati di consumo energetico e risparmio conseguibili, sono da ritenersi validi per l'esempio di installazione
rappresentato, utilizzando lo stesso numero e la stessa taglia di carichi, con il tipo di controllo descritto e sottostando
alla tipologia e orario di funzionamento descritti.
tipoloGia di soluzione di
contRollo
totale eneRGia elettRica
consumata in un anno (KWh/y)
RispaRmio in eneRGia elettRica
conseGuibile in un anno
LB PLUS senza controllo
19.043
-
LB PLUS DATA con controllo
KNX/DALI broadcast
8.268
57%
Raffinando ulteriormente le possibilità di gestione, adottando una soluzione con controllo DALI addressed è possibile
massimizzare ulteriormente il risparmio arrivando fino al 61%.
Per richiedere il dettaglio del progetto contattare il funzionario commerciale di riferimento.
