6
LB PLUS DATA
Tipologia di
installazione

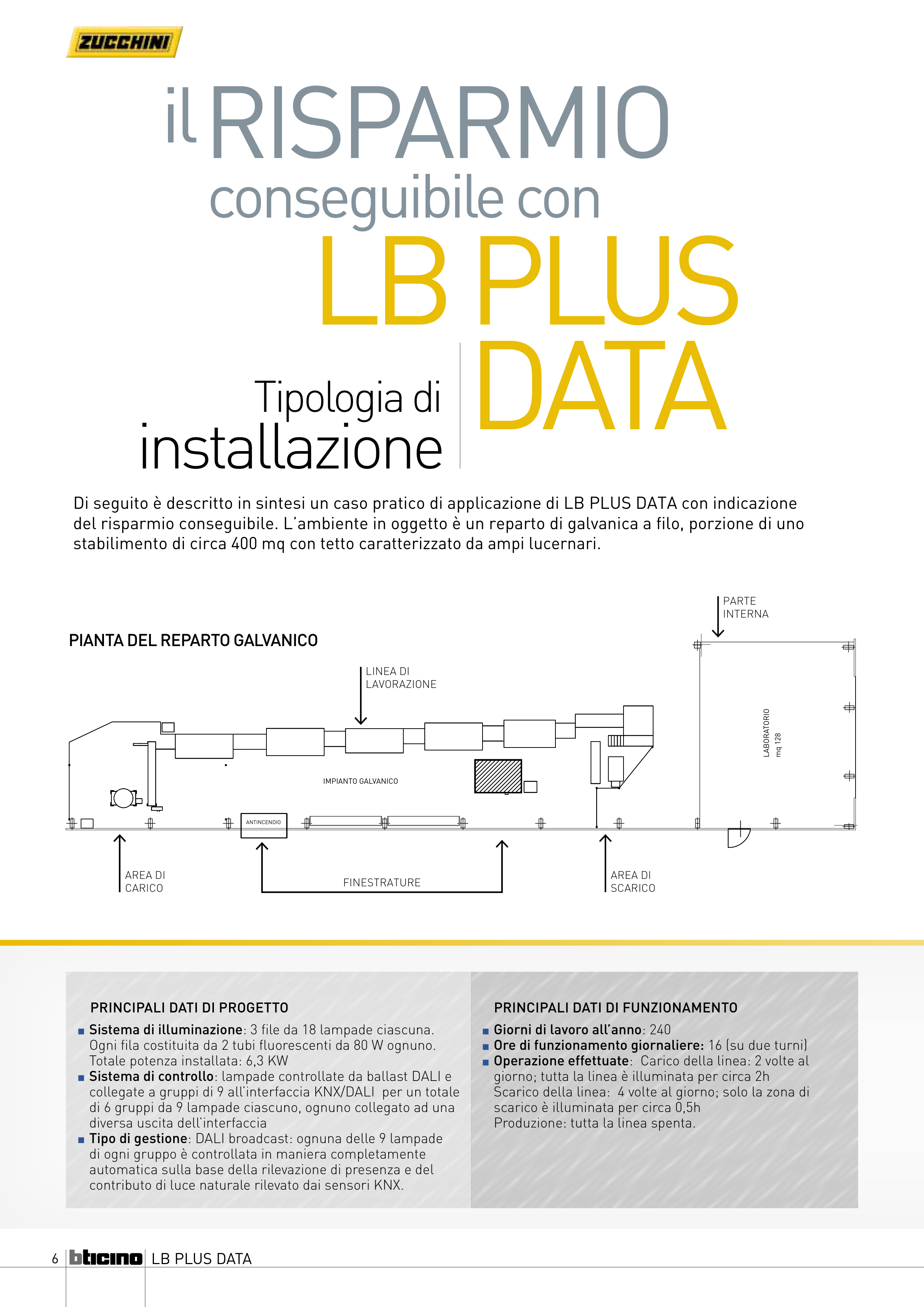

Di seguito è descritto in sintesi un caso pratico di applicazione di LB PLUS DATA con indicazione
del risparmio conseguibile. L’ambiente in oggetto è un reparto di galvanica a filo, porzione di uno
stabilimento di circa 400 mq con tetto caratterizzato da ampi lucernari.
il RISPARMIO
conseguibile con
LB PLUS
pianta del RepaRto Galvanico
DATA
ANTINCENDIO
IMPIANTO GALVANICO
LABORATORIO
mq 128
Linea di
Lavorazione
parTe
inTerna
area di
scarico
area di
carico
finesTraTure
pRincipali dati di pRoGetto
pRincipali dati di funzionamento
sistema di illuminazione: 3 file da 18 lampade ciascuna.
ogni fila costituita da 2 tubi fluorescenti da 80 W ognuno.
Totale potenza installata: 6,3 KW
sistema di controllo: lampade controllate da ballast daLi e
collegate a gruppi di 9 all’interfaccia KnX/daLi per un totale
di 6 gruppi da 9 lampade ciascuno, ognuno collegato ad una
diversa uscita dell’interfaccia
tipo di gestione: daLi broadcast: ognuna delle 9 lampade
di ogni gruppo è controllata in maniera completamente
automatica sulla base della rilevazione di presenza e del
contributo di luce naturale rilevato dai sensori KnX.
Giorni di lavoro all’anno: 240
ore di funzionamento giornaliere: 16 (su due turni)
operazione effettuate: carico della linea: 2 volte al
giorno; tutta la linea è illuminata per circa 2h
scarico della linea: 4 volte al giorno; solo la zona di
scarico è illuminata per circa 0,5h
produzione: tutta la linea spenta.
