98
Le alimentazioni di testata per colonne montanti sono utilizzate
alla partenza delle linee sviluppate in verticale, quando il condotto
deve essere posizionato vicino al muro e alimentato mediante cavi.
Sono disponibili nella versione destra (senza monoblocco e sinistra
(con monoblocco montato) e permettono di installare il condotto
a 40 mm dal muro.
Su richiesta sono disponibili con esecuzione non standard. Le
alimentazioni di testata, per i condotti a barratura singola, vengono
fornite con una piastra di chiusura posteriore cieca, in alluminio.
Per i condotti a barratura doppia invece le piastre
sono 2 e per la barratura tripla sono 3.
La versione doppia è provvista di 1 ulteriore flangia di metallo per lato.
La versione tripla è provvista di 3 ulteriori flange di alluminio per lato.
Il collegamento del cavo avviene direttamente sulle barre mediante
bullone. Maggiori informazioni riguardo il collegamento quadro/barre
sono riportate nelle tabelle sottostanti (dati dimensionali della cassetta).
Articoli
Alimentazione per colonna montante
Al
Cu
In (A)
Tipo
64281120P
-
630
Destra Tipo 2
64281121P
67281120P
800
64281122P
67281121P
1000
64281124P
67281123P
1250
64281126P
67281125P
1600
64281127P
67281126P
2000
64391124P
67391124P
2500
64391126P
67391125P
3200
64391127P
67391126P
4000
64391128P
67391128P
5000
-
67391129P
6300
64281130P
-
630
Sinistra Tipo 1
64281131P
67281130P
800
64281132P
67281131P
1000
64281134P
67281133P
1250
64281136P
67281135P
1600
64281137P
67281136P
2000
64391134P
67391134P
2500
64391136P
67391135P
3200
64391137P
67391136P
4000
64391138P
67391138P
5000
-
67391139P
6300

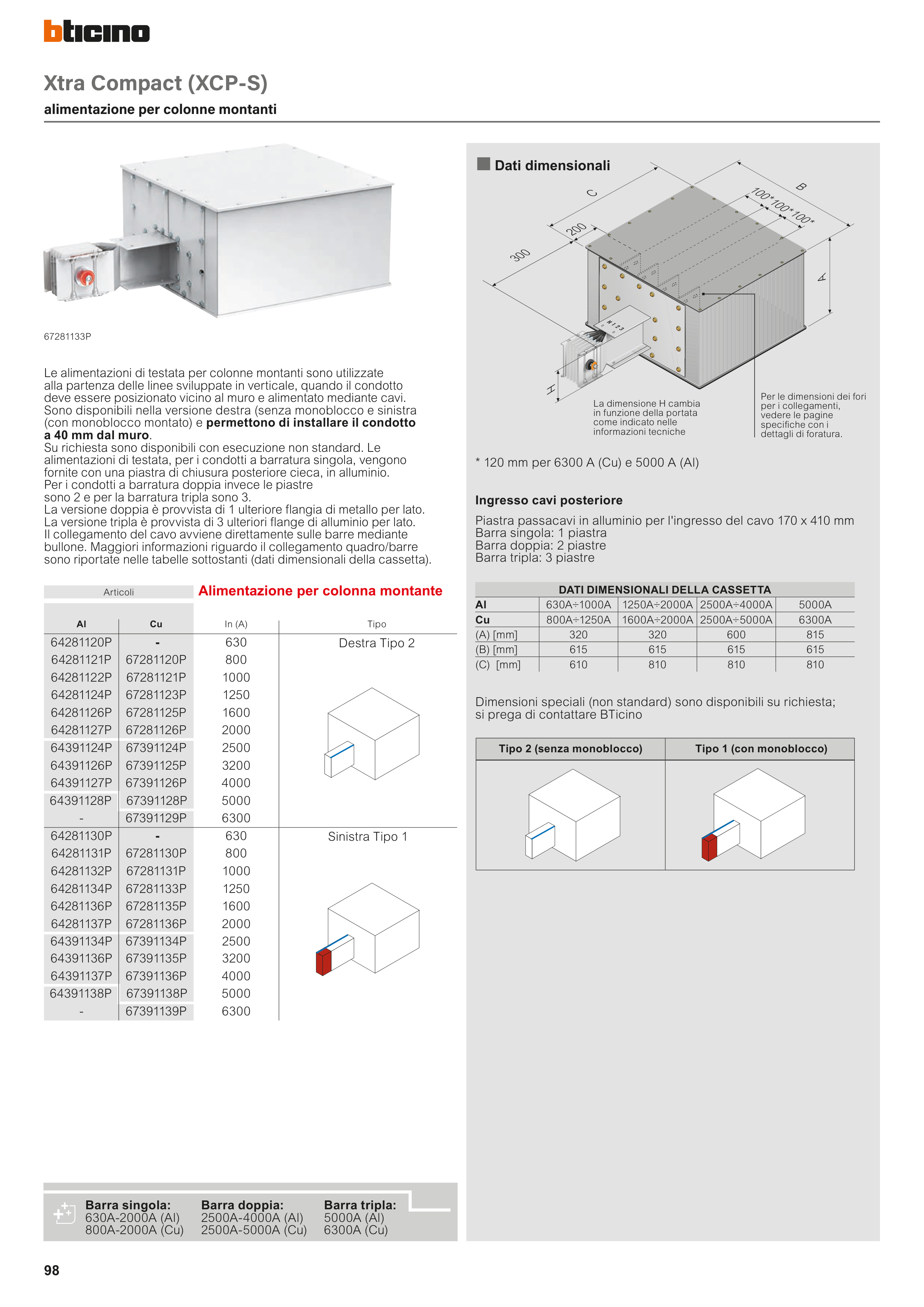

Xtra Compact (XCP-S)
alimentazione per colonne montanti
67281133P
Dimensioni speciali (non standard) sono disponibili su richiesta;
si prega di contattare BTicino
DATI DIMENSIONALI DELLA CASSETTA
Al
630A÷1000A
1250A÷2000A 2500A÷4000A
5000A
Cu
800A÷1250A
1600A÷2000A 2500A÷5000A
6300A
(A) [mm]
320
320
600
815
(B) [mm]
615
615
615
615
(C) [mm]
610
810
810
810
Ingresso cavi posteriore
Piastra passacavi in alluminio per l'ingresso del cavo 170 x 410 mm
Barra singola: 1 piastra
Barra doppia: 2 piastre
Barra tripla: 3 piastre
Tipo 2 (senza monoblocco)
Tipo 1 (con monoblocco)
* 120 mm per 6300 A (Cu) e 5000 A (Al)
H
C
300
100*
200
100*100*
B
A
Per le dimensioni dei fori
per i collegamenti,
vedere le pagine
specifiche con i
dettagli di foratura.
La dimensione H cambia
in funzione della portata
come indicato nelle
informazioni tecniche
Barra singola:
630A-2000A (Al)
800A-2000A (Cu)
Barra doppia:
2500A-4000A (Al)
2500A-5000A (Cu)
Barra tripla:
5000A (Al)
6300A (Cu)
n Dati dimensionali
