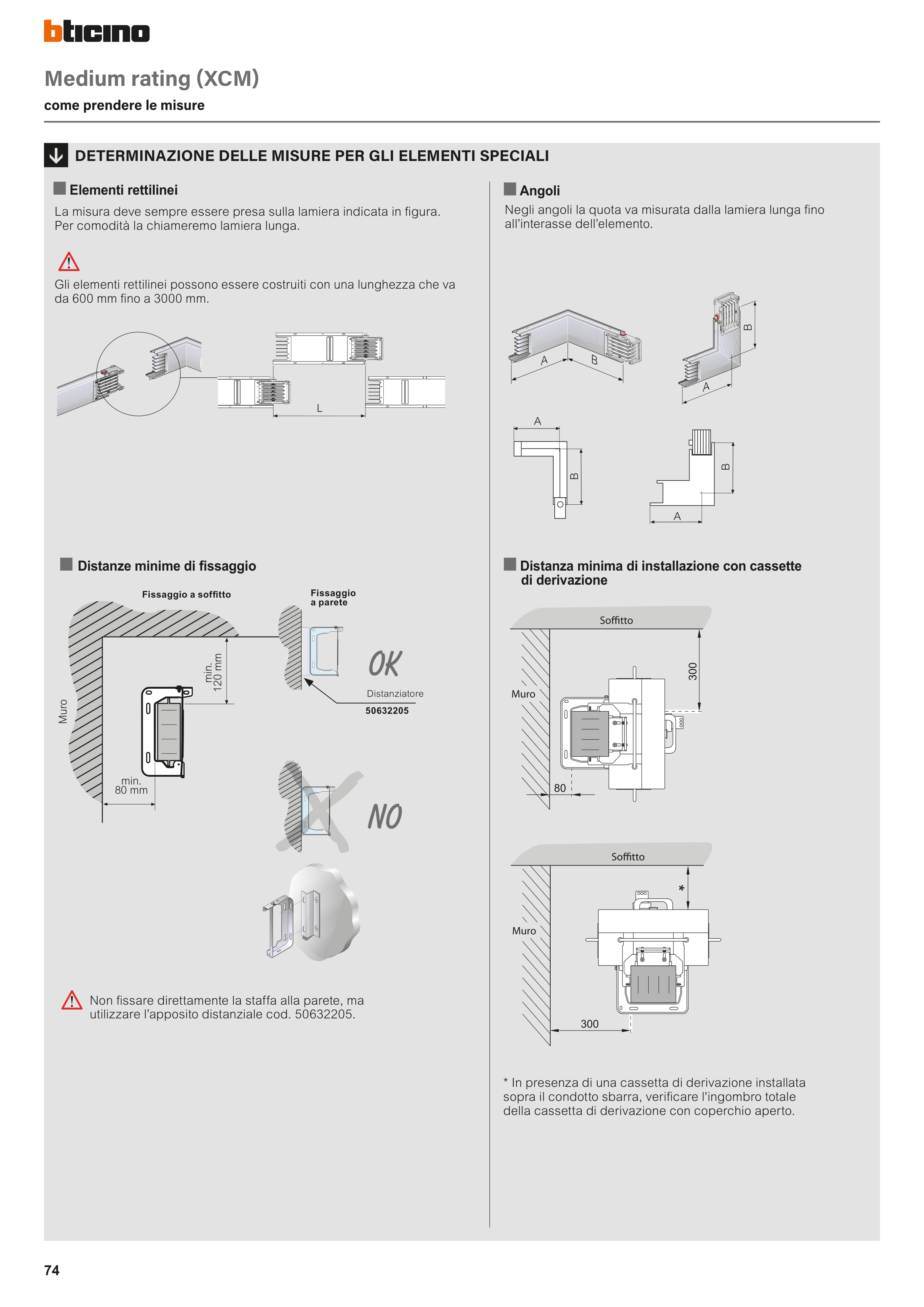

DETERMINAZIONE DELLE MISURE PER GLI ELEMENTI SPECIALI
Softto
Softto
Muro
Muro
Softto
Softto
Muro
Muro
74
Medium rating (XCM)
come prendere le misure
La misura deve sempre essere presa sulla lamiera indicata in fi gura.
Per comodità la chiameremo lamiera lunga.
Gli elementi rettilinei possono essere costruiti con una lunghezza che va
da 600 mm fi no a 3000 mm.
L
A
B
A
B
A
A
B
B
Negli angoli la quota va misurata dalla lamiera lunga fi no
all’interasse dell’elemento.
n Elementi rettilinei
n Angoli
n Distanza minima di installazione con cassette
di derivazione
Fissaggio
a parete
Distanziatore
min.
80 mm
Fissaggio a soffi tto
Muro
min.
120 mm
50632205
Non fi ssare direttamente la staffa alla parete, ma
utilizzare l’apposito distanziale cod. 50632205.
n Distanze minime di fi ssaggio
* In presenza di una cassetta di derivazione installata
sopra il condotto sbarra, verifi care l'ingombro totale
della cassetta di derivazione con coperchio aperto.
