55
A ≥ 200
630
In fase d'ordine specifi care la dimensione A = ….. mm
dell'elemento che sarà dotato della barriera tagliafi amma.
Specifi care anche la posizione desiderata per la barriera
tagliafi amma interna. Prendere la misura come indicato in fi gura.
La barriera tagliafi amma interna ha uno sviluppo di 630 mm.
Barriera tagliafi amma EI
244
244
218
158
160 - 315A Al
250 - 400A Cu
400 - 1000A Al
630 - 1000A Cu
n Dati dimensionali
n Barriera tagliafi amma EI

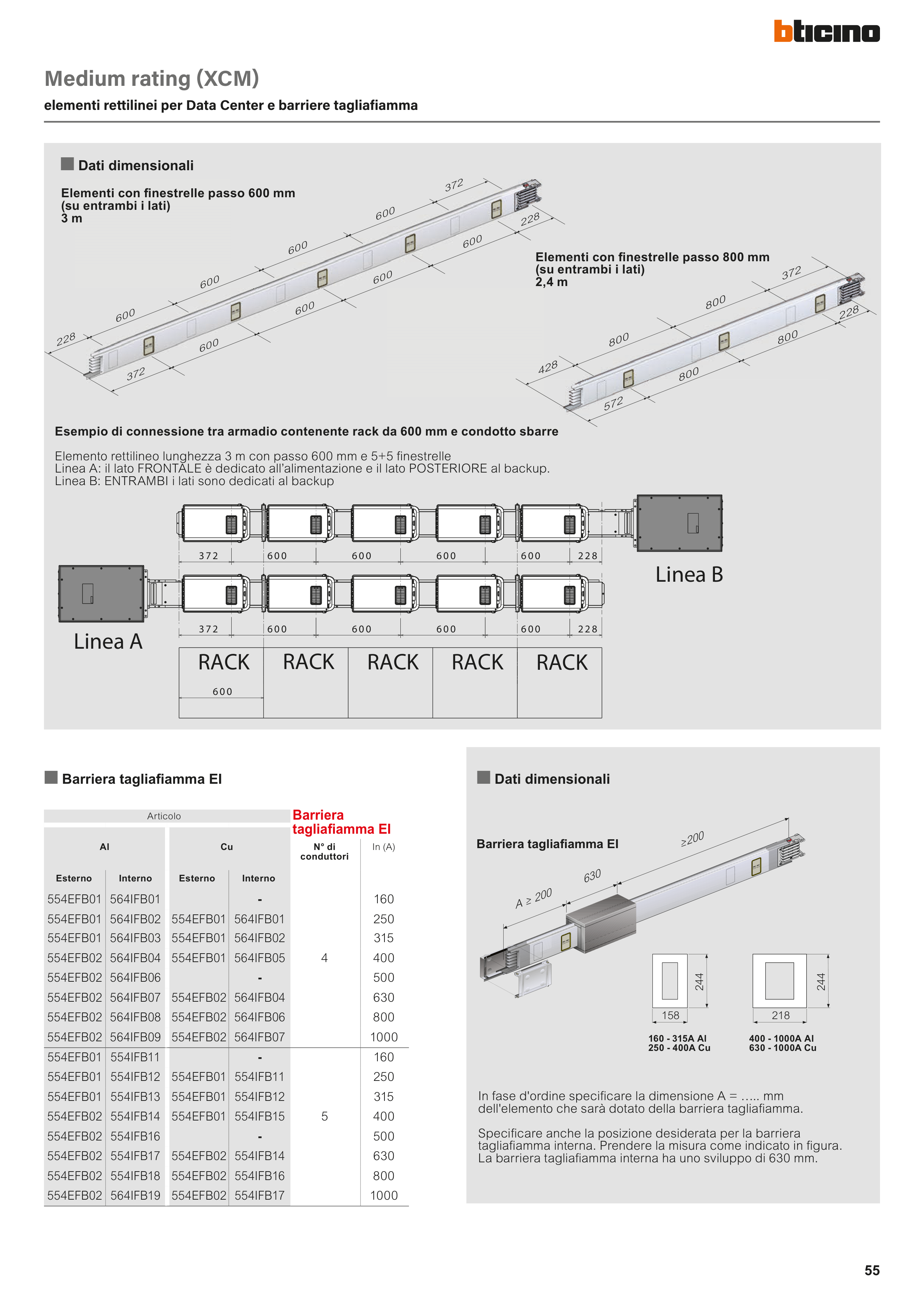

Medium rating (XCM)
elementi rettilinei per Data Center e barriere tagliafiamma
Articolo
Barriera
tagliafi amma EI
Al
Cu
N° di
conduttori
In (A)
Esterno
Interno
Esterno
Interno
554EFB01 564IFB01
-
160
554EFB01 564IFB02
554EFB01 564IFB01
250
554EFB01 564IFB03
554EFB01 564IFB02
315
554EFB02 564IFB04
554EFB01 564IFB05
4
400
554EFB02 564IFB06
-
500
554EFB02 564IFB07
554EFB02 564IFB04
630
554EFB02 564IFB08
554EFB02 564IFB06
800
554EFB02 564IFB09
554EFB02 564IFB07
1000
554EFB01 554IFB11
-
160
554EFB01 554IFB12
554EFB01 554IFB11
250
554EFB01 554IFB13
554EFB01 554IFB12
315
554EFB02 554IFB14
554EFB01 554IFB15
5
400
554EFB02 554IFB16
-
500
554EFB02 554IFB17
554EFB02 554IFB14
630
554EFB02 554IFB18
554EFB02 554IFB16
800
554EFB02 564IFB19
554EFB02 554IFB17
1000
Esempio di connessione tra armadio contenente rack da 600 mm e condotto sbarre
Elemento rettilineo lunghezza 3 m con passo 600 mm e 5+5 fi nestrelle
Linea A: il lato FRONTALE è dedicato all’alimentazione e il lato POSTERIORE al backup.
Linea B: ENTRAMBI i lati sono dedicati al backup
600
600
600
600
372
228
600
372
228
600
600
600
Esempio di connessione tra armadio contenente rack da 600 mm e condotto sbarre
Elementi con fi nestrelle passo 800 mm
(su entrambi i lati)
2,4 m
800
800
572
228
800
800
372
428
≥200
Elementi con fi nestrelle passo 600 mm
(su entrambi i lati)
3 m
600
372
600
600
600
600
228
372
600
600
600
600
228
RACK
RACK
RACK
RACK
RACK
Linea A
Linea B
n Dati dimensionali
