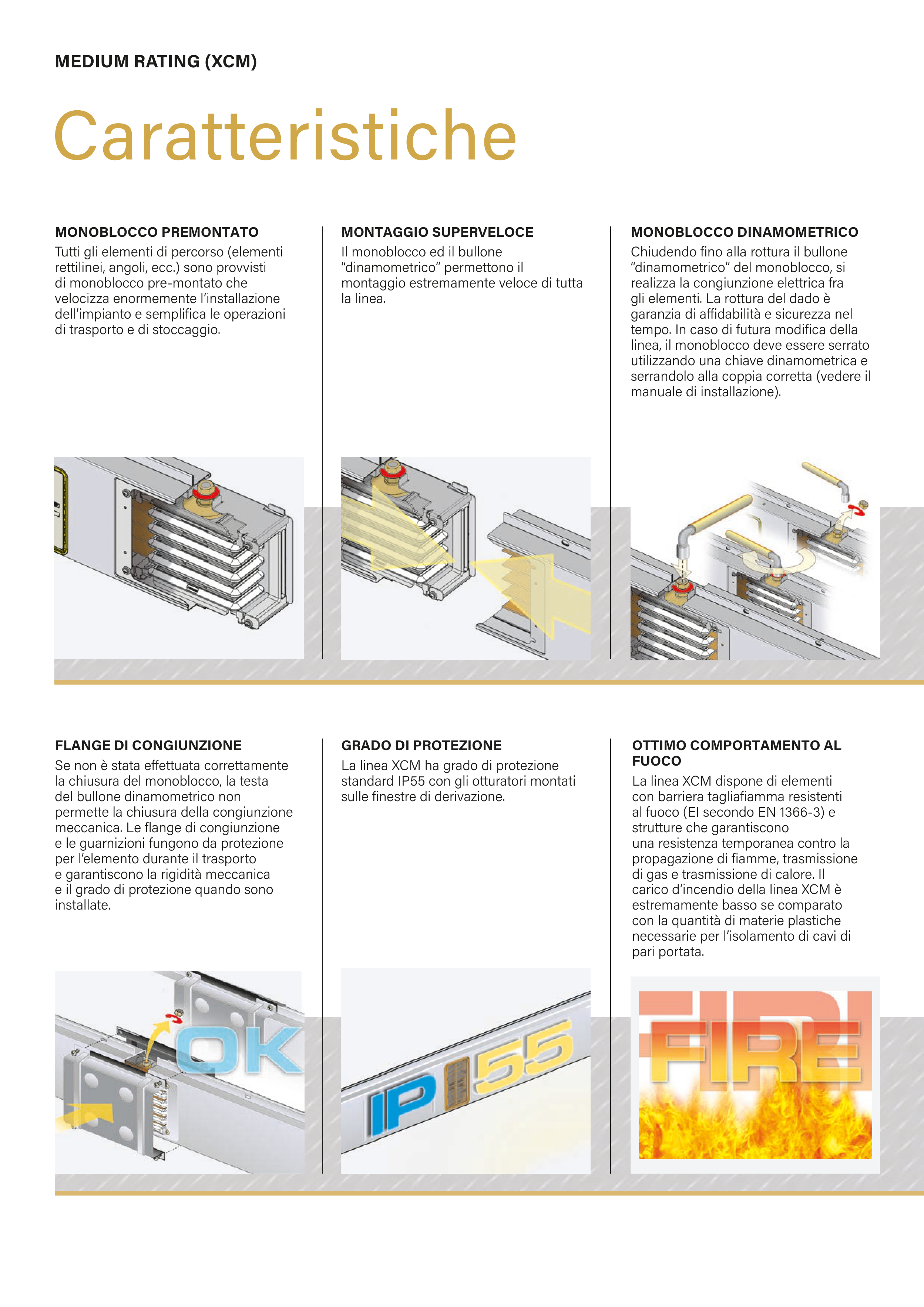

MEDIUM RATING (XCM)
MONTAGGIO SUPERVELOCE
Il monoblocco ed il bullone
“dinamometrico” permettono il
montaggio estremamente veloce di tutta
la linea.
GRADO DI PROTEZIONE
La linea XCM ha grado di protezione
standard IP55 con gli otturatori montati
sulle finestre di derivazione.
MONOBLOCCO DINAMOMETRICO
Chiudendo fino alla rottura il bullone
“dinamometrico” del monoblocco, si
realizza la congiunzione elettrica fra
gli elementi. La rottura del dado è
garanzia di af idabilità e sicurezza nel
tempo. In caso di futura modifica della
linea, il monoblocco deve essere serrato
utilizzando una chiave dinamometrica e
serrandolo alla coppia corretta (vedere il
manuale di installazione).
MONOBLOCCO PREMONTATO
Tutti gli elementi di percorso (elementi
rettilinei, angoli, ecc.) sono provvisti
di monoblocco pre-montato che
velocizza enormemente l’installazione
dell’impianto e semplifica le operazioni
di trasporto e di stoccaggio.
FLANGE DI CONGIUNZIONE
Se non è stata ef ettuata correttamente
la chiusura del monoblocco, la testa
del bullone dinamometrico non
permette la chiusura della congiunzione
meccanica. Le flange di congiunzione
e le guarnizioni fungono da protezione
per l’elemento durante il trasporto
e garantiscono la rigidità meccanica
e il grado di protezione quando sono
installate.
Caratteristiche
OTTIMO COMPORTAMENTO AL
FUOCO
La linea XCM dispone di elementi
con barriera tagliafiamma resistenti
al fuoco (EI secondo EN 1366-3) e
strutture che garantiscono
una resistenza temporanea contro la
propagazione di fiamme, trasmissione
di gas e trasmissione di calore. Il
carico d’incendio della linea XCM è
estremamente basso se comparato
con la quantità di materie plastiche
necessarie per l’isolamento di cavi di
pari portata.
