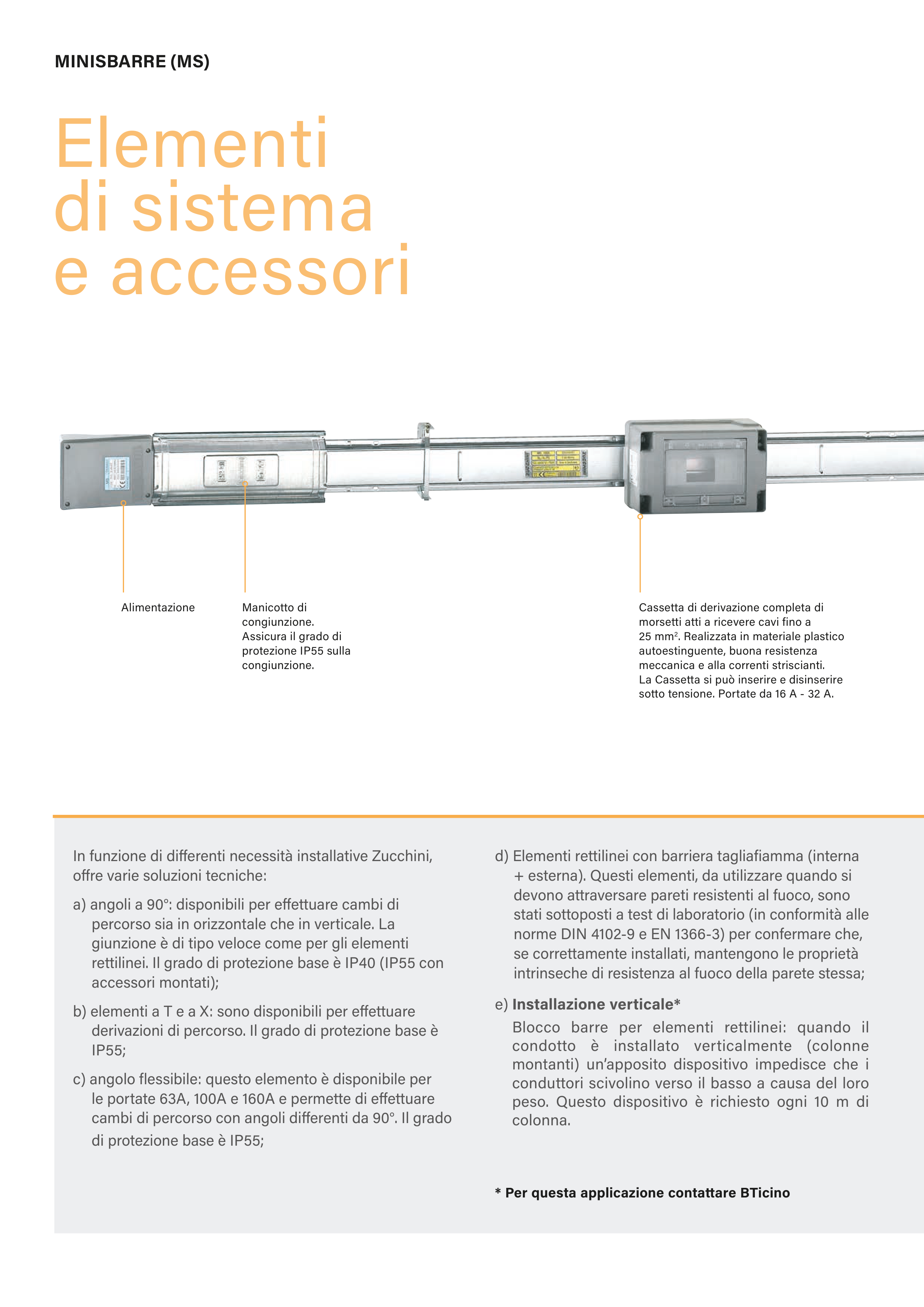

MINISBARRE (MS)
In funzione di dif erenti necessità installative Zucchini,
of re varie soluzioni tecniche:
a) angoli a 90°: disponibili per ef ettuare cambi di
percorso sia in orizzontale che in verticale. La
giunzione è di tipo veloce come per gli elementi
rettilinei. Il grado di protezione base è IP40 (IP55 con
accessori montati);
b) elementi a T e a X: sono disponibili per ef ettuare
derivazioni di percorso. Il grado di protezione base è
IP55;
c) angolo flessibile: questo elemento è disponibile per
le portate 63A, 100A e 160A e permette di ef ettuare
cambi di percorso con angoli dif erenti da 90°. Il grado
di protezione base è IP55;
d) Elementi rettilinei con barriera tagliafiamma (interna
+ esterna). Questi elementi, da utilizzare quando si
devono attraversare pareti resistenti al fuoco, sono
stati sottoposti a test di laboratorio (in conformità alle
norme DIN 4102-9 e EN 1366-3) per confermare che,
se correttamente installati, mantengono le proprietà
intrinseche di resistenza al fuoco della parete stessa;
e) Installazione verticale*
Blocco barre per elementi rettilinei: quando il
condotto è installato verticalmente (colonne
montanti) un’apposito dispositivo impedisce che i
conduttori scivolino verso il basso a causa del loro
peso. Questo dispositivo è richiesto ogni 10 m di
colonna.
Cassetta di derivazione completa di
morsetti atti a ricevere cavi fino a
25 mm2. Realizzata in materiale plastico
autoestinguente, buona resistenza
meccanica e alla correnti striscianti.
La Cassetta si può inserire e disinserire
sotto tensione. Portate da 16 A - 32 A.
Alimentazione
Manicotto di
congiunzione.
Assicura il grado di
protezione IP55 sulla
congiunzione.
Elementi
di sistema
e accessori
* Per questa applicazione contattare BTicino
