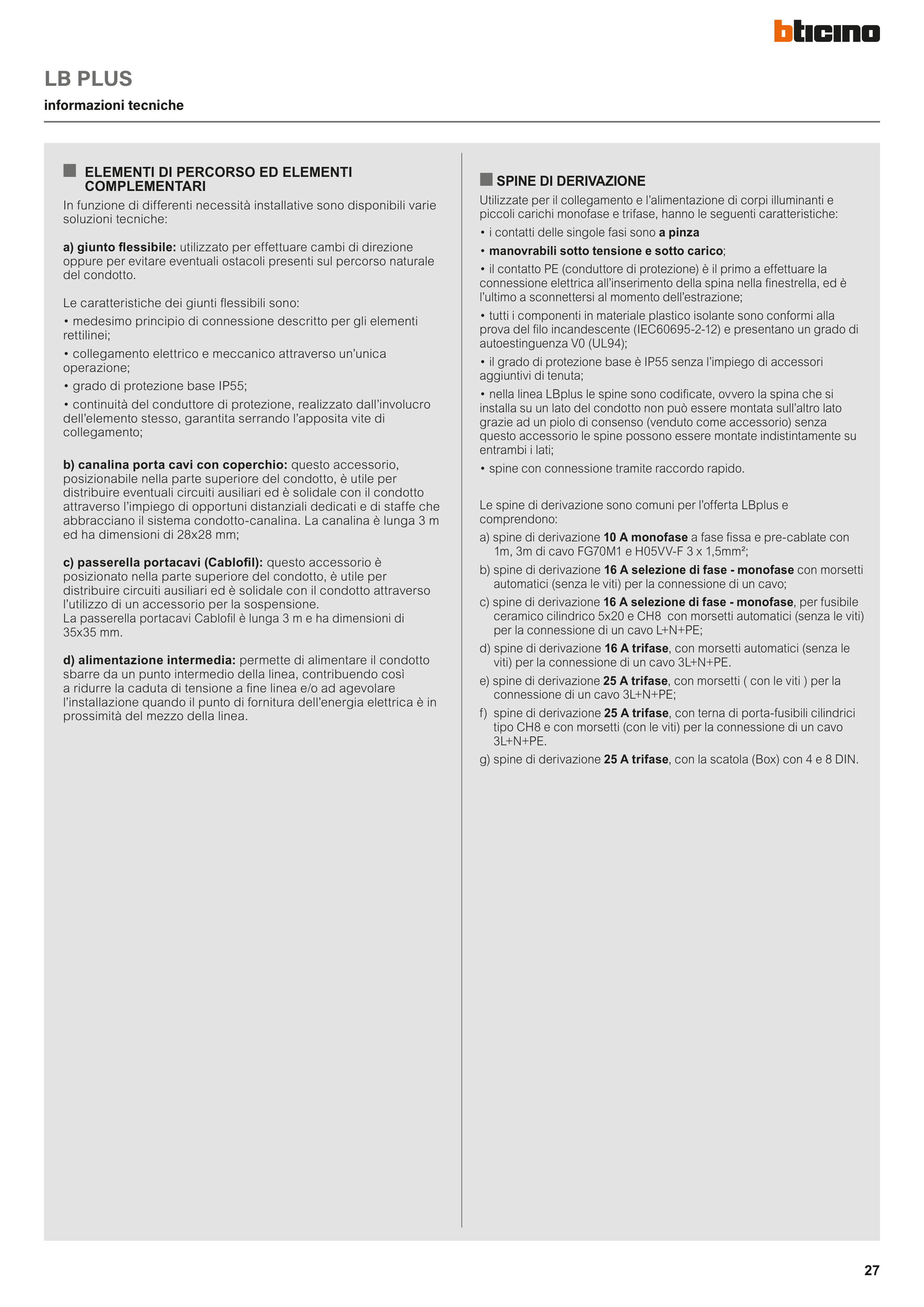

LB PLUS
informazioni tecniche
n ELEMENTI DI PERCORSO ED ELEMENTI
COMPLEMENTARI
In funzione di differenti necessità installative sono disponibili varie
soluzioni tecniche:
a) giunto flessibile: utilizzato per effettuare cambi di direzione
oppure per evitare eventuali ostacoli presenti sul percorso naturale
del condotto.
Le caratteristiche dei giunti flessibili sono:
• medesimo principio di connessione descritto per gli elementi
rettilinei;
• collegamento elettrico e meccanico attraverso un’unica
operazione;
• grado di protezione base IP55;
• continuità del conduttore di protezione, realizzato dall’involucro
dell’elemento stesso, garantita serrando l’apposita vite di
collegamento;
b) canalina porta cavi con coperchio: questo accessorio,
posizionabile nella parte superiore del condotto, è utile per
distribuire eventuali circuiti ausiliari ed è solidale con il condotto
attraverso l’impiego di opportuni distanziali dedicati e di staffe che
abbracciano il sistema condotto-canalina. La canalina è lunga 3 m
ed ha dimensioni di 28x28 mm;
c) passerella portacavi (Cablofil): questo accessorio è
posizionato nella parte superiore del condotto, è utile per
distribuire circuiti ausiliari ed è solidale con il condotto attraverso
l’utilizzo di un accessorio per la sospensione.
La passerella portacavi Cablofil è lunga 3 m e ha dimensioni di
35x35 mm.
d) alimentazione intermedia: permette di alimentare il condotto
sbarre da un punto intermedio della linea, contribuendo così
a ridurre la caduta di tensione a fine linea e/o ad agevolare
l’installazione quando il punto di fornitura dell’energia elettrica è in
prossimità del mezzo della linea.
n SPINE DI DERIVAZIONE
Utilizzate per il collegamento e l’alimentazione di corpi illuminanti e
piccoli carichi monofase e trifase, hanno le seguenti caratteristiche:
• i contatti delle singole fasi sono a pinza
• manovrabili sotto tensione e sotto carico;
• il contatto PE (conduttore di protezione) è il primo a effettuare la
connessione elettrica all’inserimento della spina nella finestrella, ed è
l’ultimo a sconnettersi al momento dell’estrazione;
• tutti i componenti in materiale plastico isolante sono conformi alla
prova del filo incandescente (IEC60695-2-12) e presentano un grado di
autoestinguenza V0 (UL94);
• il grado di protezione base è IP55 senza l’impiego di accessori
aggiuntivi di tenuta;
• nella linea LBplus le spine sono codificate, ovvero la spina che si
installa su un lato del condotto non può essere montata sull’altro lato
grazie ad un piolo di consenso (venduto come accessorio) senza
questo accessorio le spine possono essere montate indistintamente su
entrambi i lati;
• spine con connessione tramite raccordo rapido.
Le spine di derivazione sono comuni per l’offerta LBplus e
comprendono:
a) spine di derivazione 10 A monofase a fase fissa e pre-cablate con
1m, 3m di cavo FG70M1 e H05VV-F 3 x 1,5mm²;
b) spine di derivazione 16 A selezione di fase - monofase con morsetti
automatici (senza le viti) per la connessione di un cavo;
c) spine di derivazione 16 A selezione di fase - monofase, per fusibile
ceramico cilindrico 5x20 e CH8 con morsetti automatici (senza le viti)
per la connessione di un cavo L+N+PE;
d) spine di derivazione 16 A trifase, con morsetti automatici (senza le
viti) per la connessione di un cavo 3L+N+PE.
e) spine di derivazione 25 A trifase, con morsetti ( con le viti ) per la
connessione di un cavo 3L+N+PE;
f) spine di derivazione 25 A trifase, con terna di porta-fusibili cilindrici
tipo CH8 e con morsetti (con le viti) per la connessione di un cavo
3L+N+PE.
g) spine di derivazione 25 A trifase, con la scatola (Box) con 4 e 8 DIN.
