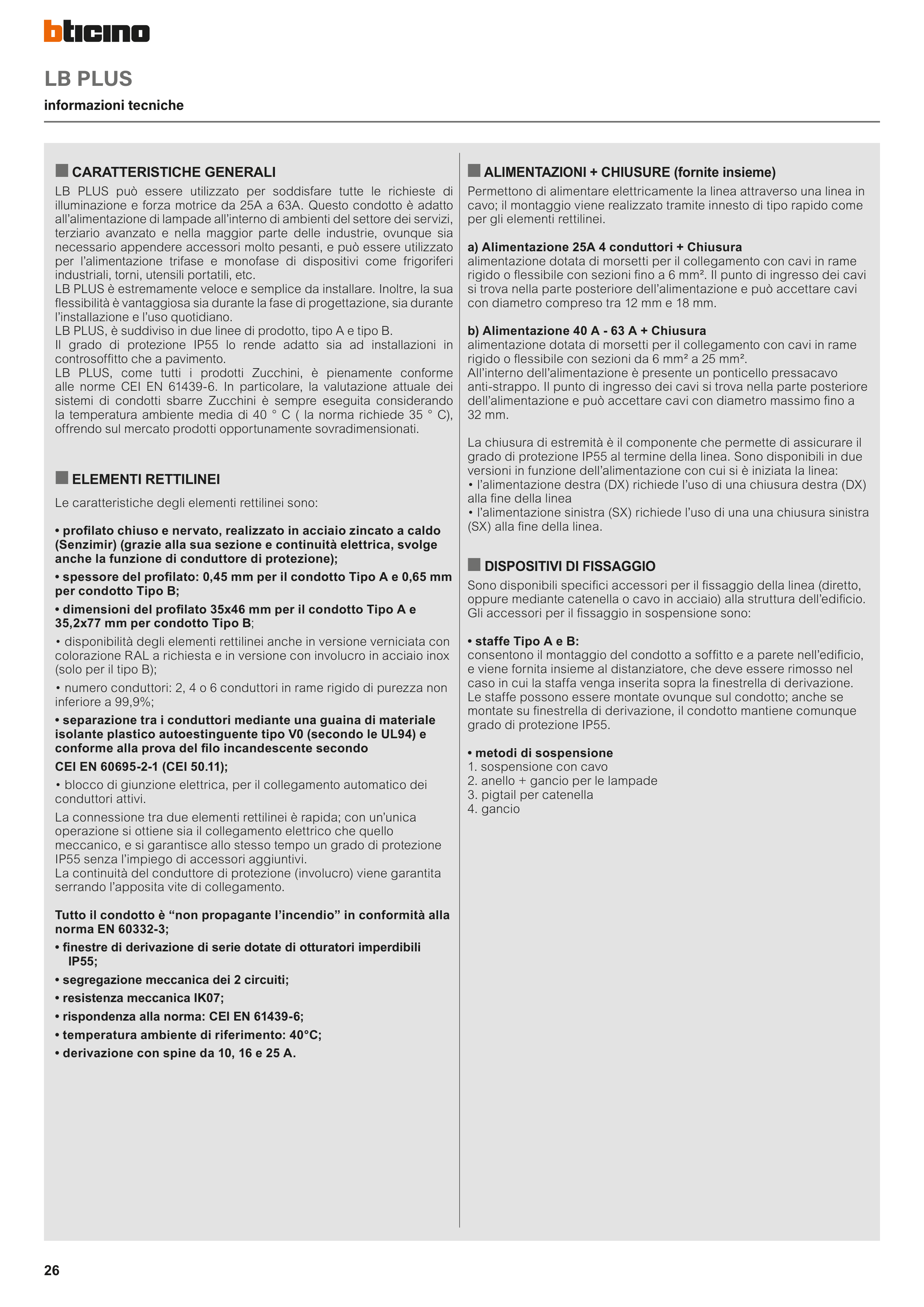

n CARATTERISTICHE GENERALI
LB PLUS può essere utilizzato per soddisfare tutte le richieste di
illuminazione e forza motrice da 25A a 63A. Questo condotto è adatto
all’alimentazione di lampade all’interno di ambienti del settore dei servizi,
terziario avanzato e nella maggior parte delle industrie, ovunque sia
necessario appendere accessori molto pesanti, e può essere utilizzato
per l’alimentazione trifase e monofase di dispositivi come frigoriferi
industriali, torni, utensili portatili, etc.
LB PLUS è estremamente veloce e semplice da installare. Inoltre, la sua
flessibilità è vantaggiosa sia durante la fase di progettazione, sia durante
l’installazione e l’uso quotidiano.
LB PLUS, è suddiviso in due linee di prodotto, tipo A e tipo B.
Il grado di protezione IP55 lo rende adatto sia ad installazioni in
controsoffitto che a pavimento.
LB PLUS, come tutti i prodotti Zucchini, è pienamente conforme
alle norme CEI EN 61439-6. In particolare, la valutazione attuale dei
sistemi di condotti sbarre Zucchini è sempre eseguita considerando
la temperatura ambiente media di 40 ° C ( la norma richiede 35 ° C),
offrendo sul mercato prodotti opportunamente sovradimensionati.
n ELEMENTI RETTILINEI
Le caratteristiche degli elementi rettilinei sono:
• profilato chiuso e nervato, realizzato in acciaio zincato a caldo
(Senzimir) (grazie alla sua sezione e continuità elettrica, svolge
anche la funzione di conduttore di protezione);
• spessore del profilato: 0,45 mm per il condotto Tipo A e 0,65 mm
per condotto Tipo B;
• dimensioni del profilato 35x46 mm per il condotto Tipo A e
35,2x77 mm per condotto Tipo B;
• disponibilità degli elementi rettilinei anche in versione verniciata con
colorazione RAL a richiesta e in versione con involucro in acciaio inox
(solo per il tipo B);
• numero conduttori: 2, 4 o 6 conduttori in rame rigido di purezza non
inferiore a 99,9%;
• separazione tra i conduttori mediante una guaina di materiale
isolante plastico autoestinguente tipo V0 (secondo le UL94) e
conforme alla prova del filo incandescente secondo
CEI EN 60695-2-1 (CEI 50.11);
• blocco di giunzione elettrica, per il collegamento automatico dei
conduttori attivi.
La connessione tra due elementi rettilinei è rapida; con un’unica
operazione si ottiene sia il collegamento elettrico che quello
meccanico, e si garantisce allo stesso tempo un grado di protezione
IP55 senza l’impiego di accessori aggiuntivi.
La continuità del conduttore di protezione (involucro) viene garantita
serrando l’apposita vite di collegamento.
Tutto il condotto è “non propagante l’incendio” in conformità alla
norma EN 60332-3;
• finestre di derivazione di serie dotate di otturatori imperdibili
IP55;
• segregazione meccanica dei 2 circuiti;
• resistenza meccanica IK07;
• rispondenza alla norma: CEI EN 61439-6;
• temperatura ambiente di riferimento: 40°C;
• derivazione con spine da 10, 16 e 25 A.
n ALIMENTAZIONI + CHIUSURE (fornite insieme)
Permettono di alimentare elettricamente la linea attraverso una linea in
cavo; il montaggio viene realizzato tramite innesto di tipo rapido come
per gli elementi rettilinei.
a) Alimentazione 25A 4 conduttori + Chiusura
alimentazione dotata di morsetti per il collegamento con cavi in rame
rigido o flessibile con sezioni fino a 6 mm². Il punto di ingresso dei cavi
si trova nella parte posteriore dell’alimentazione e può accettare cavi
con diametro compreso tra 12 mm e 18 mm.
b) Alimentazione 40 A - 63 A + Chiusura
alimentazione dotata di morsetti per il collegamento con cavi in rame
rigido o flessibile con sezioni da 6 mm² a 25 mm².
All’interno dell’alimentazione è presente un ponticello pressacavo
anti-strappo. Il punto di ingresso dei cavi si trova nella parte posteriore
dell’alimentazione e può accettare cavi con diametro massimo fino a
32 mm.
La chiusura di estremità è il componente che permette di assicurare il
grado di protezione IP55 al termine della linea. Sono disponibili in due
versioni in funzione dell’alimentazione con cui si è iniziata la linea:
• l’alimentazione destra (DX) richiede l’uso di una chiusura destra (DX)
alla fine della linea
• l’alimentazione sinistra (SX) richiede l’uso di una una chiusura sinistra
(SX) alla fine della linea.
n DISPOSITIVI DI FISSAGGIO
Sono disponibili specifici accessori per il fissaggio della linea (diretto,
oppure mediante catenella o cavo in acciaio) alla struttura dell’edificio.
Gli accessori per il fissaggio in sospensione sono:
• staffe Tipo A e B:
consentono il montaggio del condotto a soffitto e a parete nell’edificio,
e viene fornita insieme al distanziatore, che deve essere rimosso nel
caso in cui la staffa venga inserita sopra la finestrella di derivazione.
Le staffe possono essere montate ovunque sul condotto; anche se
montate su finestrella di derivazione, il condotto mantiene comunque
grado di protezione IP55.
• metodi di sospensione
1. sospensione con cavo
2. anello + gancio per le lampade
3. pigtail per catenella
4. gancio
