20
Articolo
Spine con selezione di fase
Peso (kg)
75005000
Spina 16A selezione di fase
0,12
75005100
Spina 16A + 1x(5x20 - 6,3 A)
fusibile incluso
0,13
75005200*
Spina 16A + 1x(CH8)
0,13
75005220*
Spina 16A + 1x(CH8) + cavo 3m H05VVF
0,64
75005270*
Spina 16A + 1x(CH8) + cavo 3m FG16OM16
0,68
Spine Trifase
Peso (kg)
75005005
Spina 16 A Trifase
0,13
75007005 Spina 25 A Trifase
0,12
75007205* Spina 25 A Trifase con fusibile CH8
0,12
75007206* Spina 25 A Trifase + fusibile
CH8 + 4 moduli Din
0,63
75007207 Spina 25 A Trifase con 8 moduli Din
0,80
75007006 Spina 25 A Trifase con 4 moduli Din
0,63
Accessori
75105000
contatto mobile 16 A
75105001
kit codifi ca per spina (10 codifi che nere
per spine lato dx + 10 codifi che grigie
per spine lato sx + adesivi per identifi cazione).
75007005
75005000
75007006
75007207
Spina 16 A
Spina 25 A
SEZIONE CAVO:
MIN 1,5 mm2
MAX 2,5 mm2
DIAMETRO CAVO: MIN 8 mm
MAX 13 mm
75007005

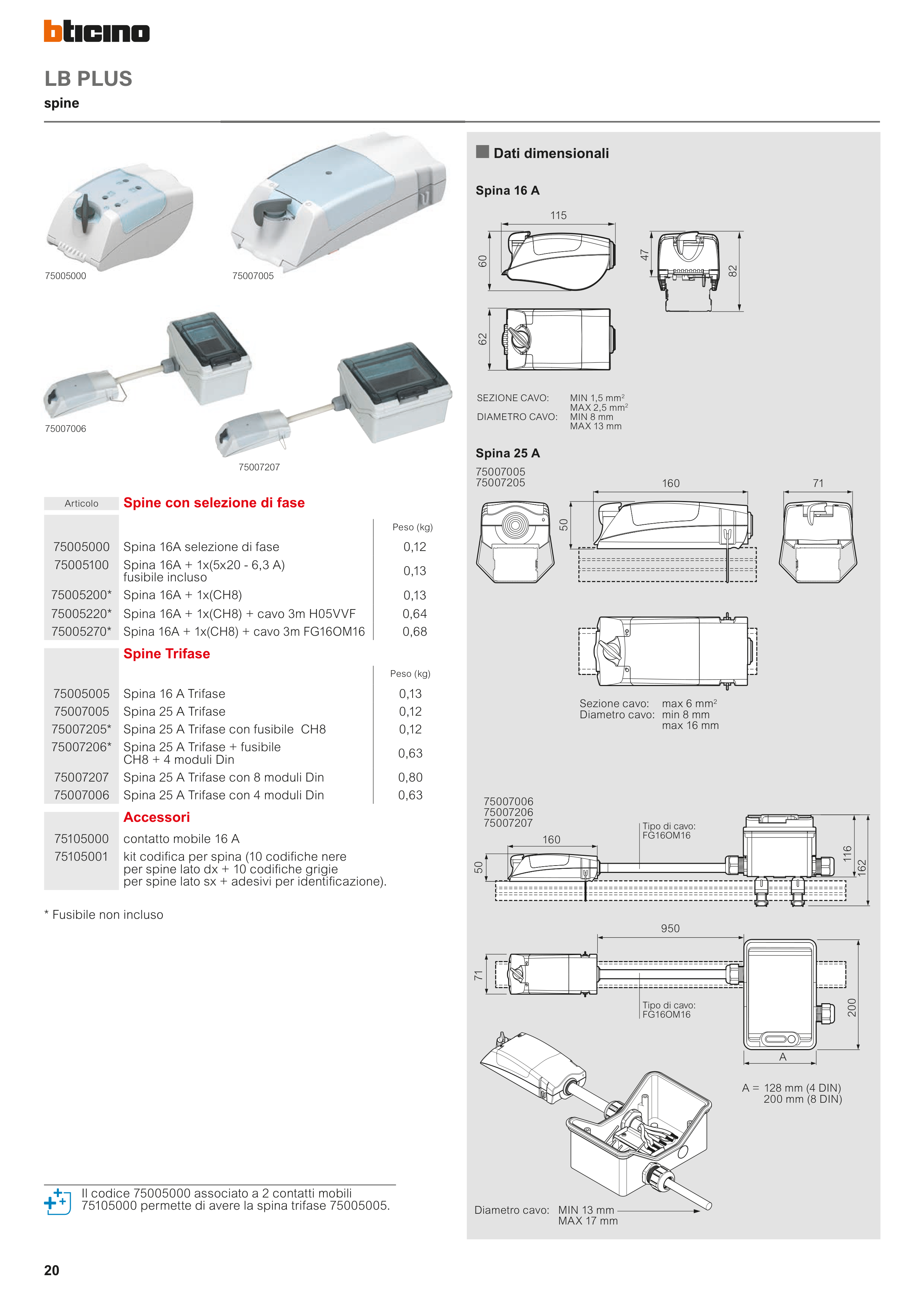

n Dati dimensionali
LB PLUS
spine
Il codice 75005000 associato a 2 contatti mobili
75105000 permette di avere la spina trifase 75005005.
* Fusibile non incluso
115
60
47
82
62
160
160
950
50
162
116
200
71
71
50
A
Sezione cavo: max 6 mm2
Diametro cavo: min 8 mm
max 16 mm
A = 128 mm (4 DIN)
200 mm (8 DIN)
Diametro cavo: MIN 13 mm
MAX 17 mm
75007006
75007206
75007207
Tipo di cavo:
FG16OM16
Tipo di cavo:
FG16OM16
75007005
75007205
