Questi sono controlli periodici da effettuare dopo il primo anno
dalla messa in esercizio della linea.
Successivamente queste prove vanno effettuate ogni 2 anni.
■ VERIFICHE SUL CONDOTTO SBARRA
Rilievi termici
Con l’impianto in funzione alla massima corrente di esercizio da
almeno 6 ore, eseguire un rilievo termico in particolare sui punti
ove sono presenti le etichette apposte durante l’installazione.
Se la sovratemperatura relativa rilevata (DT) è superiore
a 55 K o differisce per più di 15 K da quella misurata
all’installazione, contattare il Servizio Assistenza Clienti
Zucchini. Il rilievo termico può essere eseguito con sensori
termici a contatto, con pirometri ottici o con termocamere.
Congiunzioni
Aprire a campione (10%) le congiunzioni elettromeccaniche.
Verificare su ogni congiunzione elettromeccanica aperta quanto
segue:
1) Integrità dei materiali isolanti, in particolare assenza di rotture
e alterazione del colore.
In caso contrario procedere alla sostituzione completa del
monoblocco.
2) Totale assenza nelle flange di protezione delle congiunzioni
meccaniche di acqua, di tracce di calcare o di materiale estraneo
(polvere, sporcizia, ecc.). In caso positivo, verificare anche lo stato
delle sbarre in prossimità del monoblocco. Asciugare le eventuali
parti bagnate con aria calda ad una temperatura non superiore
ad 80 °C e togliere i residui con reagenti blandi (quali trielina)
che non attacchino o creino abrasioni sul trattamento superficiale
(zincatura, stagnatura) o sulla superficie di contatto (rame).
3) Corretta aderenza del monoblocco alle barre (eventualmente
mediante l’uso di uno spessimetro da 0.05 mm), ovvero completo
contatto delle parti conduttrici.
4) Valore della coppia di serraggio dei bulloni autotrancianti con chiave
dinamometrica tarata a 85 Nm. La verifica deve essere effettuta
con linea a temperatura ambiente. In caso di valori di coppia
inferiori, procedere al ripristino del valore prescritto di (85 Nm).
5) Prova di isolamento a 1000V, con valore minimo di 100 MOhm,
per ogni tratto di linea isolato.
La prova di isolamento deve essere condotta tra fase e fase,
tra fase e neutro e tra fase e carcassa per ogni singola fase.
In caso di mancato superamento della prova, identificare il tratto
di linea interessato ed eventualmente procedere alla sua
sostituzione o ad ulteriori ispezioni
In caso di esito negativo dei controlli effettuati, estendere il controllo a
tutte le congiunzioni e contattare il Servizio Assistenza Clienti BTicino.
■ VERIFICHE SULLE CASSETTE DI DERIVAZIONE
È consigliato effettuare questi controlli annualmente.
Effettuare il rilievo termico sul coperchio nella zona della serratura con
sensori termici a contatto, con pirometri ottici o con termocamere. La
misura deve essere effettuata con cassette funzionanti in condizioni di
regime da almeno 6 ore. Riportare i valori rilevati sul modulo allegato
unitamente alla temperatura ambiente e alla corrente di esercizio.
Se la temperatura relativa rilevata (DT) è superiore a 55 K o
differisce per più di 15 K da quella misurata all’installazione,
contattare il Servizio Assistenza Clienti BTicino.
Verificare il corretto serraggio delle viti di collegamento.

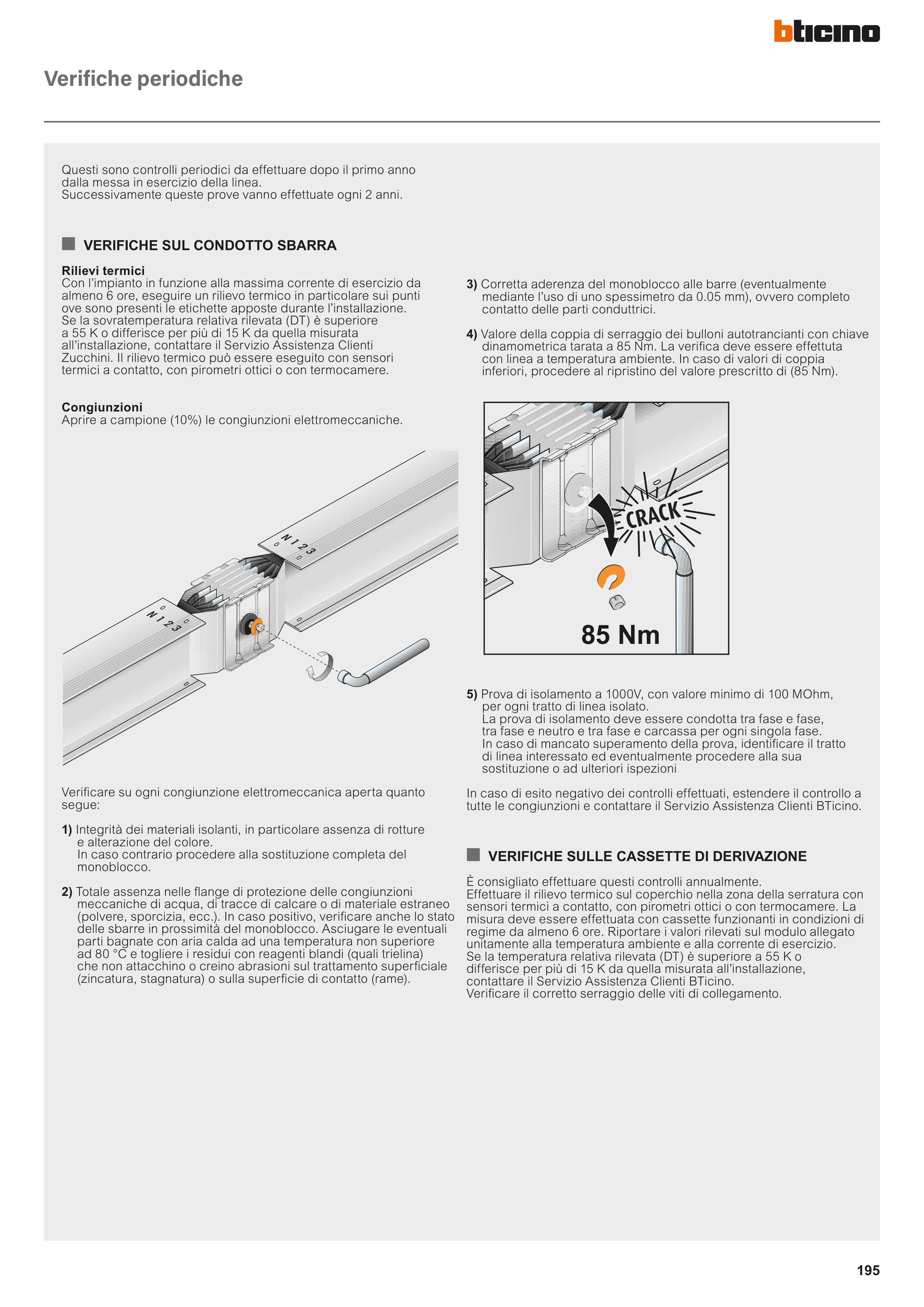

Verifiche periodiche
85 Nm
