I grafi ci presentati si riferiscono alle misure effettuate sul condotto elettrico prefabbricato XCP in alluminio della portata nominale di 2.500 A,
attraversato da una corrente di 2.500 A.
Le misure effettuate a 60 cm dalla congiunzione, sono da considerare appesantite dall’induzione magnetica generata dall’alimentatore del
condotto: per la geometria intrinseca della struttura laboratorio di misura infatti la zona di misura è da considerare soggetta ad un’induzione
magnetica generata dall’alimentatore della linea non inferiore agli 1,5 μT.
Alla luce di questa osservazione, nel caso di linea reale funzionante, l’obiettivo qualità indicato dal Decreto Legge DPCM 8/7/2003 risulta
ampiamente soddisfatto a partire da meno di un metro dall’asse del condotto.
Mappa bidimensionale
dell’induzione magnetica
intorno al condotto a 60
cm
dalla congiunzione.
Al centro del grafi co
la rappresentazione
stilizzata del condotto
Come si può osservare nel grafi co a fi anco, fi no ad
una distanza di circa 40 cm dall’asse del condotto,
il campo appare generato da due distinte fonti,
essendo il modello di condotto analizzato costituito
da due serie di barre in parallelo, ad una distanza di
circa 5 cm le une dalle altre.
x
y

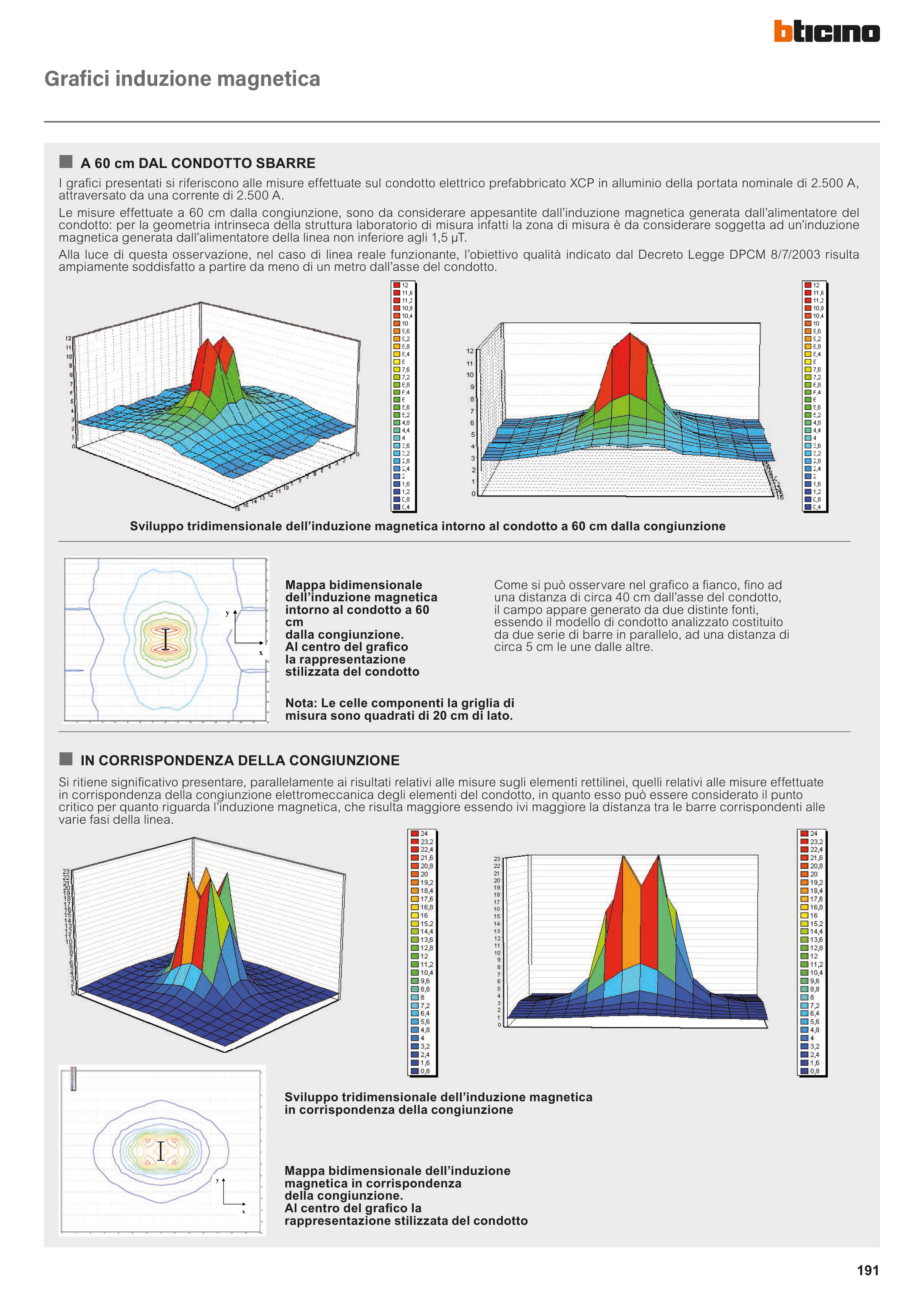

■ A 60 cm DAL CONDOTTO SBARRE
■ IN CORRISPONDENZA DELLA CONGIUNZIONE
Grafici induzione magnetica
Si ritiene signifi cativo presentare, parallelamente ai risultati relativi alle misure sugli elementi rettilinei, quelli relativi alle misure effettuate
in corrispondenza della congiunzione elettromeccanica degli elementi del condotto, in quanto esso può essere considerato il punto
critico per quanto riguarda l’induzione magnetica, che risulta maggiore essendo ivi maggiore la distanza tra le barre corrispondenti alle
varie fasi della linea.
Mappa bidimensionale dell’induzione
magnetica in corrispondenza
della congiunzione.
Al centro del grafi co la
rappresentazione stilizzata del condotto
Sviluppo tridimensionale dell’induzione magnetica
in corrispondenza della congiunzione
Sviluppo tridimensionale dell’induzione magnetica intorno al condotto a 60 cm dalla congiunzione
x
y
Nota: Le celle componenti la griglia di
misura sono quadrati di 20 cm di lato.
