175
30
30
60
25
25
40
40
A*
40
40
A*
25
25
B**
30
30
60
FORO Ø 11 mm
FORO Ø 11 mm
FORO Ø 11 mm
FORO Ø 11 mm
30
30
60
25
25
B**
30
30
60
25
25
B**
■ Staffa per sospensione in orizzontale
■ Staffa per sospensione in verticale
MATERIALE
In (A)
QUANTITÀ
DI MOLLE
PORTATA
PESO (kg)
AL
630
4
300
800
4
300
1000
4
300
1250
4
300
1600
6
300
2000
8
600
2500
8
600
3200
12
600
4000
12
600
5000
2 x 8
2 x 600
CU
800
4
300
1000
4
300
1250
4
300
1600
6
300
2000
6
300
2500
8
600
3200
8
600
4000
12
600
5000
12
600
6300
2 x 8
2 x 600
Rispettare la distanza di 170 mm tra i due condotti sbarre;
- Staffe necessarie
RCP 5000 A (Al) = considerare 2 staffe da 2500 A (Al)
RCP 6300 A (Cu) = considerare 2 staffe da 3200 A (Cu)
A*: dipende dalla quantità di conduttori richiesti
B**: dipende dalla corrente nominale (In) del condotto sbarre
Con mensola e molle
In
(A)
A (mm)
Al
Cu
630
195
-
800
230
195
1000
230
230
1250
240
230
1600
280
270
2000
325
280
2500
380
320
3200
460
440
4000
550
460
5000
2x380
540
6300
-
2x440
In
(A)
A (mm)
Al
Cu
630
190
-
800
315
190
1000
315
315
1250
315
315
1600
315
315
2000
315
315
2500
370
315
3200
430
430
4000
530
430
5000
2x370
530
6300
-
2x430
*100 mm per 1600 A e 2000 A
**foro 9x30 mm per 1600 A e 2000 A
190
110
40*
40*
M10
foro 9x20
foro 9x20**
A
15
A
M10
15
95
175
190
110
40*
40*
M10
foro 9x20
foro 9x20**
A
15
A
M10
15
95
175
Installazione in costa
Installazione in piano
Distanza standard tra 2 staffe:
1500 mm
Distanza standard tra 2 staffe: 1500 mm

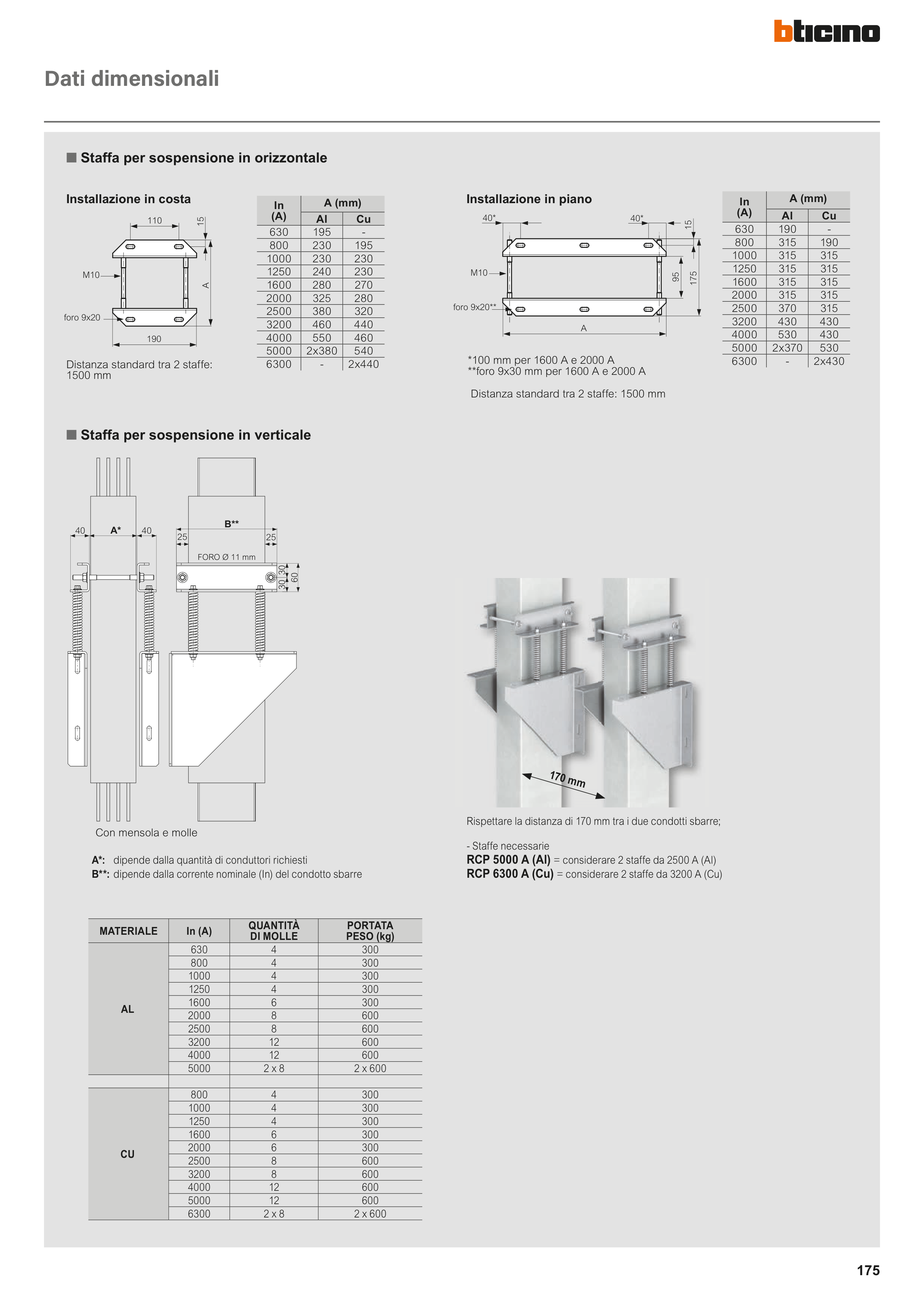

Dati dimensionali
170 mm
