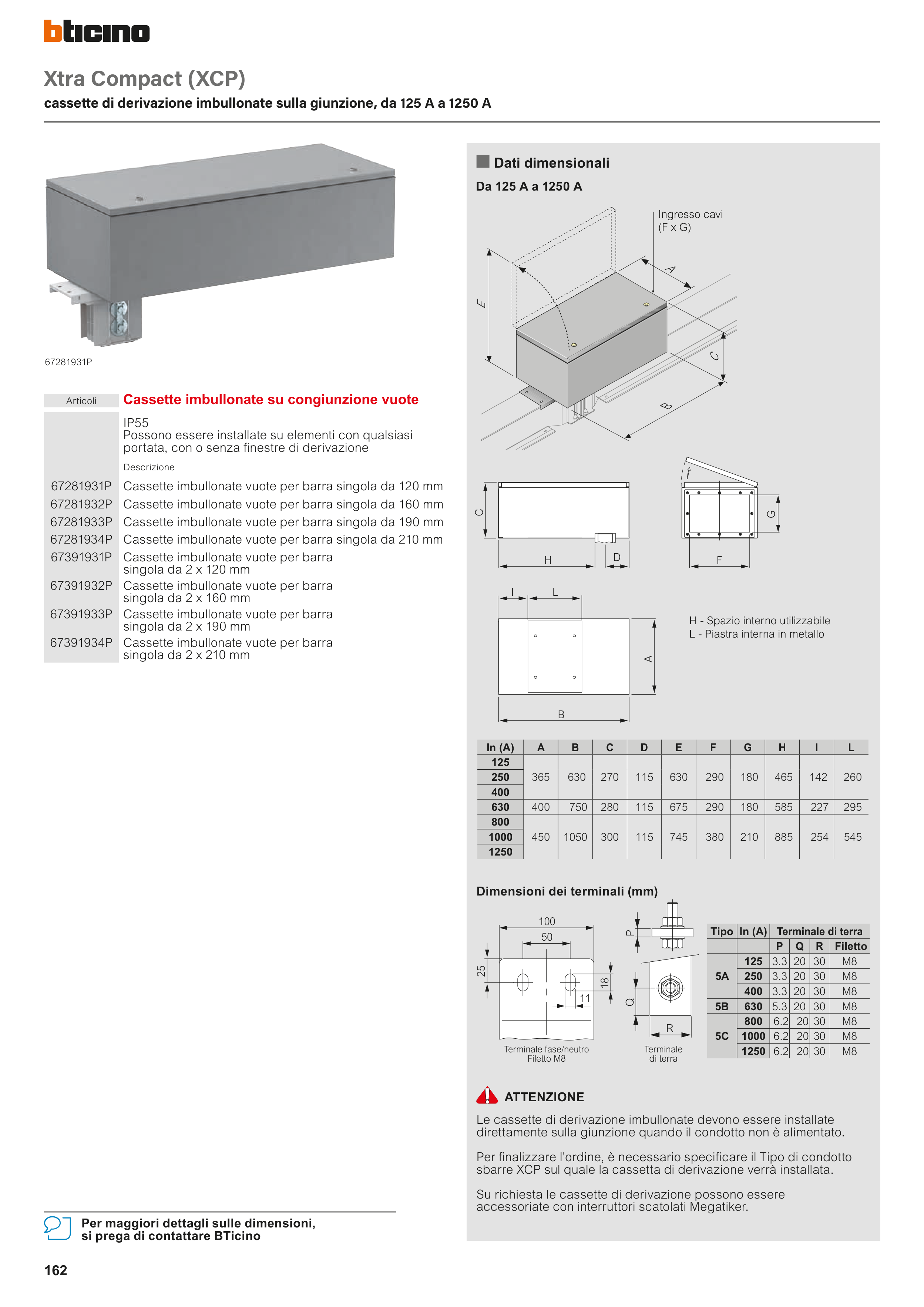

Xtra Compact (XCP)
cassette di derivazione imbullonate sulla giunzione, da 125 A a 1250 A
Articoli
Cassette imbullonate su congiunzione vuote
IP55
Possono essere installate su elementi con qualsiasi
portata, con o senza finestre di derivazione
Descrizione
67281931P
Cassette imbullonate vuote per barra singola da 120 mm
67281932P
Cassette imbullonate vuote per barra singola da 160 mm
67281933P
Cassette imbullonate vuote per barra singola da 190 mm
67281934P
Cassette imbullonate vuote per barra singola da 210 mm
67391931P
Cassette imbullonate vuote per barra
singola da 2 x 120 mm
67391932P
Cassette imbullonate vuote per barra
singola da 2 x 160 mm
67391933P
Cassette imbullonate vuote per barra
singola da 2 x 190 mm
67391934P
Cassette imbullonate vuote per barra
singola da 2 x 210 mm
Per maggiori dettagli sulle dimensioni,
si prega di contattare BTicino
Da 125 A a 1250 A
Le cassette di derivazione imbullonate devono essere installate
direttamente sulla giunzione quando il condotto non è alimentato.
Per finalizzare l'ordine, è necessario specificare il Tipo di condotto
sbarre XCP sul quale la cassetta di derivazione verrà installata.
Su richiesta le cassette di derivazione possono essere
accessoriate con interruttori scatolati Megatiker.
ATTENZIONE
n Dati dimensionali
In (A)
A
B
C
D
E
F
G
H
I
L
125
365
630
270
115
630
290
180
465
142
260
250
400
630
400
750
280
115
675
290
180
585
227
295
800
450
1050
300
115
745
380
210
885
254
545
1000
1250
Dimensioni dei terminali (mm)
A
C
B
E
Ingresso cavi
(F x G)
H - Spazio interno utilizzabile
L - Piastra interna in metallo
Terminale fase/neutro
Filetto M8
Terminale
di terra
G
F
C
D
B
H
A
I
L
100
25
50
18
11
R
Q
P
R
Q
P
Tipo In (A)
Terminale di terra
P
Q
R Filetto
5A
125
3.3 20 30
M8
250
3.3 20 30
M8
400
3.3 20 30
M8
5B
630
5.3 20 30
M8
5C
800 6.2 20 30
M8
1000 6.2 20 30
M8
1250 6.2 20 30
M8
