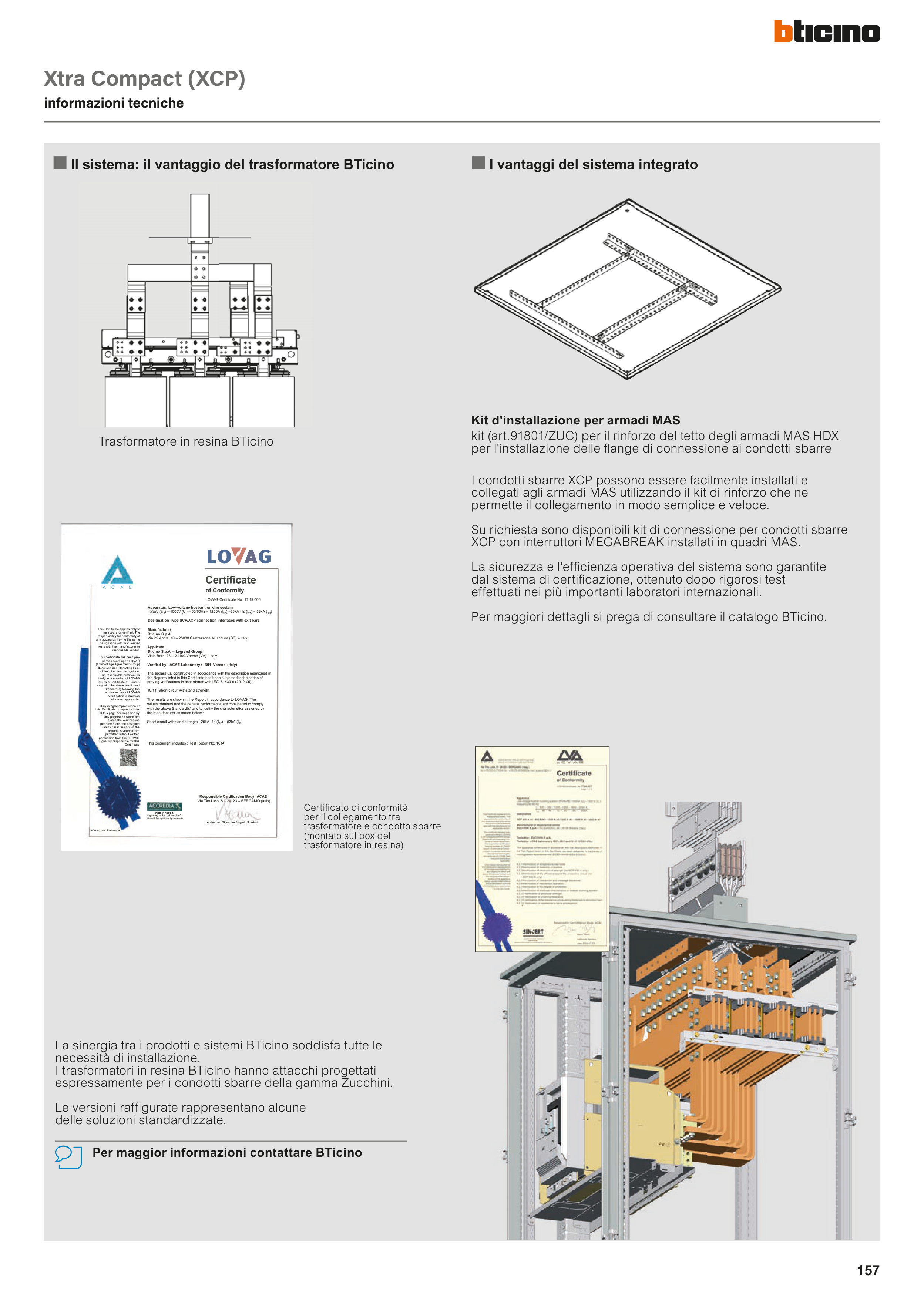

Xtra Compact (XCP)
informazioni tecniche
La sinergia tra i prodotti e sistemi BTicino soddisfa tutte le
necessità di installazione.
I trasformatori in resina BTicino hanno attacchi progettati
espressamente per i condotti sbarre della gamma Zucchini.
Le versioni raffi gurate rappresentano alcune
delle soluzioni standardizzate.
Trasformatore in resina BTicino
I condotti sbarre XCP possono essere facilmente installati e
collegati agli armadi MAS utilizzando il kit di rinforzo che ne
permette il collegamento in modo semplice e veloce.
Su richiesta sono disponibili kit di connessione per condotti sbarre
XCP con interruttori MEGABREAK installati in quadri MAS.
La sicurezza e l'effi cienza operativa del sistema sono garantite
dal sistema di certifi cazione, ottenuto dopo rigorosi test
effettuati nei più importanti laboratori internazionali.
Per maggiori dettagli si prega di consultare il catalogo BTicino.
Kit d'installazione per armadi MAS
kit (art.91801/ZUC) per il rinforzo del tetto degli armadi MAS HDX
per l'installazione delle fl ange di connessione ai condotti sbarre
n Il sistema: il vantaggio del trasformatore BTicino
n I vantaggi del sistema integrato
Per maggior informazioni contattare BTicino
A
C A
E
This Certificate applies only to
the apparatus verified. The
responsibility for conformity of
any apparatus having the same
designation with thai verified
rests with the manufacturer or
responsible vendor.
This certificate has been pre
pared according to LOVAG
(Low Voltage Agreement Group)
Objectives and Operating Prin
ciples of mutuai recognition.
The responsible certification
body as a member of LOVAG
issues a Certificate of Confor
mity with the above mentioned
Standard(s) following the
exclusive use of LOVAG
Verification instruction
wherever applicable.
Only integrai reproduction of
this Certificate or reproductions
of this page accompanied by
any page(s) on which are
stated the verifications
performed and the assigned
rated characteristics of the
apparatus verified, are
permitted without written
permission from the LOVAG
Signatory responsible for this
Certificate
MOD 007 pag 1 Revisione 07
LOVAG
Certificate
of Conformity
LOVAG-Certificate No.: IT 19.006
Apparatus: Low-voltage busbar trunking system
1000V (Ue)- 1000V (Ui)- 50/60Hz- 1250A (lnA)-25kA-1s (lcw)- 53kA (lpk)
Designation Type SCP/XCP connection interfaces with exit bars
Manufacturer
Bticino S.p.A.
Via 25 Aprile, 1 O - 25080 Castrezzone Muscoline (BS) - ltaly
Applicant:
Bticino S.p.A. - Legrand Group
Viale Borri, 231- 21100 Varese (VA) - ltaly
Verified by: ACAE Laboratory : 1801 Varese (ltaly)
The apparatus, constructed in accordance with the description mentioned in
the Reports listed in this Certificate has been subjected to the series of
proving verifications in accordance with IEC 61439-6 (2012-05) :
10.11 Short-circuit withstand strength
The results are shown in the Report in accordance to LOVAG. The
values obtained and the generai performance are considered to comply
with the above Standard(s) and to justify the characteristics assigned by
the manufacturer as stated below :
Short-circuit withstand strength : 25kA -1 s (lcw) - 53kA (lpk)
This document includes: Test Report No. 1614
PRO N °070B
Signatory of EA, IAF and ILAC
Mutuai Recognltion Agreements
Responsible C rtification Body: ACAE
Via Tito Livio, 5 2\ 123 - BERGAMO (ltaly)
Authorized Signature: Virginio Scarioni
Certifi cato di conformità
per il collegamento tra
trasformatore e condotto sbarre
(montato sul box del
trasformatore in resina)
