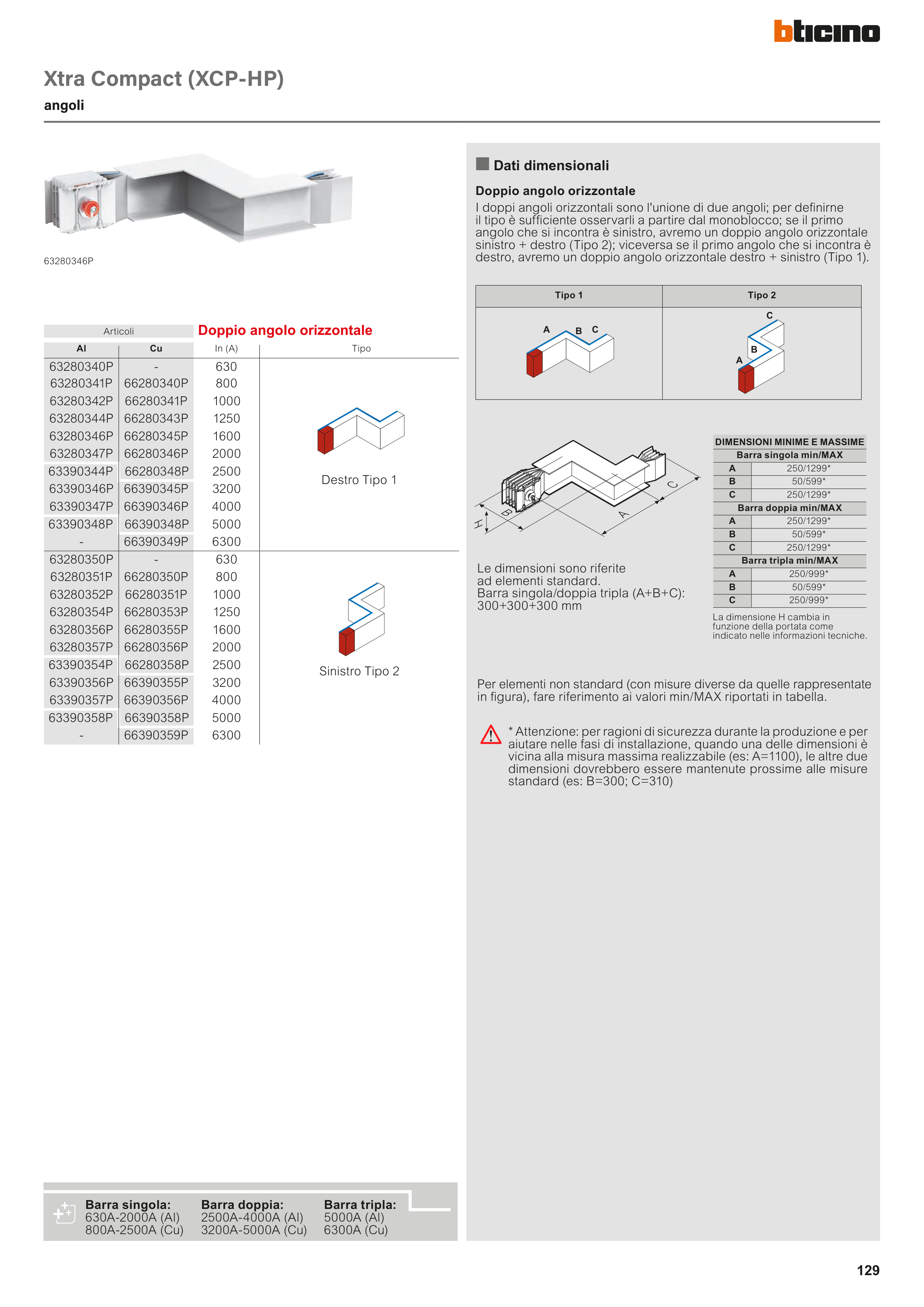

129
Xtra Compact (XCP-HP)
angoli
Per elementi non standard (con misure diverse da quelle rappresentate
in figura), fare riferimento ai valori min/MAX riportati in tabella.
Le dimensioni sono riferite
ad elementi standard.
Barra singola/doppia tripla (A+B+C):
300+300+300 mm
DIMENSIONI MINIME E MASSIME
Barra singola min/MAX
A
250/1299*
B
50/599*
C
250/1299*
Barra doppia min/MAX
A
250/1299*
B
50/599*
C
250/1299*
Barra tripla min/MAX
A
250/999*
B
50/599*
C
250/999*
Doppio angolo orizzontale
I doppi angoli orizzontali sono l'unione di due angoli; per definirne
il tipo è sufficiente osservarli a partire dal monoblocco; se il primo
angolo che si incontra è sinistro, avremo un doppio angolo orizzontale
sinistro + destro (Tipo 2); viceversa se il primo angolo che si incontra è
destro, avremo un doppio angolo orizzontale destro + sinistro (Tipo 1).
Tipo 1
Tipo 2
A
B
C
A
B
C
n Dati dimensionali
La dimensione H cambia in
funzione della portata come
indicato nelle informazioni tecniche.
Articoli
Doppio angolo orizzontale
Al
Cu
In (A)
Tipo
63280340P
-
630
Destro Tipo 1
63280341P
66280340P
800
63280342P
66280341P
1000
63280344P
66280343P
1250
63280346P
66280345P
1600
63280347P
66280346P
2000
63390344P
66280348P
2500
63390346P
66390345P
3200
63390347P
66390346P
4000
63390348P
66390348P
5000
-
66390349P
6300
63280350P
-
630
Sinistro Tipo 2
63280351P
66280350P
800
63280352P
66280351P
1000
63280354P
66280353P
1250
63280356P
66280355P
1600
63280357P
66280356P
2000
63390354P
66280358P
2500
63390356P
66390355P
3200
63390357P
66390356P
4000
63390358P
66390358P
5000
-
66390359P
6300
63280346P
A
C
H
B
* Attenzione: per ragioni di sicurezza durante la produzione e per
aiutare nelle fasi di installazione, quando una delle dimensioni è
vicina alla misura massima realizzabile (es: A=1100), le altre due
dimensioni dovrebbero essere mantenute prossime alle misure
standard (es: B=300; C=310)
Barra singola:
630A-2000A (Al)
800A-2500A (Cu)
Barra doppia:
2500A-4000A (Al)
3200A-5000A (Cu)
Barra tripla:
5000A (Al)
6300A (Cu)
