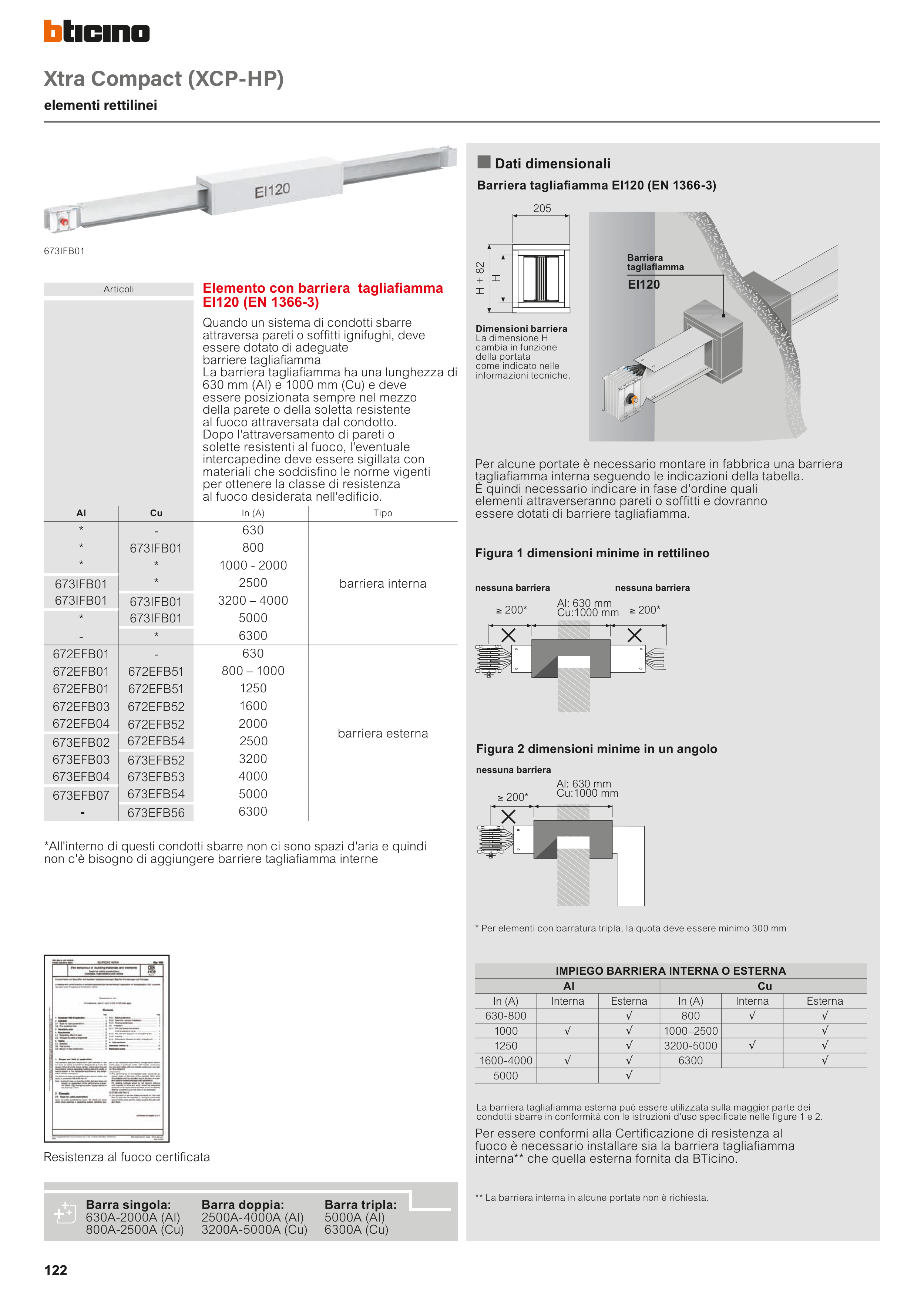

Xtra Compact (XCP-HP)
elementi rettilinei
Barriera
tagliafiamma
205
H + 82
EI120
Barriera tagliafiamma EI120 (EN 1366-3)
Per alcune portate è necessario montare in fabbrica una barriera
tagliafiamma interna seguendo le indicazioni della tabella.
È quindi necessario indicare in fase d'ordine quali
elementi attraverseranno pareti o soffitti e dovranno
essere dotati di barriere tagliafiamma.
≥ 200*
nessuna barriera
Al: 630 mm
Cu:1000 mm
Al: 630 mm
Cu:1000 mm
≥ 200*
≥ 200*
nessuna barriera
nessuna barriera
Figura 1 dimensioni minime in rettilineo
Figura 2 dimensioni minime in un angolo
✕
✕
✕
IMPIEGO BARRIERA INTERNA O ESTERNA
Al
Cu
In (A)
Interna
Esterna
In (A)
Interna
Esterna
630-800
√
800
√
√
1000
√
√
1000–2500
√
1250
√
3200-5000
√
√
1600-4000
√
√
6300
√
5000
√
n Dati dimensionali
Dimensioni barriera
La dimensione H
cambia in funzione
della portata
come indicato nelle
informazioni tecniche.
La barriera tagliafiamma esterna può essere utilizzata sulla maggior parte dei
condotti sbarre in conformità con le istruzioni d'uso specificate nelle figure 1 e 2.
Per essere conformi alla Certificazione di resistenza al
fuoco è necessario installare sia la barriera tagliafiamma
interna** che quella esterna fornita da BTicino.
Articoli
Elemento con barriera tagliafiamma
EI120 (EN 1366-3)
Quando un sistema di condotti sbarre
attraversa pareti o soffitti ignifughi, deve
essere dotato di adeguate
barriere tagliafiamma
La barriera tagliafiamma ha una lunghezza di
630 mm (Al) e 1000 mm (Cu) e deve
essere posizionata sempre nel mezzo
della parete o della soletta resistente
al fuoco attraversata dal condotto.
Dopo l'attraversamento di pareti o
solette resistenti al fuoco, l'eventuale
intercapedine deve essere sigillata con
materiali che soddisfino le norme vigenti
per ottenere la classe di resistenza
al fuoco desiderata nell'edificio.
Al
Cu
In (A)
Tipo
*
-
630
barriera interna
*
673IFB01
800
*
*
1000 - 2000
673IFB01
*
2500
673IFB01
673IFB01
3200 – 4000
*
673IFB01
5000
-
*
6300
672EFB01
-
630
barriera esterna
672EFB01
672EFB51
800 – 1000
672EFB01
672EFB51
1250
672EFB03
672EFB52
1600
672EFB04
672EFB52
2000
673EFB02
672EFB54
2500
673EFB03
673EFB52
3200
673EFB04
673EFB53
4000
673EFB07
673EFB54
5000
-
673EFB56
6300
H
673IFB01
*All'interno di questi condotti sbarre non ci sono spazi d'aria e quindi
non c'è bisogno di aggiungere barriere tagliafiamma interne
Resistenza al fuoco certificata
** La barriera interna in alcune portate non è richiesta.
Barra singola:
630A-2000A (Al)
800A-2500A (Cu)
Barra doppia:
2500A-4000A (Al)
3200A-5000A (Cu)
Barra tripla:
5000A (Al)
6300A (Cu)
* Per elementi con barratura tripla, la quota deve essere minimo 300 mm
