108
H
80
80
160
135
135
L3
300
300
N
L1
L2
DIMENSIONI MINIME
E MASSIME
Barra singola min/MAX
U
300/400
A
200/1299
Barra doppia min/MAX
U
300/400
A
200/1299
Barra tripla min/MAX
U
300/400
A
250/1299
Elementi di connessione con uscita barre
Gli elementi con uscita barre speciali vengono utilizzati agli estremi
delle linee per collegare il condotto sbarre ai trasformatori a secco.
Sono disponibili nella versione destra (senza monoblocco) e
sinistra (con monoblocco montato).
I disegni di seguito fanno riferimento alle versioni standard, ma sono
possibili esecuzioni differenti su richiesta (es.: lunghezza, interasse
tra le barre, foratura etc.).
Dettagli delle dimensioni della flangia
n Dati dimensionali
La dimensione H cambia in funzione
della portata come indicato nelle
informazioni tecniche.
135
160
135

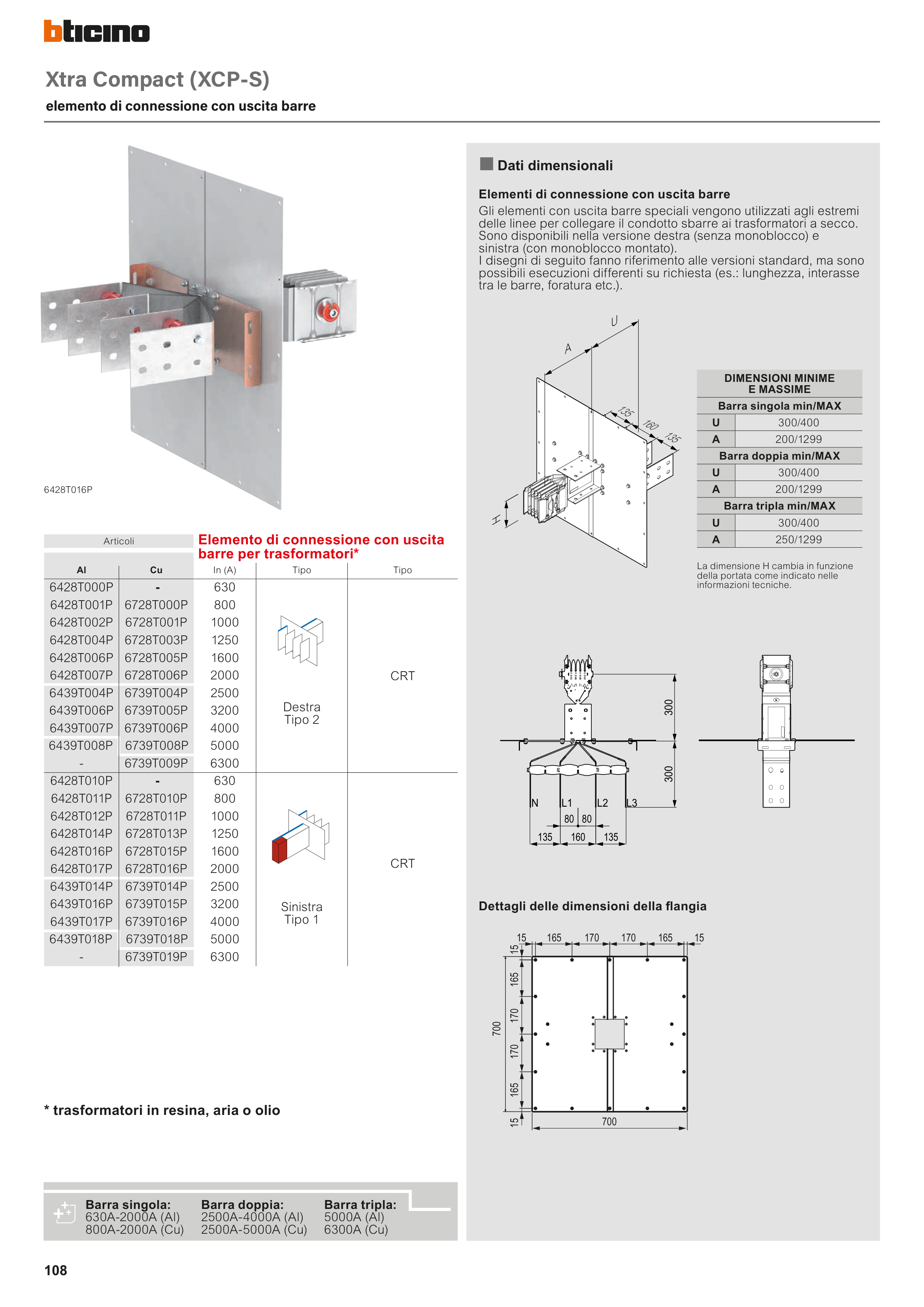

Xtra Compact (XCP-S)
elemento di connessione con uscita barre
Articoli
Elemento di connessione con uscita
barre per trasformatori*
Al
Cu
In (A)
Tipo
Tipo
6428T000P
-
630
Destra
Tipo 2
CRT
6428T001P
6728T000P
800
6428T002P
6728T001P
1000
6428T004P
6728T003P
1250
6428T006P
6728T005P
1600
6428T007P
6728T006P
2000
6439T004P
6739T004P
2500
6439T006P
6739T005P
3200
6439T007P
6739T006P
4000
6439T008P
6739T008P
5000
-
6739T009P
6300
6428T010P
-
630
Sinistra
Tipo 1
CRT
6428T011P
6728T010P
800
6428T012P
6728T011P
1000
6428T014P
6728T013P
1250
6428T016P
6728T015P
1600
6428T017P
6728T016P
2000
6439T014P
6739T014P
2500
6439T016P
6739T015P
3200
6439T017P
6739T016P
4000
6439T018P
6739T018P
5000
-
6739T019P
6300
* trasformatori in resina, aria o olio
80
80
160
135
135
L3
300
300
N
L1
L2
A
U
6428T016P
Barra singola:
630A-2000A (Al)
800A-2000A (Cu)
Barra doppia:
2500A-4000A (Al)
2500A-5000A (Cu)
Barra tripla:
5000A (Al)
6300A (Cu)
700
15
15
15
15
165
165
700
170
170
165
165
170
170
