102

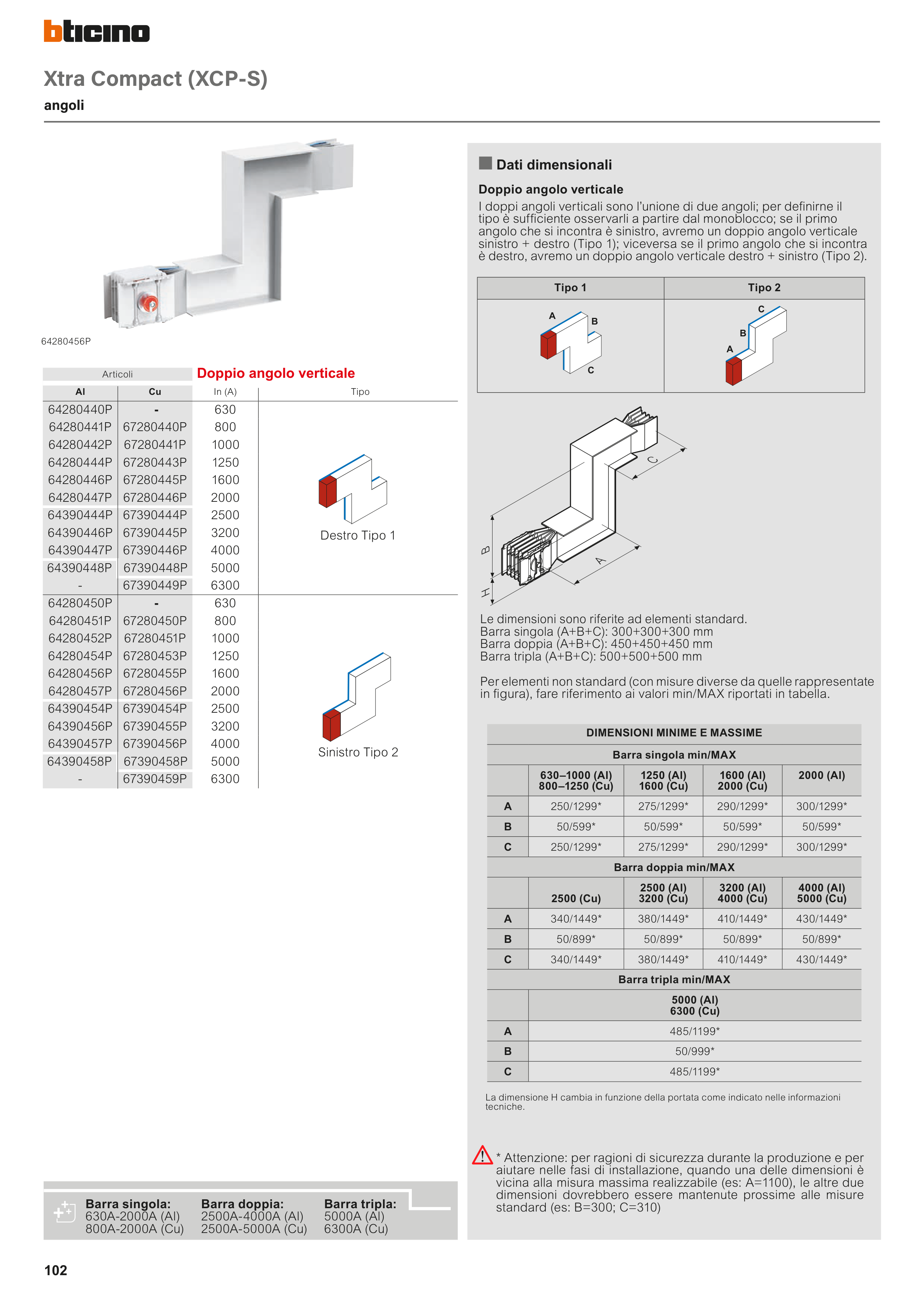

Xtra Compact (XCP-S)
angoli
64280456P
Articoli
Doppio angolo verticale
Al
Cu
In (A)
Tipo
64280440P
-
630
Destro Tipo 1
64280441P
67280440P
800
64280442P
67280441P
1000
64280444P
67280443P
1250
64280446P
67280445P
1600
64280447P
67280446P
2000
64390444P
67390444P
2500
64390446P
67390445P
3200
64390447P
67390446P
4000
64390448P
67390448P
5000
-
67390449P
6300
64280450P
-
630
Sinistro Tipo 2
64280451P
67280450P
800
64280452P
67280451P
1000
64280454P
67280453P
1250
64280456P
67280455P
1600
64280457P
67280456P
2000
64390454P
67390454P
2500
64390456P
67390455P
3200
64390457P
67390456P
4000
64390458P
67390458P
5000
-
67390459P
6300
Barra singola:
630A-2000A (Al)
800A-2000A (Cu)
Barra doppia:
2500A-4000A (Al)
2500A-5000A (Cu)
Barra tripla:
5000A (Al)
6300A (Cu)
Per elementi non standard (con misure diverse da quelle rappresentate
in figura), fare riferimento ai valori min/MAX riportati in tabella.
Le dimensioni sono riferite ad elementi standard.
Barra singola (A+B+C): 300+300+300 mm
Barra doppia (A+B+C): 450+450+450 mm
Barra tripla (A+B+C): 500+500+500 mm
Doppio angolo verticale
I doppi angoli verticali sono l’unione di due angoli; per definirne il
tipo è sufficiente osservarli a partire dal monoblocco; se il primo
angolo che si incontra è sinistro, avremo un doppio angolo verticale
sinistro + destro (Tipo 1); viceversa se il primo angolo che si incontra
è destro, avremo un doppio angolo verticale destro + sinistro (Tipo 2).
Tipo 1
Tipo 2
A
B
C
A
B
C
La dimensione H cambia in funzione della portata come indicato nelle informazioni
tecniche.
B
H
A
C
* Attenzione: per ragioni di sicurezza durante la produzione e per
aiutare nelle fasi di installazione, quando una delle dimensioni è
vicina alla misura massima realizzabile (es: A=1100), le altre due
dimensioni dovrebbero essere mantenute prossime alle misure
standard (es: B=300; C=310)
DIMENSIONI MINIME E MASSIME
Barra singola min/MAX
630–1000 (Al)
800–1250 (Cu)
1250 (Al)
1600 (Cu)
1600 (Al)
2000 (Cu)
2000 (Al)
A
250/1299*
275/1299*
290/1299*
300/1299*
B
50/599*
50/599*
50/599*
50/599*
C
250/1299*
275/1299*
290/1299*
300/1299*
Barra doppia min/MAX
2500 (Cu)
2500 (Al)
3200 (Cu)
3200 (Al)
4000 (Cu)
4000 (Al)
5000 (Cu)
A
340/1449*
380/1449*
410/1449*
430/1449*
B
50/899*
50/899*
50/899*
50/899*
C
340/1449*
380/1449*
410/1449*
430/1449*
Barra tripla min/MAX
5000 (Al)
6300 (Cu)
A
485/1199*
B
50/999*
C
485/1199*
n Dati dimensionali
