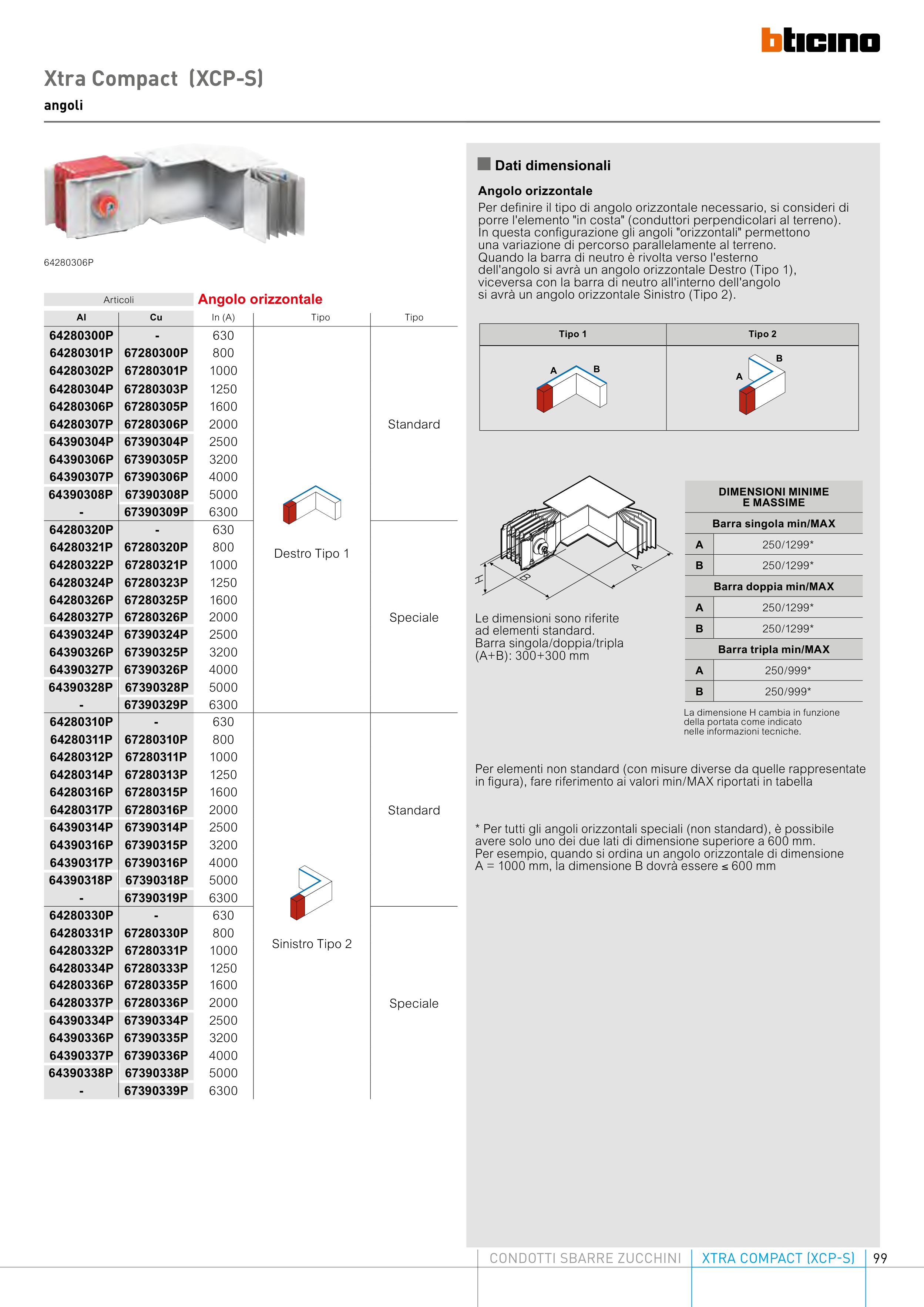

XTRA COMPACT (XCP-S)
Xtra Compact (XCP-S)
angoli
DIMENSIONI MINIME
E MASSIME
Barra singola min/MAX
A
250/1299*
B
250/1299*
Barra doppia min/MAX
A
250/1299*
B
250/1299*
Barra tripla min/MAX
A
250/999*
B
250/999*
Per elementi non standard (con misure diverse da quelle rappresentate
in figura), fare riferimento ai valori min/MAX riportati in tabella
Angolo orizzontale
Per definire il tipo di angolo orizzontale necessario, si consideri di
porre l'elemento "in costa" (conduttori perpendicolari al terreno).
In questa configurazione gli angoli "orizzontali" permettono
una variazione di percorso parallelamente al terreno.
Quando la barra di neutro è rivolta verso l'esterno
dell'angolo si avrà un angolo orizzontale Destro (Tipo 1),
viceversa con la barra di neutro all'interno dell'angolo
si avrà un angolo orizzontale Sinistro (Tipo 2).
Tipo 1
Tipo 2
B
A
A
B
* Per tutti gli angoli orizzontali speciali (non standard), è possibile
avere solo uno dei due lati di dimensione superiore a 600 mm.
Per esempio, quando si ordina un angolo orizzontale di dimensione
A = 1000 mm, la dimensione B dovrà essere ≤ 600 mm
n Dati dimensionali
Le dimensioni sono riferite
ad elementi standard.
Barra singola/doppia/tripla
(A+B): 300+300 mm
La dimensione H cambia in funzione
della portata come indicato
nelle informazioni tecniche.
Articoli
Angolo orizzontale
Al
Cu
In (A)
Tipo
Tipo
64280300P
-
630
Destro Tipo 1
Standard
64280301P
67280300P
800
64280302P
67280301P
1000
64280304P
67280303P
1250
64280306P
67280305P
1600
64280307P
67280306P
2000
64390304P
67390304P
2500
64390306P
67390305P
3200
64390307P
67390306P
4000
64390308P
67390308P
5000
-
67390309P
6300
64280320P
-
630
Speciale
64280321P
67280320P
800
64280322P
67280321P
1000
64280324P
67280323P
1250
64280326P
67280325P
1600
64280327P
67280326P
2000
64390324P
67390324P
2500
64390326P
67390325P
3200
64390327P
67390326P
4000
64390328P
67390328P
5000
-
67390329P
6300
64280310P
-
630
Sinistro Tipo 2
Standard
64280311P
67280310P
800
64280312P
67280311P
1000
64280314P
67280313P
1250
64280316P
67280315P
1600
64280317P
67280316P
2000
64390314P
67390314P
2500
64390316P
67390315P
3200
64390317P
67390316P
4000
64390318P
67390318P
5000
-
67390319P
6300
64280330P
-
630
Speciale
64280331P
67280330P
800
64280332P
67280331P
1000
64280334P
67280333P
1250
64280336P
67280335P
1600
64280337P
67280336P
2000
64390334P
67390334P
2500
64390336P
67390335P
3200
64390337P
67390336P
4000
64390338P
67390338P
5000
-
67390339P
6300
64280306P
A
B
H
