CONDOTTI SBARRE ZUCCHINI

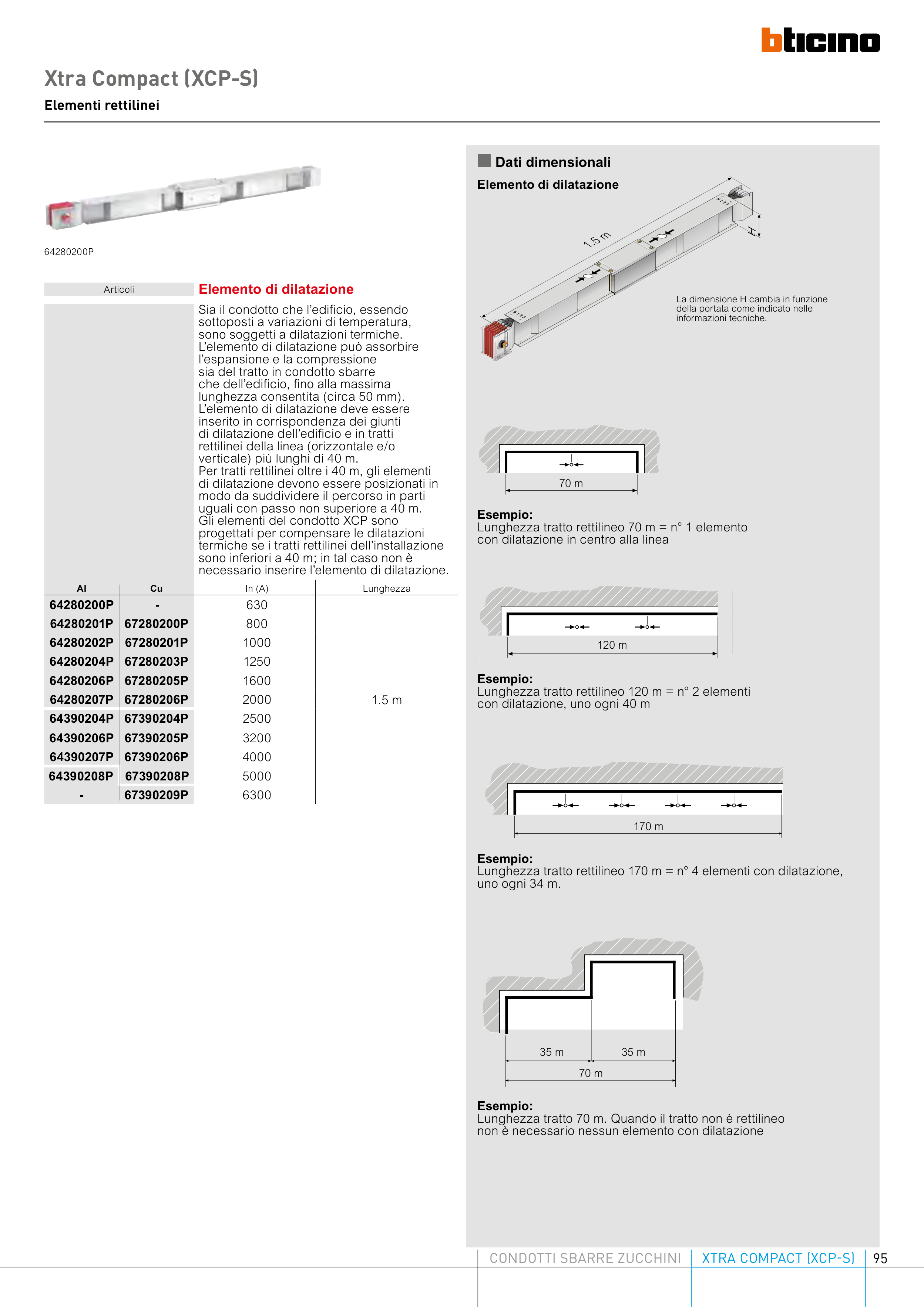

XTRA COMPACT (XCP-S)
Xtra Compact (XCP-S)
Elementi rettilinei
1.5 m
Elemento di dilatazione
La dimensione H cambia in funzione
della portata come indicato nelle
informazioni tecniche.
70 m
n Dati dimensionali
Esempio:
Lunghezza tratto rettilineo 120 m = n° 2 elementi
con dilatazione, uno ogni 40 m
Esempio:
Lunghezza tratto rettilineo 70 m = n° 1 elemento
con dilatazione in centro alla linea
170 m
Esempio:
Lunghezza tratto 70 m. Quando il tratto non è rettilineo
non è necessario nessun elemento con dilatazione
120 m
170 m
35 m
70 m
35 m
Articoli
Elemento di dilatazione
Sia il condotto che l’edificio, essendo
sottoposti a variazioni di temperatura,
sono soggetti a dilatazioni termiche.
L’elemento di dilatazione può assorbire
l’espansione e la compressione
sia del tratto in condotto sbarre
che dell’edificio, fino alla massima
lunghezza consentita (circa 50 mm).
L’elemento di dilatazione deve essere
inserito in corrispondenza dei giunti
di dilatazione dell’edificio e in tratti
rettilinei della linea (orizzontale e/o
verticale) più lunghi di 40 m.
Per tratti rettilinei oltre i 40 m, gli elementi
di dilatazione devono essere posizionati in
modo da suddividere il percorso in parti
uguali con passo non superiore a 40 m.
Gli elementi del condotto XCP sono
progettati per compensare le dilatazioni
termiche se i tratti rettilinei dell’installazione
sono inferiori a 40 m; in tal caso non è
necessario inserire l’elemento di dilatazione.
Al
Cu
In (A)
Lunghezza
64280200P
-
630
1.5 m
64280201P
67280200P
800
64280202P
67280201P
1000
64280204P
67280203P
1250
64280206P
67280205P
1600
64280207P
67280206P
2000
64390204P
67390204P
2500
64390206P
67390205P
3200
64390207P
67390206P
4000
64390208P
67390208P
5000
-
67390209P
6300
64280200P
H
Esempio:
Lunghezza tratto rettilineo 170 m = n° 4 elementi con dilatazione,
uno ogni 34 m.
