In funzione di differenti necessità installative BTicino,
offre varie soluzioni tecniche:
a) elementi curvilinei: disponibili per effettuare cambi
di percorso (solo in orizzontale) sino ad un raggio
di curvatura minimo di 1,5m. La giunzione è di tipo
veloce come per gli elementi rettilinei. I carrelli di
derivazione standard sono adatti e scorrevoli anche
nei tratti curvilinei della linea. Il grado di protezione
standard è IP20;
b) elementi rettilinei con dispositivo di introduzione carrello:
questi elementi sono dotati nella parte inferiore, di
uno sportellino che in posizione aperta permette
l’inserimento o la rimozione di un carrello dalla linea.
I carrelli generalmente possono essere introdotti nella
linea in corrispondenza della chiusura finale, ma per
linee più lunghe o con più carrelli funzionanti è preferibile
prevedere un elemento di introduzione centrale per
agevolare le operazioni di manutenzione sui carrelli. Il
grado di protezione standard è IP20;

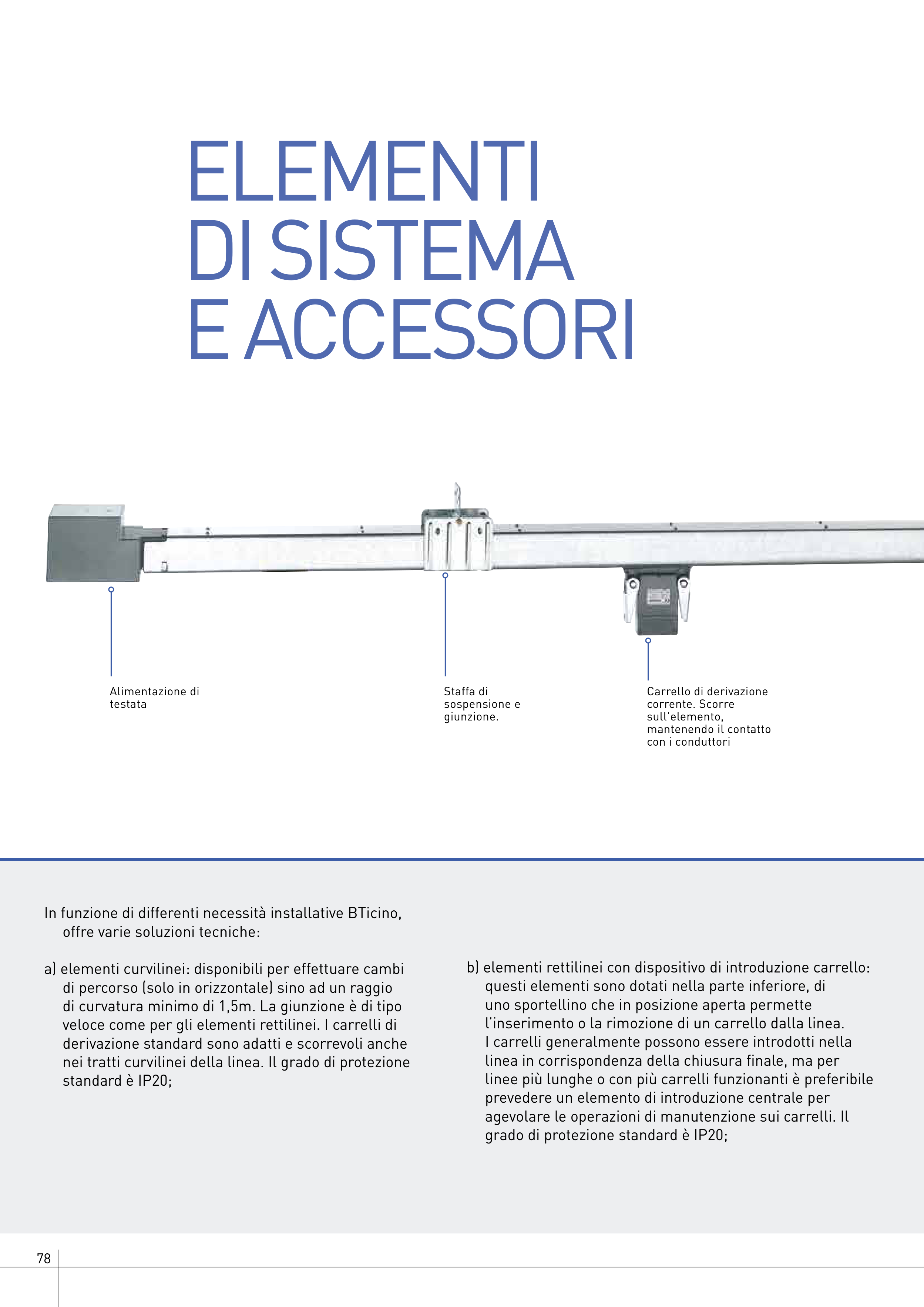

Staffa di
sospensione e
giunzione.
Alimentazione di
testata
Carrello di derivazione
corrente. Scorre
sull'elemento,
mantenendo il contatto
con i conduttori
ELEMENTI
DI SISTEMA
E ACCESSORI
78
