MR - Al (3P+N+PE)
MR - Cu (3P+N+PE)
160
250
315
400
500
630
800
1000
250
315
400
630
800
1000
Numero di conduttori attivi
4
4
4
4
4
4
4
4
4
4
4
4
4
4
Dimensioni condotto sbarre
LxH [mm]
75x196 75x196 75x196 135x196 135x196 135x196 135x196 135x196 75x196 75x196 75x196 135x196 135x196 135x196
Corrente nominale
In [A]
160
160
315
400
500
630
800
1000
250
315
400
630
800
1000
Tensione d’impiego
Ue [V]
1000
1000
1000
1000
1000
1000
1000
690
1000
1000
1000
1000
1000
1000
Tensione d’isolamento
Ui [V]
1000
1000
1000
1000
1000
1000
1000
690
1000
1000
1000
1000
1000
1000
Frequenza
f [Hz]
50
50
50
50
50
50
50
50
50
50
50
50
50
50
Corrente ammissibile di breve
durata per guasto trifase
Icw [kArms]
15
25
25
25
30
36
36
30
25
25
30
36
36
36
Durata corto circuito
[s]
0,1
0,1
0,1
1
1
1
1
1
0,1
0,1
0,1
1
1
1
Corrente ammissibile di cresta
guasto trifase
Ipk [kA]
30
30
53
53
63
76
76
63
53
53
63
76
76
76
Corrente ammissibile di breve
durata per guasto monofase F-N
Icw [kArms]
9
15
15
15
18
22
22
18
15
15
18
22
22
22
Durata corto circuito
[s]
0,1
0,1
0,1
1
1
1
1
1
0,1
0,1
0,1
1
1
1
Corrente ammissibile di cresta
guasto monofase F-N
Ipk [kA]
15
15
30
30
36
45
45
36
30
30
36
45
45
45
Corrente ammissibile di breve
durata per guasto monofase F-PE Icw [kArms]
9
15
15
15
18
22
22
18
15
15
18
22
22
22
Durata corto circuito (MRf/MR)
[s]
0,1/0,1
0,1/0,1
0,1/0,1
1/0,4
1/0,3
1/0,2
1/0,2
1/0,3
0,1/0,1
0,1/0,1
0,1/0,1
1/0,2
1/0,2
1/0,2
Corrente nominale di cresta
per guasto monofase F-PE
Ipk [kA]
15
15
30
30
36
45
45
36
30
30
36
45
45
45
Limite termico
I²t [A²s x 106]
23
23
63
625
900
1296
1296
900
63
63
90
1296
1296
1296
Resistenza di fase a 20°C
R20 [mΩ/m]
0,492
0,492
0,197
0,120
0,077
0,060
0,052
0,037
0,237
0,180
0,096
0,061
0,040
0,032
Resistenza di fase a 40°C
Rt [mΩ/m]
0,665
0,665
0,266
0,163
0,104
0,081
0,070
0,053
0,320
0,243
0,129
0,082
0,053
0,043
Reattanza di fase a 50 Hz
X [mΩ/m]
0,260
0,260
0,186
0,130
0,110
0,097
0,096
0,076
0,205
0,188
0,129
0,122
0,122
0,120
Resistenza del neutro a 20°C
Rn20 [mΩ/m]
0,492
0,492
0,197
0,120
0,077
0,060
0,052
0,037
0,237
0,180
0,096
0,061
0,040
0,032
Reattanza del neutro a 50 Hz
Xn [mΩ/m]
0,260
0,260
0,186
0,130
0,110
0,097
0,096
0,076
0,205
0,188
0,129
0,122
0,122
0,120
Resistenza conduttore
di protezione
RPE [mΩ/m]
0,341
0,341
0,341
0,283
0,283
0,283
0,283
0,283
0,341
0,341
0,341
0,283
0,283
0,283
Reattanza conduttore di
protezione a 50 Hz
XPE [mΩ/m]
0,220
0,220
0,220
0,180
0,180
0,180
0,180
0,180
0,220
0,220
0,220
0,180
0,180
0,180
Resistenza dell’anello
di guasto (fase)
Ro [mΩ/m]
0,833
0,833
0,538
0,403
0,360
0,343
0,335
0,320
0,578
0,521
0,437
0,344
0,323
0,315
Reattanza dell’anello di
guasto (fase-PE)
Zo [mΩ/m]
0,480
0,480
0,406
0,310
0,290
0,277
0,276
0,256
0,425
0,408
0,349
0,302
0,302
0,300
Resistenza dell’anello di
guasto (fase-neutro)
Ro [mΩ/m]
0,984
0,984
0,394
0,240
0,154
0,120
0,104
0,074
0,474
0,360
0,192
0,122
0,080
0,064
Reattanza dell'anello di
guasto fase-neutro a 50 Hz
Zo [mΩ/m]
0,520
0,520
0,372
0,260
0,220
0,194
0,192
0,152
0,410
0,376
0,258
0,244
0,244
0,240
Caduta di tensione con carico
uniformemente distribuito a ΔV3f (*)
Δv [V/m/A]10-3 cosϕ = 0,7
0,564
0,564
0,276
0,179
0,131
0,109
0,102
0,079
0,321
0,264
0,158
0,125
0,108
0,100
Δv [V/m/A]10-3 cosϕ = 0,75
0,581
0,581
0,279
0,180
0,131
0,108
0,100
0,078
0,325
0,266
0,158
0,123
0,104
0,097
Δv [V/m/A]10-3 cosϕ = 0,8
0,596
0,596
0,281
0,180
0,129
0,107
0,098
0,076
0,328
0,266
0,156
0,120
0,100
0,092
Δv [V/m/A]10-3 cosϕ = 0.85
0,608
0,608
0,281
0,179
0,127
0,104
0,095
0,074
0,329
0,265
0,154
0,116
0,095
0,086
Δv [V/m/A]10-3 cosϕ = 0,9
0,616
0,616
0,278
0,176
0,123
0,100
0,091
0,070
0,327
0,260
0,149
0,110
0,087
0,079
Δv [V/m/A]10-3 cosϕ = 0,95
0,617
0,617
0,269
0,169
0,115
0,093
0,084
0,064
0,319
0,251
0,141
0,100
0,077
0,068
Δv [V/m/A]10-3 cosϕ = 1
0,576
0,576
0,230
0,141
0,090
0,070
0,061
0,046
0,277
0,210
0,112
0,071
0,046
0,037
Peso
p [kg/m]
7,4
7,4
8,4
10,7
12,3
13,8
14,7
15,9
9,3
10,2
13,3
18,2
23,9
27,9
Carico d’incendio
[kWh/m]
1,3
1,3
1,3
1,8
1,8
1,8
1,8
1,8
1,3
1,3
1,3
1,8
1,8
1,8
Grado di protezione
IP
55
55
55
55
55
55
55
55
55
55
55
55
55
55
Resistenza meccanica agli urti
IK
10
10
10
10
10
10
10
10
10
10
10
10
10
10
Perdite per effetto Joule a In
P [W/m]
51
51
79
78
78
97
134
160
60
72
62
98
103
128
Temperatura ambiente min/MAX
t [°C]
-5/50°C -5/50°C -5/50°C -5/50°C -5/50°C -5/50°C -5/50°C -5/50°C -5/50°C -5/50°C -5/50°C -5/50°C -5/50°C -5/50°C

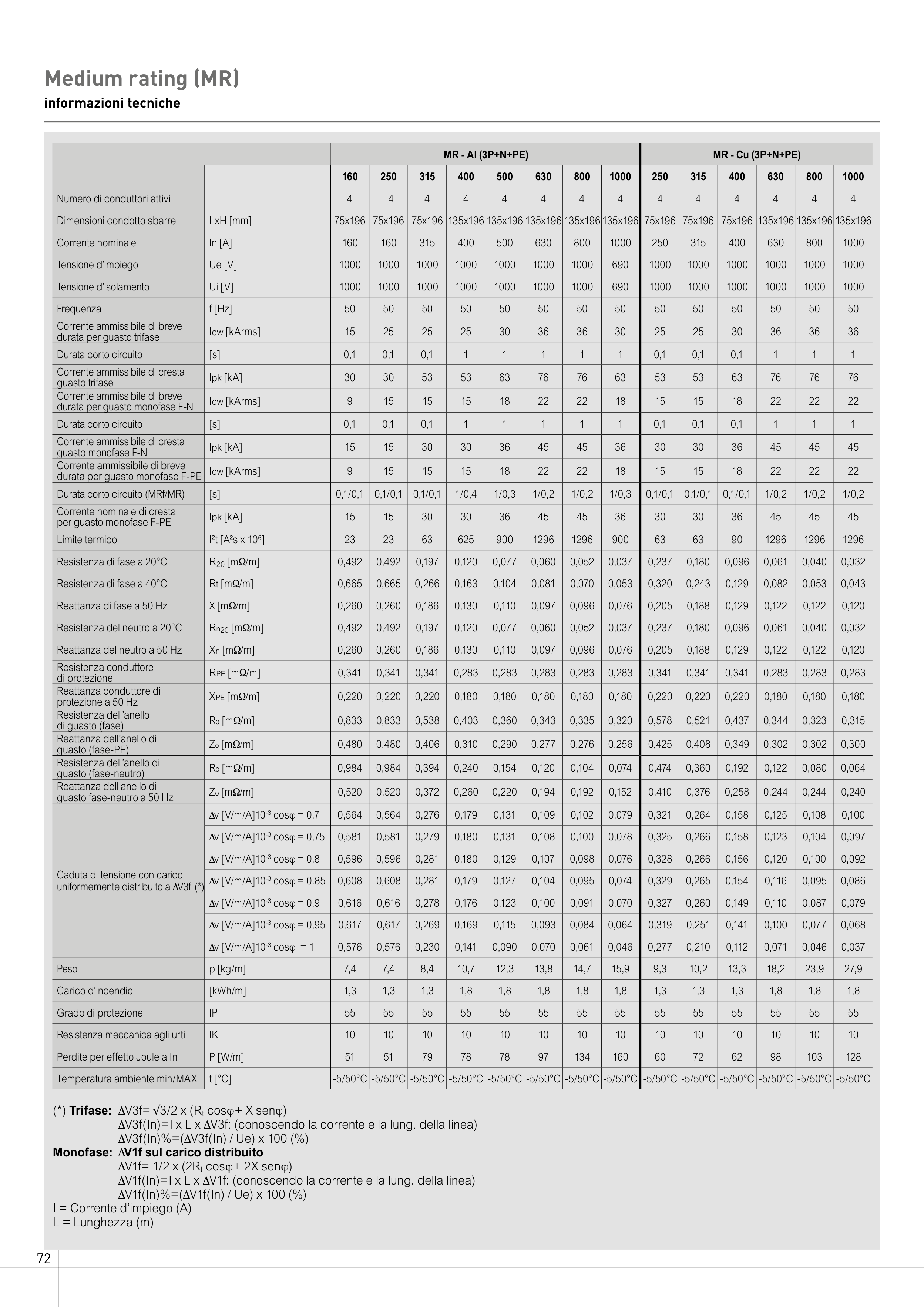

Medium rating (MR)
informazioni tecniche
(*) Trifase: ΔV3f= √3/2 x (Rt cosϕ+ X senϕ)
ΔV3f(In)=I x L x ΔV3f: (conoscendo la corrente e la lung. della linea)
ΔV3f(In)%=(ΔV3f(In) / Ue) x 100 (%)
Monofase: ΔV1f sul carico distribuito
ΔV1f= 1/2 x (2Rt cosϕ+ 2X senϕ)
ΔV1f(In)=I x L x ΔV1f: (conoscendo la corrente e la lung. della linea)
ΔV1f(In)%=(ΔV1f(In) / Ue) x 100 (%)
I = Corrente d’impiego (A)
L = Lunghezza (m)
