Rispondenza normativa: CEI EN 61439-6
Temperatura di riferimento: 40 °C
Grado di protezione: IP55
Spessore profilato: 0,8 mm;
Dimensioni profilato: 75-135x196 mm;
Numero conduttori: 4 di uguale sezione 3L+N o 5 per MRfull (3L+N+PE)
Condotto “non propagante l’incendio” in conformità alla norma EN 60332-3
Separazione tra i conduttori mediante isolatori in materiale plastico
rinforzati con 20% di fibra di vetro che garantisce un grado di
autoestinguenza V1 (secondo le UL94) e sono conformi alla prova del filo
incandescente secondo CEI EN 60695-2-10
Articolo
Elementi rettilinei
senza finestrelle
Al
Cu
In (A)
L (mm)
50400111
-
160
600÷1500
50400112
55400112
250
50400113
55400113
315
50400114
55400114
400
50400118
-
500
50400115
55400115
630
50400116
55400116
800
50400117
55400117
1000
50400121
-
160
1501÷2999
50400122
55400122
250
50400123
55400123
315
50400124
55400124
400
50400128
-
500
50400125
55400125
630
50400126
55400126
800
50400127
55400127
1000
50400241
-
160
3000
50400242
55400242
250
50400243
55400243
315
50400244
55400244
400
50400248
-
500
50400245
55400245
630
50400246
55400246
800
50400247
55400247
1000
Al
Peso (kg)
Cu
Peso (kg)
In (A)
50400111
13,6
-
-
160
50400112
14,1
55400112
16,5
250
50400113
14,9
55400113
17,7
315
50400114
23,3
55400114
22,0
400
50400118
25,2
-
-
500
50400115
26,9
55400115
34,3
630
50400116
28,0
55400116
42,2
800
50400117
30,1
55400117
47,8
1000
50400121
13,6
-
-
160
50400122
14,1
55400122
16,5
250
50400123
14,9
55400123
17,7
315
50400124
23,3
55400124
22,0
400
50400128
25,2
-
-
500
50400125
26,9
55400125
34,3
630
50400126
28,0
55400126
42,2
800
50400127
30,1
55400127
47,8
1000
50400241
19,9
-
-
160
50400242
20,9
55400242
25,7
250
50400243
22,8
55400243
28,1
315
50400244
33,8
55400244
36,9
400
50400248
37,5
-
-
500
50400245
41,7
55400245
56,0
630
50400246
44,3
55400246
72,1
800
50400247
46,8
55400247
83,7
1000
In caso di trasporto di notevole energia si suggerisce l’utilizzo di condotti sbarre XCP
n Dati dimensionali

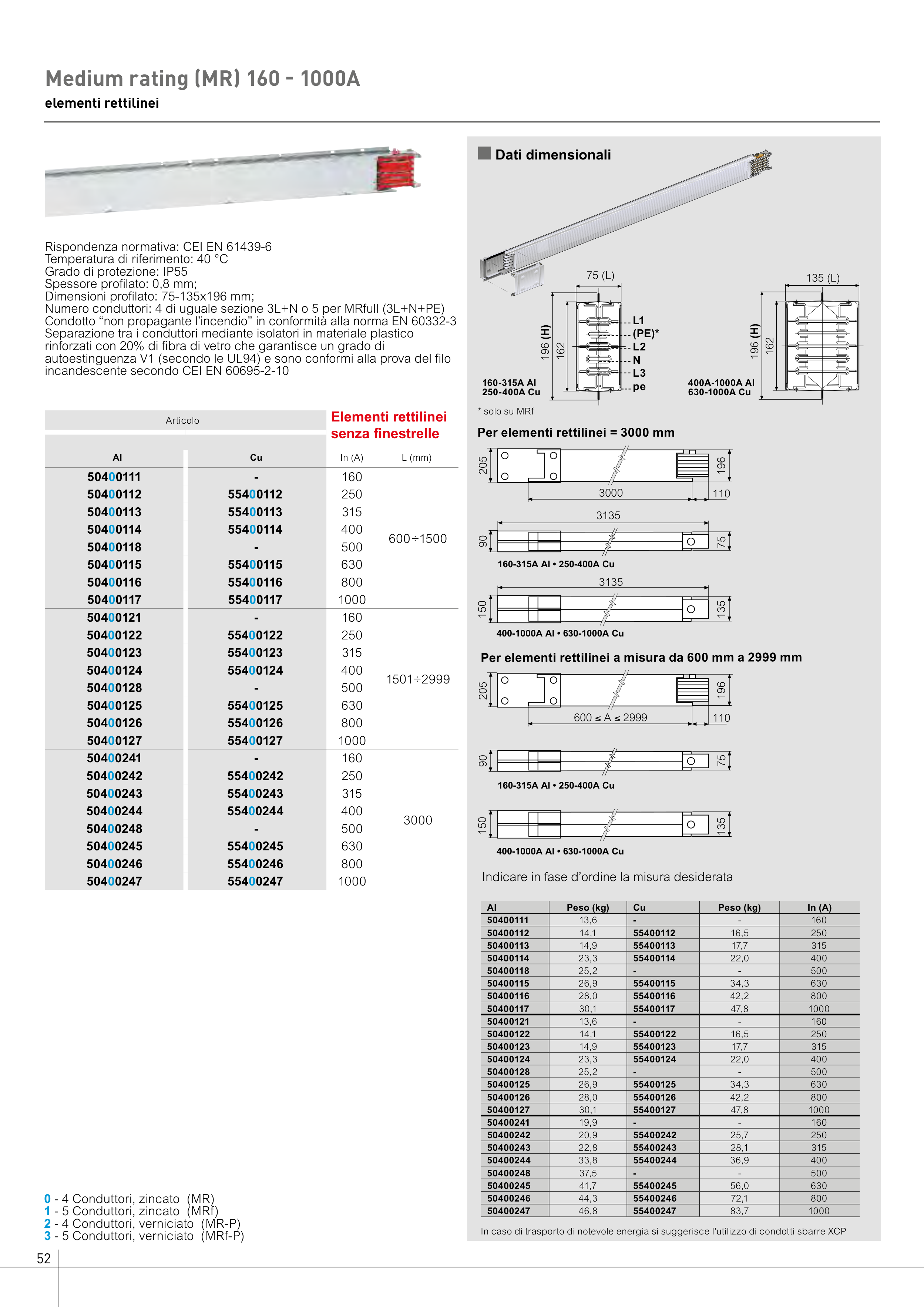

Medium rating (MR) 160 - 1000A
elementi rettilinei
* solo su MRf
400A-1000A Al
630-1000A Cu
162
196 (H)
135 (L)
160-315A Al
250-400A Cu
196 (H)
L1
(PE)*
L2
N
L3
pe
162
135
135
196
196
150
150
205
205
3000
600 ≤ A ≤ 2999
110
110
90
90
75
75
3135
160-315A Al • 250-400A Cu
160-315A Al • 250-400A Cu
400-1000A Al • 630-1000A Cu
400-1000A Al • 630-1000A Cu
3135
Per elementi rettilinei = 3000 mm
Per elementi rettilinei a misura da 600 mm a 2999 mm
Indicare in fase d’ordine la misura desiderata
75 (L)
0 - 4 Conduttori, zincato (MR)
1 - 5 Conduttori, zincato (MRf)
2 - 4 Conduttori, verniciato (MR-P)
3 - 5 Conduttori, verniciato (MRf-P)
