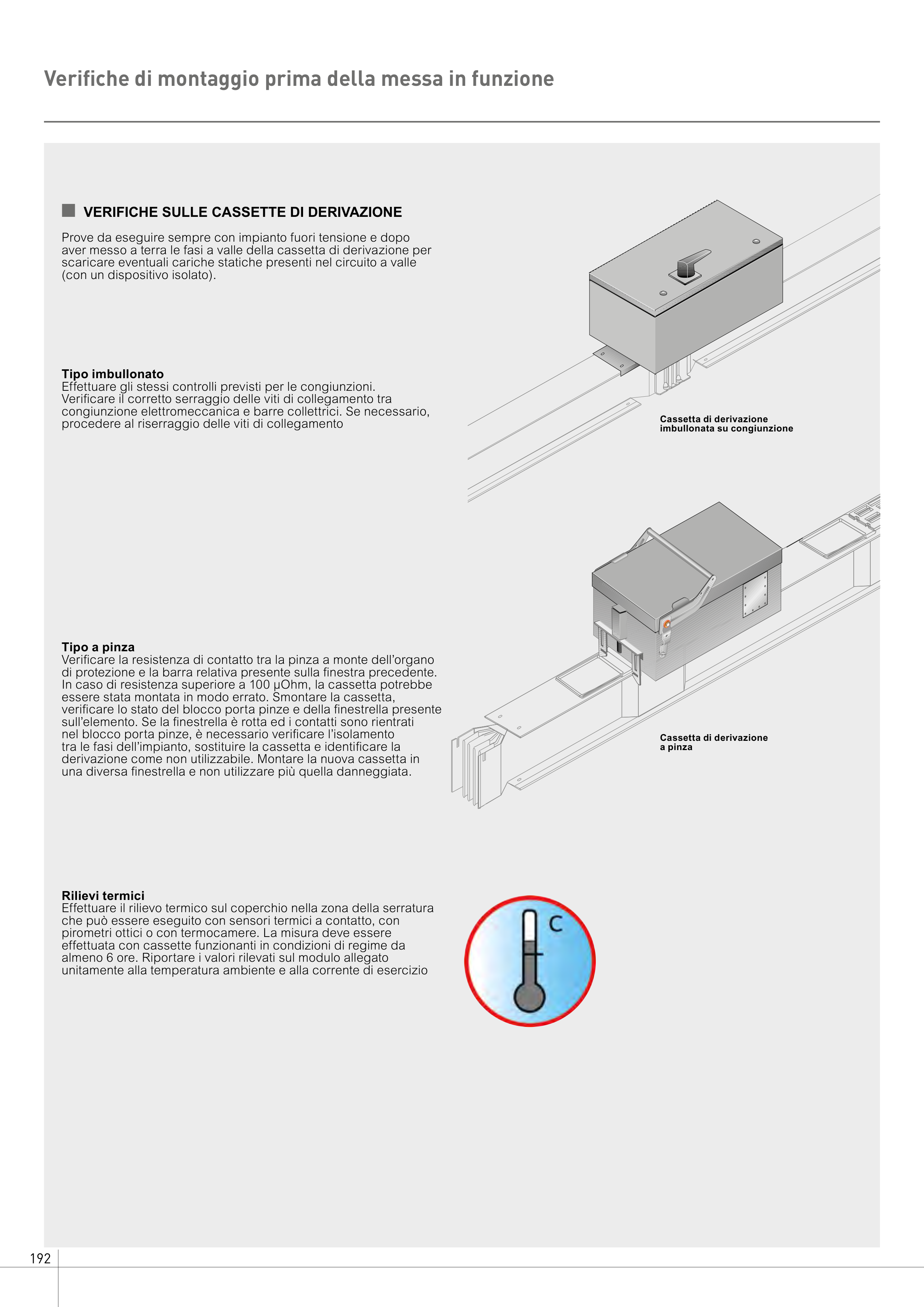

■ VERIFICHE SULLE CASSETTE DI DERIVAZIONE
Prove da eseguire sempre con impianto fuori tensione e dopo
aver messo a terra le fasi a valle della cassetta di derivazione per
scaricare eventuali cariche statiche presenti nel circuito a valle
(con un dispositivo isolato).
Tipo imbullonato
Effettuare gli stessi controlli previsti per le congiunzioni.
Verificare il corretto serraggio delle viti di collegamento tra
congiunzione elettromeccanica e barre collettrici. Se necessario,
procedere al riserraggio delle viti di collegamento
Tipo a pinza
Verificare la resistenza di contatto tra la pinza a monte dell’organo
di protezione e la barra relativa presente sulla finestra precedente.
In caso di resistenza superiore a 100 μOhm, la cassetta potrebbe
essere stata montata in modo errato. Smontare la cassetta,
verificare lo stato del blocco porta pinze e della finestrella presente
sull’elemento. Se la finestrella è rotta ed i contatti sono rientrati
nel blocco porta pinze, è necessario verificare l’isolamento
tra le fasi dell’impianto, sostituire la cassetta e identificare la
derivazione come non utilizzabile. Montare la nuova cassetta in
una diversa finestrella e non utilizzare più quella danneggiata.
Rilievi termici
Effettuare il rilievo termico sul coperchio nella zona della serratura
che può essere eseguito con sensori termici a contatto, con
pirometri ottici o con termocamere. La misura deve essere
effettuata con cassette funzionanti in condizioni di regime da
almeno 6 ore. Riportare i valori rilevati sul modulo allegato
unitamente alla temperatura ambiente e alla corrente di esercizio
Cassetta di derivazione
imbullonata su congiunzione
Cassetta di derivazione
a pinza
Verifiche di montaggio prima della messa in funzione
