IK: grado di protezione contro gli impatti meccanici esterni

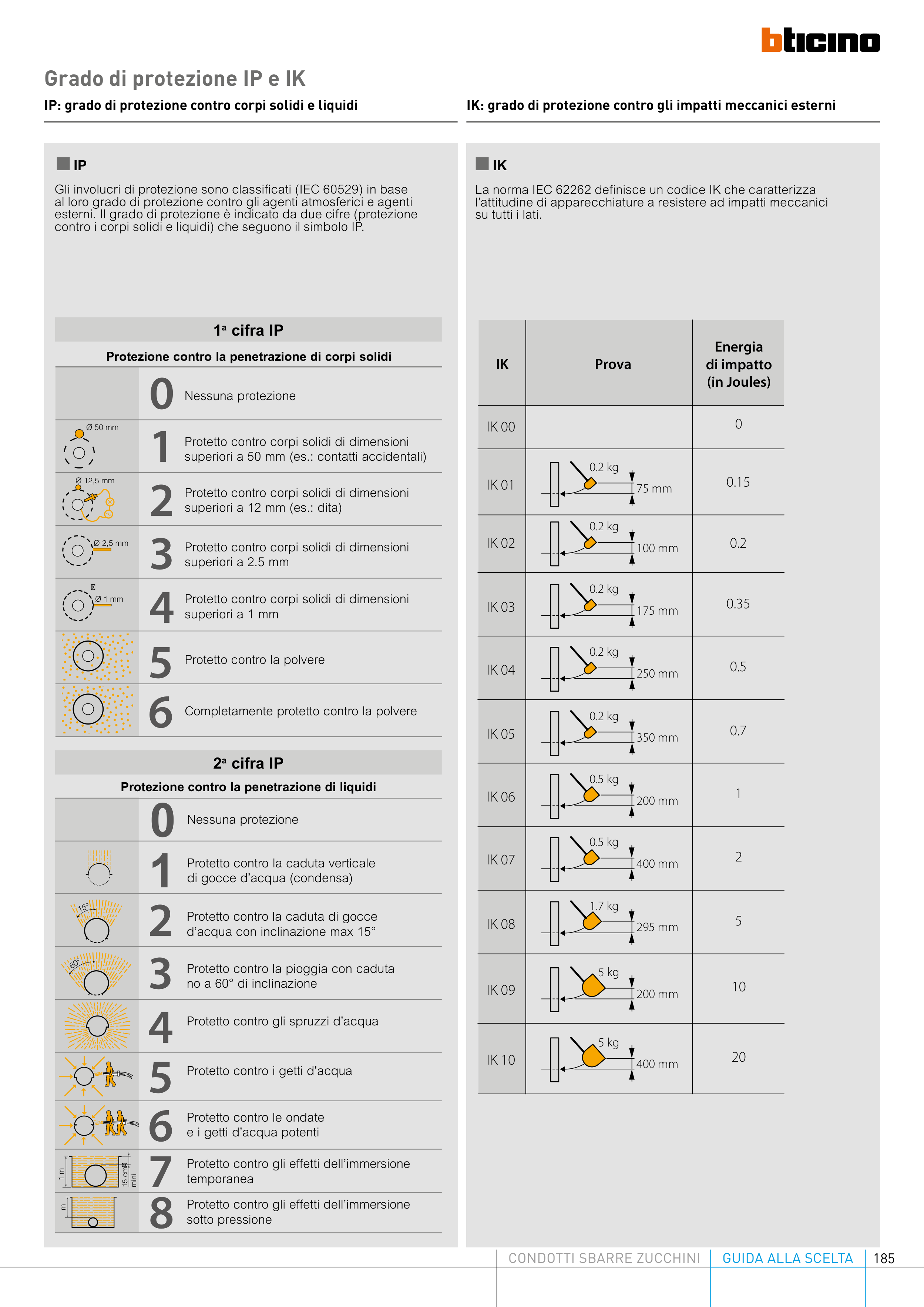

Grado di protezione IP e IK
IP: grado di protezione contro corpi solidi e liquidi
Gli involucri di protezione sono classificati (IEC 60529) in base
al loro grado di protezione contro gli agenti atmosferici e agenti
esterni. Il grado di protezione è indicato da due cifre (protezione
contro i corpi solidi e liquidi) che seguono il simbolo IP.
Protezione contro la penetrazione di corpi solidi
Protetto contro corpi solidi di dimensioni
superiori a 2.5 mm
Protetto contro corpi solidi di dimensioni
superiori a 1 mm
Protetto contro la polvere
Completamente protetto contro la polvere
Ø 2,5 mm
s52/03/95F
Ø 1 mm
s52/04/95F
�
s52/05/95F
s52/06/95F
3
4
5
6
Protetto contro corpi solidi di dimensioni
superiori a 12 mm (es.: dita)
Ø 12,5 mm
s52/02/95F
2
Protetto contro corpi solidi di dimensioni
superiori a 50 mm (es.: contatti accidentali)
1
Nessuna protezione
0
Ø 50 mm
s52/01/95F
Protezione contro la penetrazione di liquidi
2a cifra IP
1a cifra IP
Protetto contro i getti d'acqua
Protetto contro le ondate
e i getti d’acqua potenti
Protetto contro gli effetti dell’immersione
temporanea
Protetto contro gli effetti dell’immersione
sotto pressione
5
6
7
8
Protetto contro gli spruzzi d’acqua
4
Protetto contro la pioggia con caduta
no a 60° di inclinazione
3
Protetto contro la caduta di gocce
d’acqua con inclinazione max 15°
2
s52/11/95F
s52/12/95F
15 cm�
mini
s52/13/95F
1 m
m
s52/14/95F
s52/10/95F
60°
s52/09/95F
15°
s52/08/95F
■ IP
■ IK
La norma IEC 62262 definisce un codice IK che caratterizza
l’attitudine di apparecchiature a resistere ad impatti meccanici
su tutti i lati.
0
Prova
IK
IK 01
IK 02
IK 00
0.15
IK 03
2
1
5
0.7
0.2
10
0.35
0.5
IK 07
20
IK 06
IK 04
IK 05
IK 08
IK 09
IK 10
75 mm
0.2 kg
100 mm
0.2 kg
175 mm
0.2 kg
250 mm
0.2 kg
350 mm
0.2 kg
200 mm
0.5 kg
400 mm
0.5 kg
295 mm
1.7 kg
200 mm
5 kg
5 kg
400 mm
Energia
di impatto
(in Joules)
1
0
Protetto contro la caduta verticale
di gocce d’acqua (condensa)
Nessuna protezione
