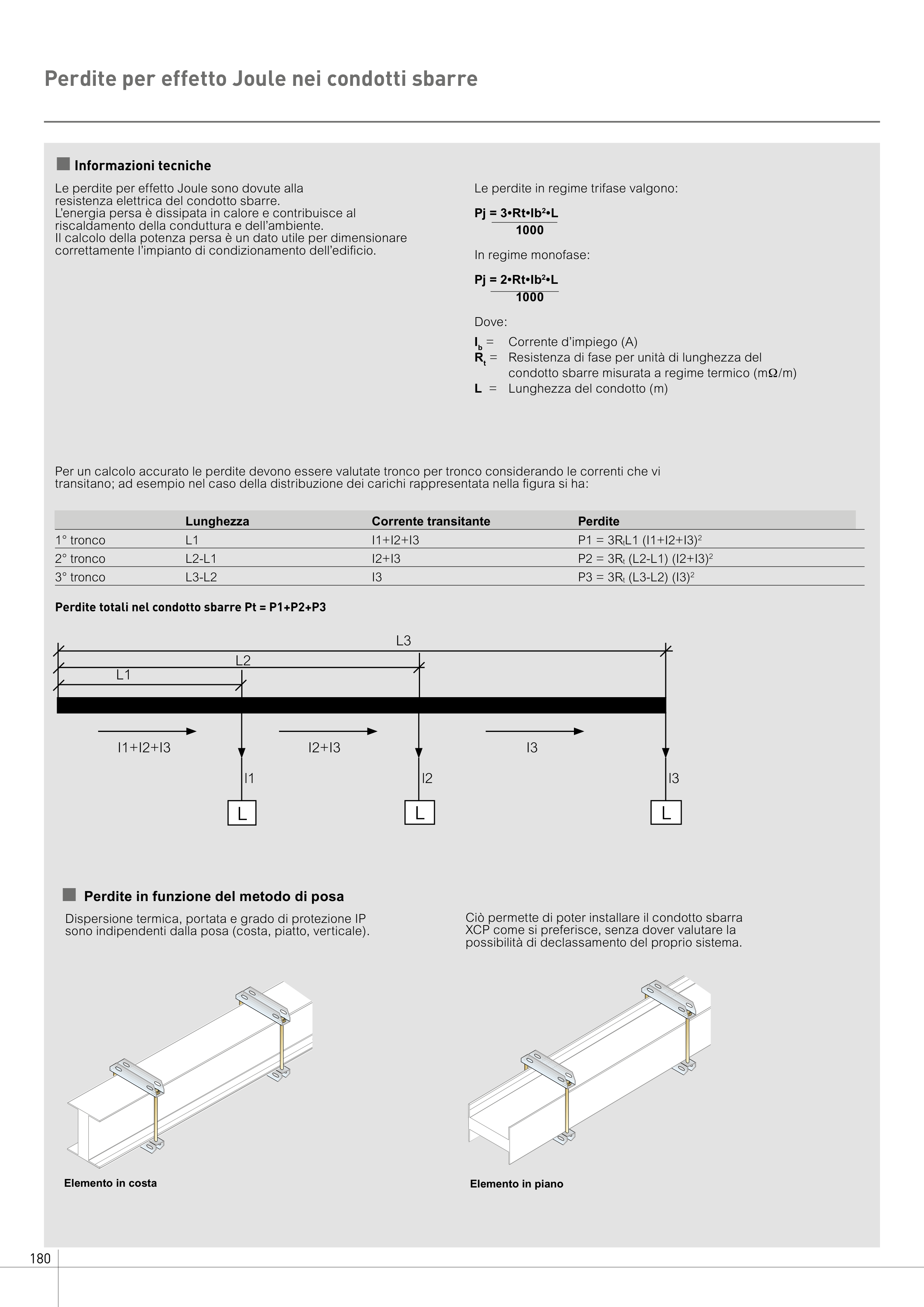

Perdite per effetto Joule nei condotti sbarre
Le perdite in regime trifase valgono:
Pj = 3•Rt•Ib2•L
1000
In regime monofase:
Pj = 2•Rt•Ib2•L
1000
Dove:
Ib =
Corrente d’impiego (A)
Rt = Resistenza di fase per unità di lunghezza del
condotto sbarre misurata a regime termico (mΩ/m)
L = Lunghezza del condotto (m)
Le perdite per effetto Joule sono dovute alla
resistenza elettrica del condotto sbarre.
L’energia persa è dissipata in calore e contribuisce al
riscaldamento della conduttura e dell’ambiente.
Il calcolo della potenza persa è un dato utile per dimensionare
correttamente l’impianto di condizionamento dell’edificio.
L1
L2
L3
L
L
L
l1
l3
l2
I1+I2+I3
I2+I3
I3
Lunghezza
Corrente transitante
Perdite
1° tronco
L1
I1+I2+I3
P1 = 3RtL1 (I1+I2+I3)2
2° tronco
L2-L1
I2+I3
P2 = 3Rt (L2-L1) (I2+I3)2
3° tronco
L3-L2
I3
P3 = 3Rt (L3-L2) (I3)2
Perdite totali nel condotto sbarre Pt = P1+P2+P3
Dispersione termica, portata e grado di protezione IP
sono indipendenti dalla posa (costa, piatto, verticale).
Elemento in costa
Elemento in piano
Ciò permette di poter installare il condotto sbarra
XCP come si preferisce, senza dover valutare la
possibilità di declassamento del proprio sistema.
■ Perdite in funzione del metodo di posa
Per un calcolo accurato le perdite devono essere valutate tronco per tronco considerando le correnti che vi
transitano; ad esempio nel caso della distribuzione dei carichi rappresentata nella figura si ha:
■ Informazioni tecniche
