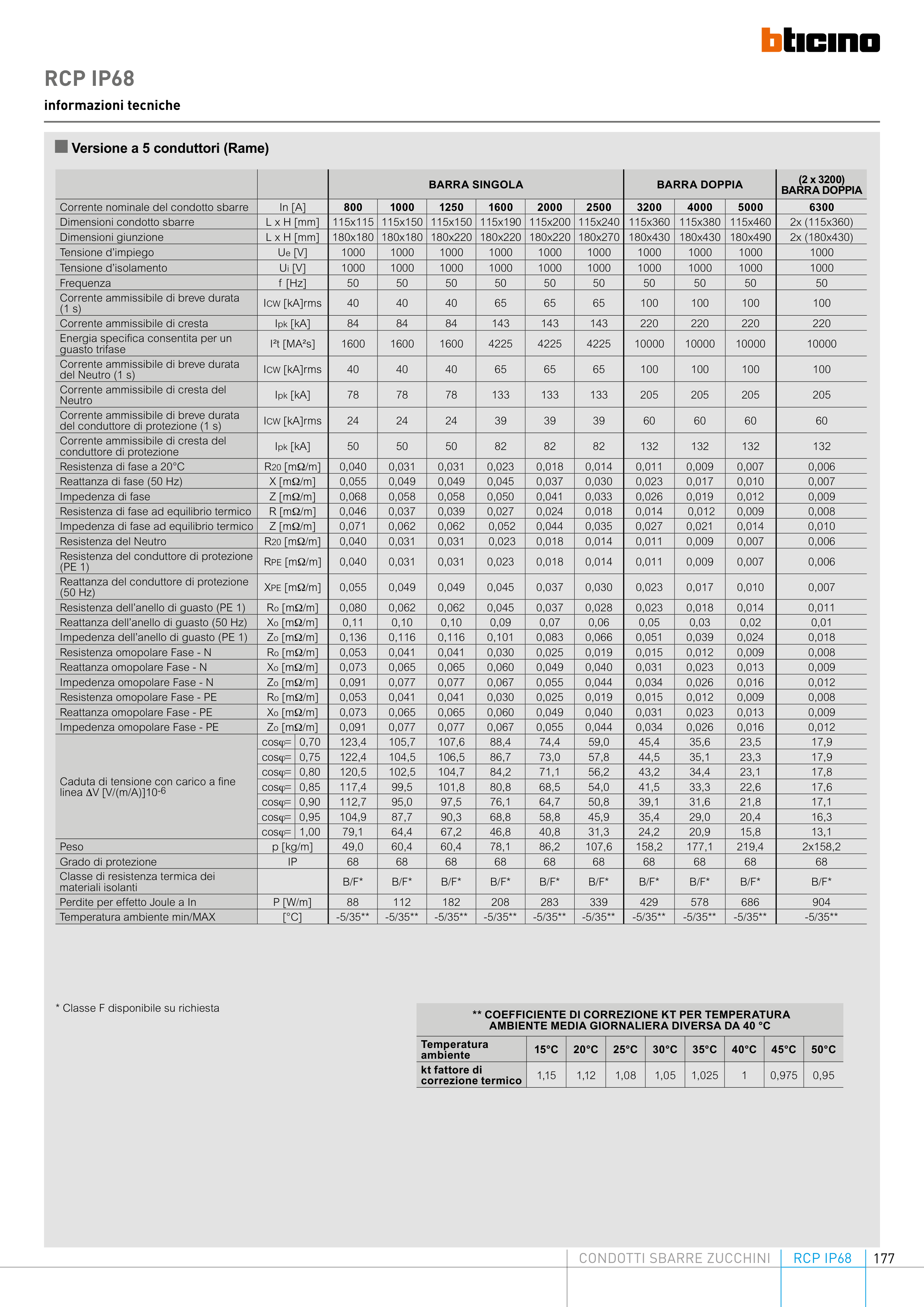

177
CONDOTTI SBARRE ZUCCHINI
RCP IP68
RCP IP68
informazioni tecniche
** COEFFICIENTE DI CORREZIONE KT PER TEMPERATURA
AMBIENTE MEDIA GIORNALIERA DIVERSA DA 40 °C
Temperatura
ambiente
15°C
20°C
25°C
30°C
35°C
40°C
45°C
50°C
kt fattore di
correzione termico
1,15
1,12
1,08
1,05
1,025
1
0,975
0,95
* Classe F disponibile su richiesta
BARRA SINGOLA
BARRA DOPPIA
(2 x 3200)
BARRA DOPPIA
Corrente nominale del condotto sbarre
In [A]
800
1000
1250
1600
2000
2500
3200
4000
5000
6300
Dimensioni condotto sbarre
L x H [mm]
115x115 115x150 115x150 115x190 115x200 115x240
115x360
115x380
115x460
2x (115x360)
Dimensioni giunzione
L x H [mm]
180x180 180x180 180x220 180x220 180x220 180x270
180x430
180x430
180x490
2x (180x430)
Tensione d’impiego
Ue [V]
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
Tensione d’isolamento
Ui [V]
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
Frequenza
f [Hz]
50
50
50
50
50
50
50
50
50
50
Corrente ammissibile di breve durata
(1 s)
ICW [kA]rms
40
40
40
65
65
65
100
100
100
100
Corrente ammissibile di cresta
Ipk [kA]
84
84
84
143
143
143
220
220
220
220
Energia specifica consentita per un
guasto trifase
I²t [MA²s]
1600
1600
1600
4225
4225
4225
10000
10000
10000
10000
Corrente ammissibile di breve durata
del Neutro (1 s)
ICW [kA]rms
40
40
40
65
65
65
100
100
100
100
Corrente ammissibile di cresta del
Neutro
Ipk [kA]
78
78
78
133
133
133
205
205
205
205
Corrente ammissibile di breve durata
del conduttore di protezione (1 s)
ICW [kA]rms
24
24
24
39
39
39
60
60
60
60
Corrente ammissibile di cresta del
conduttore di protezione
Ipk [kA]
50
50
50
82
82
82
132
132
132
132
Resistenza di fase a 20°C
R20 [mΩ/m]
0,040
0,031
0,031
0,023
0,018
0,014
0,011
0,009
0,007
0,006
Reattanza di fase (50 Hz)
X [mΩ/m]
0,055
0,049
0,049
0,045
0,037
0,030
0,023
0,017
0,010
0,007
Impedenza di fase
Z [mΩ/m]
0,068
0,058
0,058
0,050
0,041
0,033
0,026
0,019
0,012
0,009
Resistenza di fase ad equilibrio termico
R [mΩ/m]
0,046
0,037
0,039
0,027
0,024
0,018
0,014
0,012
0,009
0,008
Impedenza di fase ad equilibrio termico
Z [mΩ/m]
0,071
0,062
0,062
0,052
0,044
0,035
0,027
0,021
0,014
0,010
Resistenza del Neutro
R20 [mΩ/m]
0,040
0,031
0,031
0,023
0,018
0,014
0,011
0,009
0,007
0,006
Resistenza del conduttore di protezione
(PE 1)
RPE [mΩ/m]
0,040
0,031
0,031
0,023
0,018
0,014
0,011
0,009
0,007
0,006
Reattanza del conduttore di protezione
(50 Hz)
XPE [mΩ/m]
0,055
0,049
0,049
0,045
0,037
0,030
0,023
0,017
0,010
0,007
Resistenza dell’anello di guasto (PE 1)
Ro [mΩ/m]
0,080
0,062
0,062
0,045
0,037
0,028
0,023
0,018
0,014
0,011
Reattanza dell’anello di guasto (50 Hz)
Xo [mΩ/m]
0,11
0,10
0,10
0,09
0,07
0,06
0,05
0,03
0,02
0,01
Impedenza dell’anello di guasto (PE 1)
Zo [mΩ/m]
0,136
0,116
0,116
0,101
0,083
0,066
0,051
0,039
0,024
0,018
Resistenza omopolare Fase - N
Ro [mΩ/m]
0,053
0,041
0,041
0,030
0,025
0,019
0,015
0,012
0,009
0,008
Reattanza omopolare Fase - N
Xo [mΩ/m]
0,073
0,065
0,065
0,060
0,049
0,040
0,031
0,023
0,013
0,009
Impedenza omopolare Fase - N
Zo [mΩ/m]
0,091
0,077
0,077
0,067
0,055
0,044
0,034
0,026
0,016
0,012
Resistenza omopolare Fase - PE
Ro [mΩ/m]
0,053
0,041
0,041
0,030
0,025
0,019
0,015
0,012
0,009
0,008
Reattanza omopolare Fase - PE
Xo [mΩ/m]
0,073
0,065
0,065
0,060
0,049
0,040
0,031
0,023
0,013
0,009
Impedenza omopolare Fase - PE
Zo [mΩ/m]
0,091
0,077
0,077
0,067
0,055
0,044
0,034
0,026
0,016
0,012
Caduta di tensione con carico a fine
linea ΔV [V/(m/A)]10-6
cosϕ= 0,70
123,4
105,7
107,6
88,4
74,4
59,0
45,4
35,6
23,5
17,9
cosϕ= 0,75
122,4
104,5
106,5
86,7
73,0
57,8
44,5
35,1
23,3
17,9
cosϕ= 0,80
120,5
102,5
104,7
84,2
71,1
56,2
43,2
34,4
23,1
17,8
cosϕ= 0,85
117,4
99,5
101,8
80,8
68,5
54,0
41,5
33,3
22,6
17,6
cosϕ= 0,90
112,7
95,0
97,5
76,1
64,7
50,8
39,1
31,6
21,8
17,1
cosϕ= 0,95
104,9
87,7
90,3
68,8
58,8
45,9
35,4
29,0
20,4
16,3
cosϕ= 1,00
79,1
64,4
67,2
46,8
40,8
31,3
24,2
20,9
15,8
13,1
Peso
p [kg/m]
49,0
60,4
60,4
78,1
86,2
107,6
158,2
177,1
219,4
2x158,2
Grado di protezione
IP
68
68
68
68
68
68
68
68
68
68
Classe di resistenza termica dei
materiali isolanti
B/F*
B/F*
B/F*
B/F*
B/F*
B/F*
B/F*
B/F*
B/F*
B/F*
Perdite per effetto Joule a In
P [W/m]
88
112
182
208
283
339
429
578
686
904
Temperatura ambiente min/MAX
[°C]
-5/35**
-5/35**
-5/35**
-5/35**
-5/35**
-5/35**
-5/35**
-5/35**
-5/35**
-5/35**
■ Versione a 5 conduttori (Rame)
