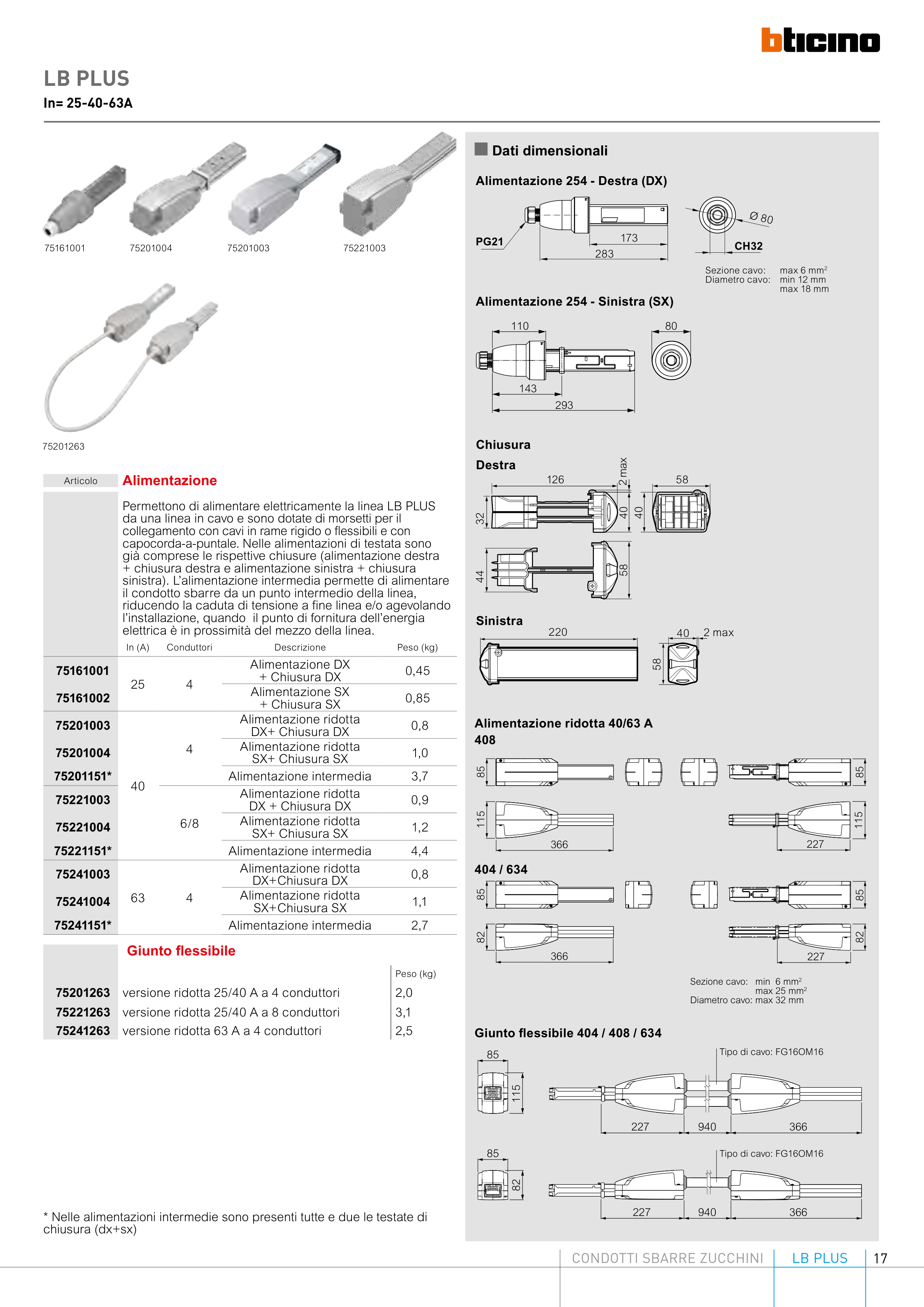

CONDOTTI SBARRE ZUCCHINI
LB PLUS
Articolo
Alimentazione
Permettono di alimentare elettricamente la linea LB PLUS
da una linea in cavo e sono dotate di morsetti per il
collegamento con cavi in rame rigido o flessibili e con
capocorda-a-puntale. Nelle alimentazioni di testata sono
già comprese le rispettive chiusure (alimentazione destra
+ chiusura destra e alimentazione sinistra + chiusura
sinistra). L’alimentazione intermedia permette di alimentare
il condotto sbarre da un punto intermedio della linea,
riducendo la caduta di tensione a fine linea e/o agevolando
l’installazione, quando il punto di fornitura dell’energia
elettrica è in prossimità del mezzo della linea.
In (A)
Conduttori
Descrizione
Peso (kg)
75161001
25
4
Alimentazione DX
+ Chiusura DX
0,45
75161002
Alimentazione SX
+ Chiusura SX
0,85
75201003
40
4
Alimentazione ridotta
DX+ Chiusura DX
0,8
75201004
Alimentazione ridotta
SX+ Chiusura SX
1,0
75201151*
Alimentazione intermedia
3,7
75221003
6/8
Alimentazione ridotta
DX + Chiusura DX
0,9
75221004
Alimentazione ridotta
SX+ Chiusura SX
1,2
75221151*
Alimentazione intermedia
4,4
75241003
63
4
Alimentazione ridotta
DX+Chiusura DX
0,8
75241004
Alimentazione ridotta
SX+Chiusura SX
1,1
75241151*
Alimentazione intermedia
2,7
Giunto flessibile
Peso (kg)
75201263
versione ridotta 25/40 A a 4 conduttori
2,0
75221263
versione ridotta 25/40 A a 8 conduttori
3,1
75241263
versione ridotta 63 A a 4 conduttori
2,5
75201263
75161001
75201004
75221003
* Nelle alimentazioni intermedie sono presenti tutte e due le testate di
chiusura (dx+sx)
Giunto flessibile 404 / 408 / 634
Chiusura
220
40
2 max
58
126
58
2 max
40
32
44
58
40
Destra
Sinistra
Alimentazione ridotta 40/63 A
408
404 / 634
LB PLUS
In= 25-40-63A
n Dati dimensionali
Sezione cavo:
max 6 mm2
Diametro cavo: min 12 mm
max 18 mm
Alimentazione 254 - Destra (DX)
115
95
PG21
173
Ø 80
283
CH32
366
115
85
366
82
85
82
115
85
227
82
227
85
85
82
85
115
227
940
366
227
940
366
85
82
85
115
227
940
366
227
940
366
Alimentazione 254 - Sinistra (SX)
143
293
110
80
Sezione cavo: min 6 mm2
max 25 mm2
Diametro cavo: max 32 mm
Tipo di cavo: FG16OM16
Tipo di cavo: FG16OM16
75201003
