CONDOTTI SBARRE ZUCCHINI
XTRA COMPACT (XCP)
A) Gancio a pavimento: utilizzare una o più di queste staffe di
sospensione, a seconda del peso di tutta la colonna montante
(comprese le cassette di derivazione). Per colonne montanti più
corte di 4 metri, fissare alla base con staffe di tipo D (vedi pag.
148), mentre per colonne montanti più lunghe, utilizzare una
sospensione di tipo C (vedi pag. 148) rispettando le distanze
massime (Dmax) indicate nelle tabelle.
B) Gancio standard: utilizzare questo tipo di staffa di sospensione
per sostenere il condotto ogni 1,5 metri di colonna montante.
C) Gancio a muro: utilizzare una o più di queste staffe di sospensione,
a seconda del peso di tutta la colonna montante (comprese le
cassette di derivazione). Per colonne montanti più corte di 4 metri,
fissare alla base con staffe di tipo B (vedi pag. 148), mentre per
colonne montanti più lunghe, utilizzare una sospensione di tipo A
(vedi pag. 148) rispettando le distanze massime (Dmax) indicate
nelle tabelle.
40 mm
5
4
C
B
3
2
1
A
N
L1
L2
L3
D*

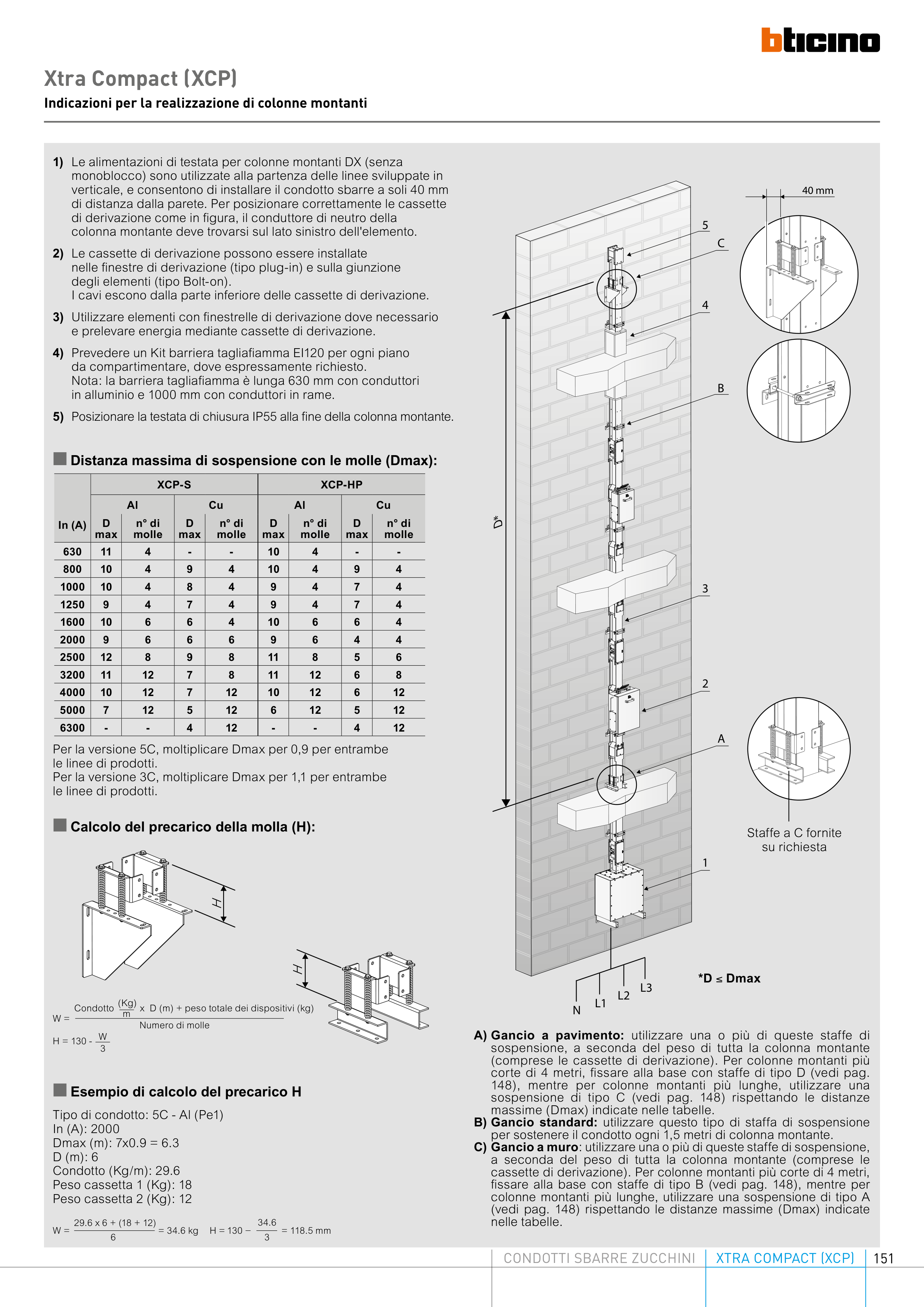

Xtra Compact (XCP)
Indicazioni per la realizzazione di colonne montanti
1) Le alimentazioni di testata per colonne montanti DX (senza
monoblocco) sono utilizzate alla partenza delle linee sviluppate in
verticale, e consentono di installare il condotto sbarre a soli 40 mm
di distanza dalla parete. Per posizionare correttamente le cassette
di derivazione come in figura, il conduttore di neutro della
colonna montante deve trovarsi sul lato sinistro dell'elemento.
2) Le cassette di derivazione possono essere installate
nelle finestre di derivazione (tipo plug-in) e sulla giunzione
degli elementi (tipo Bolt-on).
I cavi escono dalla parte inferiore delle cassette di derivazione.
3) Utilizzare elementi con finestrelle di derivazione dove necessario
e prelevare energia mediante cassette di derivazione.
4) Prevedere un Kit barriera tagliafiamma EI120 per ogni piano
da compartimentare, dove espressamente richiesto.
Nota: la barriera tagliafiamma è lunga 630 mm con conduttori
in alluminio e 1000 mm con conduttori in rame.
5) Posizionare la testata di chiusura IP55 alla fine della colonna montante.
Tipo di condotto: 5C - Al (Pe1)
In (A): 2000
Dmax (m): 7x0.9 = 6.3
D (m): 6
Condotto (Kg/m): 29.6
Peso cassetta 1 (Kg): 18
Peso cassetta 2 (Kg): 12
n Distanza massima di sospensione con le molle (Dmax):
n Calcolo del precarico della molla (H):
n Esempio di calcolo del precarico H
Per la versione 5C, moltiplicare Dmax per 0,9 per entrambe
le linee di prodotti.
Per la versione 3C, moltiplicare Dmax per 1,1 per entrambe
le linee di prodotti.
*D ≤ Dmax
H
H
3
W =
H = 130 -
Condotto x D (m) + peso totale dei dispositivi (kg)
Numero di molle
W
(Kg)
m
W =
H =
= 34.6 kg
34.6
= 118.5 mm
29.6 x 6 + (18 + 12)
130
6
3
Staffe a C fornite
su richiesta
XCP-S
XCP-HP
Al
Cu
Al
Cu
In (A)
D
max
n° di
molle
D
max
n° di
molle
D
max
n° di
molle
D
max
n° di
molle
630
11
4
-
-
10
4
-
-
800
10
4
9
4
10
4
9
4
1000
10
4
8
4
9
4
7
4
1250
9
4
7
4
9
4
7
4
1600
10
6
6
4
10
6
6
4
2000
9
6
6
6
9
6
4
4
2500
12
8
9
8
11
8
5
6
3200
11
12
7
8
11
12
6
8
4000
10
12
7
12
10
12
6
12
5000
7
12
5
12
6
12
5
12
6300
-
-
4
12
-
-
4
12
