146
XCP-S 3C - 4C - 5C
In (A)
DIMENSIONI (mm)
AL
CU
L
A
B
C
D
E
630–1000
800–1250
1000
400
210
310
105
400
1250
1000
400
250
310
125
400
1600
1600–2000
1000
400
280
310
140
400
2000
1000
400
325
310
162.5
400
2500
1000
400
380
310
190
400
2500
3200
1000
400
460
310
230
400
3200
4000
1000
400
520
310
260
400
4000
5000
1000
400
560
310
280
400
5000
6300
1250
820
670
460
335
500
XCP include altri elementi che permettono di modificare il percorso
del condotto sbarre secondo i requisiti del progetto.
Elementi di connessione con uscita barre + doppio angolo
Nota: per ulteriori informazioni sugli accessori di questa pagina, si prega di contattare BTicino
Elementi di connessione con uscita barre + angolo
RCP
=
D
=
D
XCP-S
XCP-HP
L(nominale)
E
300
C
A
B
XCP-HP 3C - 4C - 5C
In (A)
DIMENSIONI (mm)
AL
CU
L
A
B
C
D
E
630–1000
800–1250
1000
400
210
310
105
400
1250
1000
400
210
310
125
400
1600
1000
400
280
310
140
400
1600–2000
1000
400
250
310
125
400
2000
1000
400
325
310
162.5
400
2500
1000
400
280
310
140
400
2500
3200
1000
400
460
310
230
400
3200
4000
1000
400
520
310
260
400
4000
5000
1000
400
560
310
280
400
5000
6300
1250
820
820
460
410
500

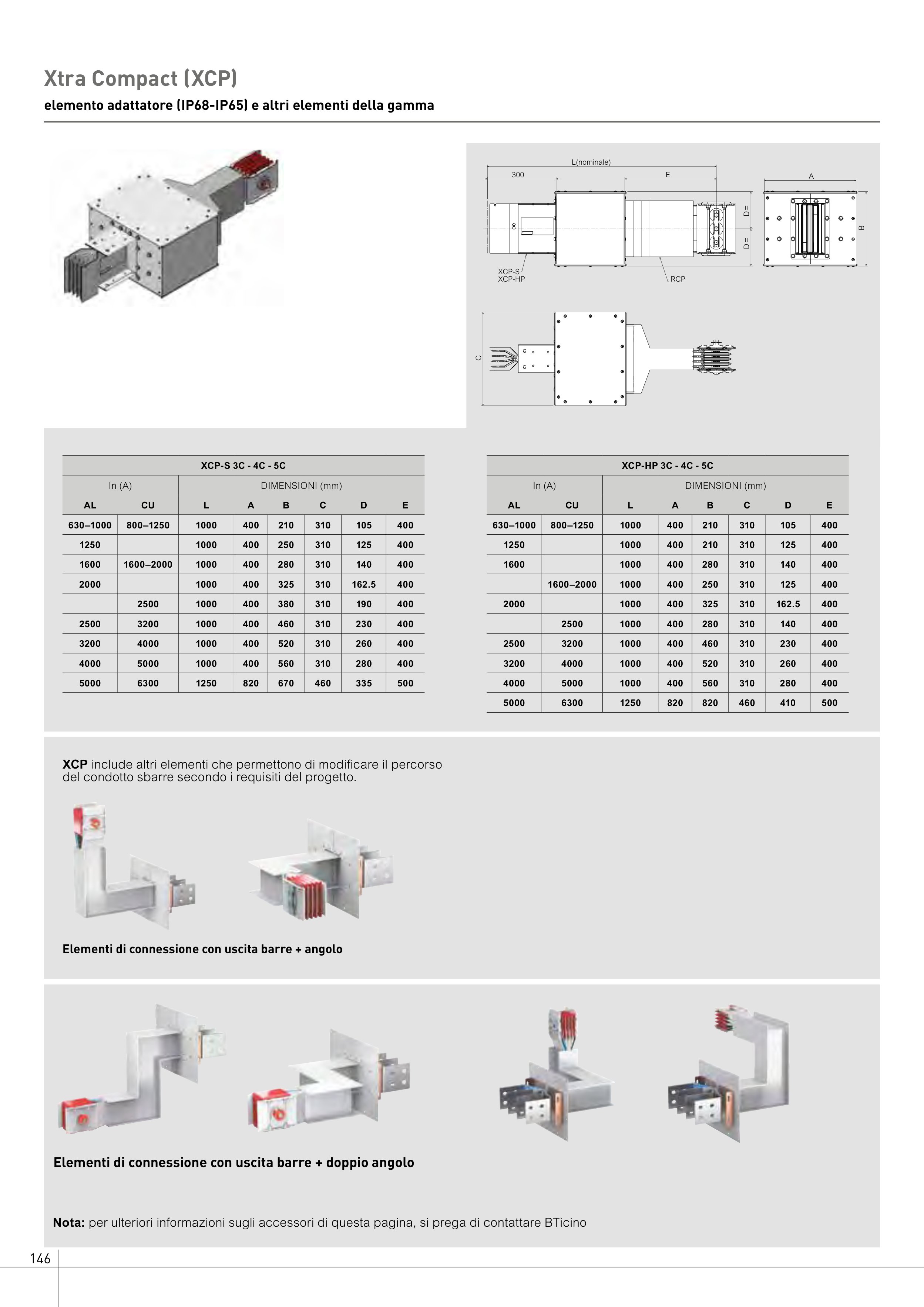

Xtra Compact (XCP)
elemento adattatore (IP68-IP65) e altri elementi della gamma
