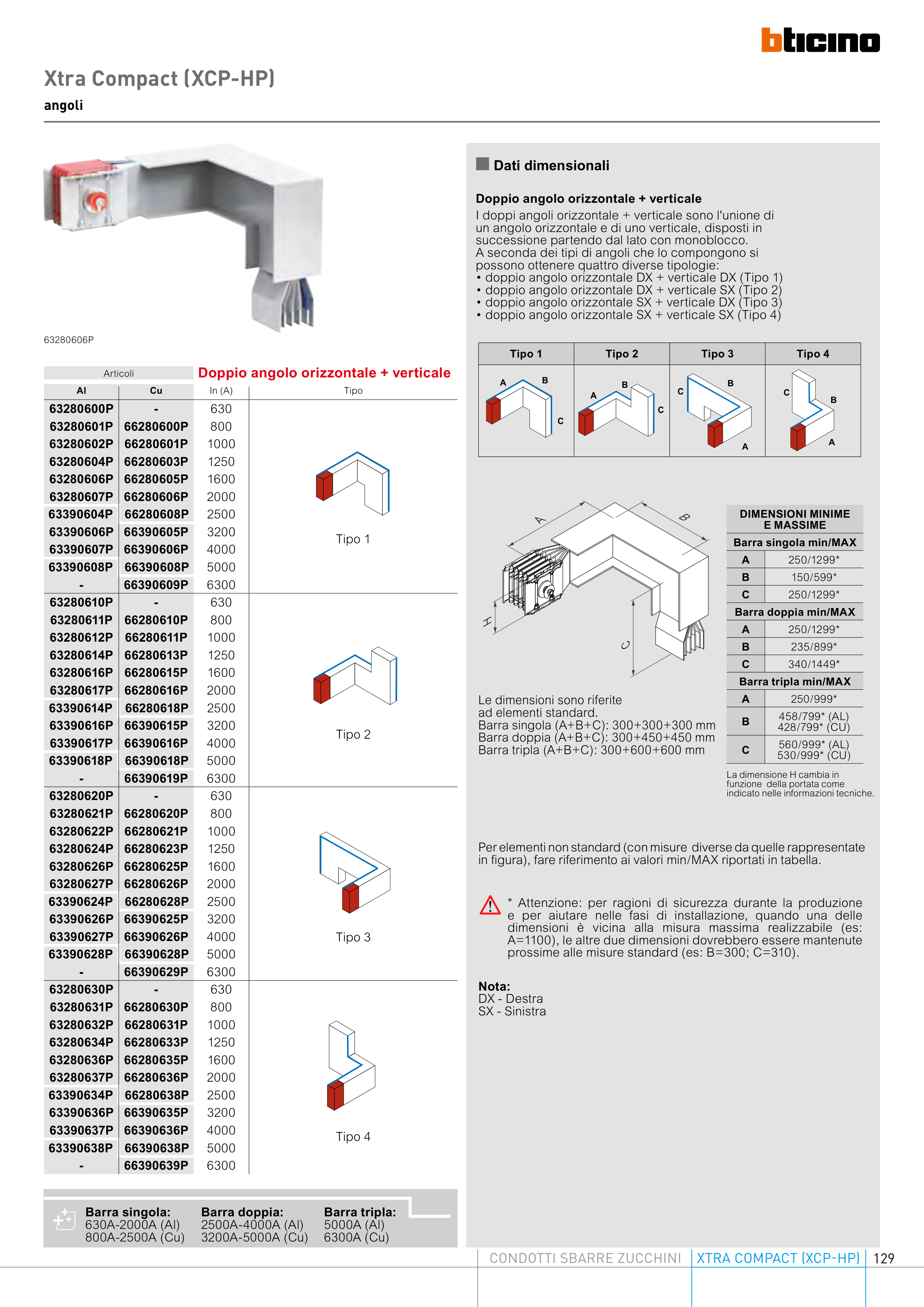

129
CONDOTTI SBARRE ZUCCHINI
XTRA COMPACT (XCP-HP)
Xtra Compact (XCP-HP)
angoli
Nota:
DX - Destra
SX - Sinistra
DIMENSIONI MINIME
E MASSIME
Barra singola min/MAX
A
250/1299*
B
150/599*
C
250/1299*
Barra doppia min/MAX
A
250/1299*
B
235/899*
C
340/1449*
Barra tripla min/MAX
A
250/999*
B
458/799* (AL)
428/799* (CU)
C
560/999* (AL)
530/999* (CU)
Doppio angolo orizzontale + verticale
I doppi angoli orizzontale + verticale sono l'unione di
un angolo orizzontale e di uno verticale, disposti in
successione partendo dal lato con monoblocco.
A seconda dei tipi di angoli che lo compongono si
possono ottenere quattro diverse tipologie:
• doppio angolo orizzontale DX + verticale DX (Tipo 1)
• doppio angolo orizzontale DX + verticale SX (Tipo 2)
• doppio angolo orizzontale SX + verticale DX (Tipo 3)
• doppio angolo orizzontale SX + verticale SX (Tipo 4)
Tipo 1
Tipo 2
Tipo 3
Tipo 4
A
B
C
A
B
C
A
B
C
A
B
C
n Dati dimensionali
La dimensione H cambia in
funzione della portata come
indicato nelle informazioni tecniche.
Le dimensioni sono riferite
ad elementi standard.
Barra singola (A+B+C): 300+300+300 mm
Barra doppia (A+B+C): 300+450+450 mm
Barra tripla (A+B+C): 300+600+600 mm
Per elementi non standard (con misure diverse da quelle rappresentate
in figura), fare riferimento ai valori min/MAX riportati in tabella.
Articoli
Doppio angolo orizzontale + verticale
Al
Cu
In (A)
Tipo
63280600P
-
630
Tipo 1
63280601P
66280600P
800
63280602P
66280601P
1000
63280604P
66280603P
1250
63280606P
66280605P
1600
63280607P
66280606P
2000
63390604P
66280608P
2500
63390606P
66390605P
3200
63390607P
66390606P
4000
63390608P
66390608P
5000
-
66390609P
6300
63280610P
-
630
Tipo 2
63280611P
66280610P
800
63280612P
66280611P
1000
63280614P
66280613P
1250
63280616P
66280615P
1600
63280617P
66280616P
2000
63390614P
66280618P
2500
63390616P
66390615P
3200
63390617P
66390616P
4000
63390618P
66390618P
5000
-
66390619P
6300
63280620P
-
630
Tipo 3
63280621P
66280620P
800
63280622P
66280621P
1000
63280624P
66280623P
1250
63280626P
66280625P
1600
63280627P
66280626P
2000
63390624P
66280628P
2500
63390626P
66390625P
3200
63390627P
66390626P
4000
63390628P
66390628P
5000
-
66390629P
6300
63280630P
-
630
Tipo 4
63280631P
66280630P
800
63280632P
66280631P
1000
63280634P
66280633P
1250
63280636P
66280635P
1600
63280637P
66280636P
2000
63390634P
66280638P
2500
63390636P
66390635P
3200
63390637P
66390636P
4000
63390638P
66390638P
5000
-
66390639P
6300
A
C
H
B
63280606P
* Attenzione: per ragioni di sicurezza durante la produzione
e per aiutare nelle fasi di installazione, quando una delle
dimensioni è vicina alla misura massima realizzabile (es:
A=1100), le altre due dimensioni dovrebbero essere mantenute
prossime alle misure standard (es: B=300; C=310).
Barra singola:
630A-2000A (Al)
800A-2500A (Cu)
Barra doppia:
2500A-4000A (Al)
3200A-5000A (Cu)
Barra tripla:
5000A (Al)
6300A (Cu)
