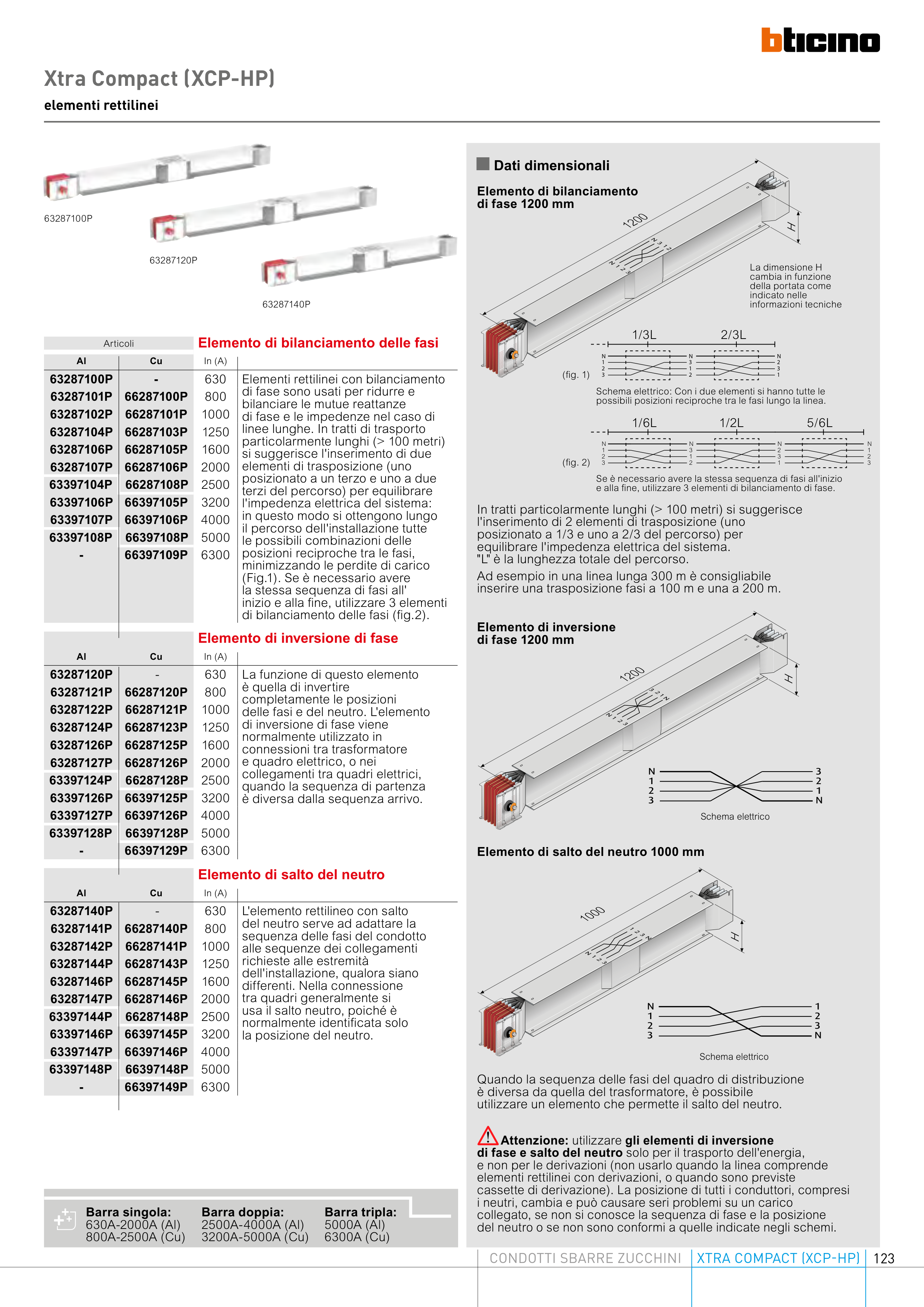

Xtra Compact (XCP-HP)
elementi rettilinei
Quando la sequenza delle fasi del quadro di distribuzione
è diversa da quella del trasformatore, è possibile
utilizzare un elemento che permette il salto del neutro.
Elemento di salto del neutro 1000 mm
In tratti particolarmente lunghi (> 100 metri) si suggerisce
l'inserimento di 2 elementi di trasposizione (uno
posizionato a 1/3 e uno a 2/3 del percorso) per
equilibrare l'impedenza elettrica del sistema.
"L" è la lunghezza totale del percorso.
Ad esempio in una linea lunga 300 m è consigliabile
inserire una trasposizione fasi a 100 m e una a 200 m.
n Dati dimensionali
Elemento di bilanciamento
di fase 1200 mm
La dimensione H
cambia in funzione
della portata come
indicato nelle
informazioni tecniche
1/3L
1/6L
2/3L
1/2L
Attenzione: utilizzare gli elementi di inversione
di fase e salto del neutro solo per il trasporto dell'energia,
e non per le derivazioni (non usarlo quando la linea comprende
elementi rettilinei con derivazioni, o quando sono previste
cassette di derivazione). La posizione di tutti i conduttori, compresi
i neutri, cambia e può causare seri problemi su un carico
collegato, se non si conosce la sequenza di fase e la posizione
del neutro o se non sono conformi a quelle indicate negli schemi.
1200
1000
Schema elettrico: Con i due elementi si hanno tutte le
possibili posizioni reciproche tra le fasi lungo la linea.
Se è necessario avere la stessa sequenza di fasi all'inizio
e alla fine, utilizzare 3 elementi di bilanciamento di fase.
N
1
2
3
N
1
2
3
N
3
1
2
1
2
3
N
N
1
2
3
1
2
3
N
N
2
3
1
N
1
2
3
N
1
2
3
N
1
2
3
N
3
1
2
1
2
3
N
N
1
2
3
1
2
3
N
N
2
3
1
N
1
2
3
N
1
2
3
N
1
2
3
N
3
1
2
1
2
3
N
N
1
2
3
1
2
3
N
N
2
3
1
N
1
2
3
N
1
2
3
N
3
1
2
1
2
3
N
N
1
2
3
1
2
3
N
N
2
3
1
Schema elettrico
1200
Schema elettrico
63287100P
63287120P
63287140P
Articoli
Elemento di bilanciamento delle fasi
Al
Cu
In (A)
63287100P
-
630
Elementi rettilinei con bilanciamento
di fase sono usati per ridurre e
bilanciare le mutue reattanze
di fase e le impedenze nel caso di
linee lunghe. In tratti di trasporto
particolarmente lunghi (> 100 metri)
si suggerisce l'inserimento di due
elementi di trasposizione (uno
posizionato a un terzo e uno a due
terzi del percorso) per equilibrare
l'impedenza elettrica del sistema:
in questo modo si ottengono lungo
il percorso dell'installazione tutte
le possibili combinazioni delle
posizioni reciproche tra le fasi,
minimizzando le perdite di carico
(Fig.1). Se è necessario avere
la stessa sequenza di fasi all'
inizio e alla fine, utilizzare 3 elementi
di bilanciamento delle fasi (fig.2).
63287101P
66287100P
800
63287102P
66287101P
1000
63287104P
66287103P
1250
63287106P
66287105P
1600
63287107P
66287106P
2000
63397104P
66287108P
2500
63397106P
66397105P
3200
63397107P
66397106P
4000
63397108P
66397108P
5000
-
66397109P
6300
Elemento di inversione di fase
Al
Cu
In (A)
63287120P
-
630
La funzione di questo elemento
è quella di invertire
completamente le posizioni
delle fasi e del neutro. L'elemento
di inversione di fase viene
normalmente utilizzato in
connessioni tra trasformatore
e quadro elettrico, o nei
collegamenti tra quadri elettrici,
quando la sequenza di partenza
è diversa dalla sequenza arrivo.
63287121P
66287120P
800
63287122P
66287121P
1000
63287124P
66287123P
1250
63287126P
66287125P
1600
63287127P
66287126P
2000
63397124P
66287128P
2500
63397126P
66397125P
3200
63397127P
66397126P
4000
63397128P
66397128P
5000
-
66397129P
6300
Elemento di salto del neutro
Al
Cu
In (A)
63287140P
-
630
L'elemento rettilineo con salto
del neutro serve ad adattare la
sequenza delle fasi del condotto
alle sequenze dei collegamenti
richieste alle estremità
dell'installazione, qualora siano
differenti. Nella connessione
tra quadri generalmente si
usa il salto neutro, poiché è
normalmente identificata solo
la posizione del neutro.
63287141P
66287140P
800
63287142P
66287141P
1000
63287144P
66287143P
1250
63287146P
66287145P
1600
63287147P
66287146P
2000
63397144P
66287148P
2500
63397146P
66397145P
3200
63397147P
66397146P
4000
63397148P
66397148P
5000
-
66397149P
6300
H
H
H
5/6L
(fig. 1)
(fig. 2)
Barra singola:
630A-2000A (Al)
800A-2500A (Cu)
Barra doppia:
2500A-4000A (Al)
3200A-5000A (Cu)
Barra tripla:
5000A (Al)
6300A (Cu)
Elemento di inversione
di fase 1200 mm
