112
3P+N+PE+FE
BARRA SINGOLA
BARRA DOPPIA
BARRA
TRIPLA
Corrente nominale
In [A]
630
800
1000
1250
1600
2000
2500
3200
4000
5000
Dimensioni condotto sbarre
L x H [mm]
120 x 130 120 x 130 120 x 130
120 x 170 120 x 200 120 x 220 120 x 380 120 x 440 120 x 480 120 x 590
Tensione d'impiego
Ue [V]
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
Tensione d'isolamento
Ui [V]
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
Frequenza
f [Hz]
50
50
50
50
50
50
50
50
50
50
Corrente ammissibile di breve durata (1 s)
ICW [kA]rms
25***
25***
36
42
42
50
65
80
100
120
Corrente ammissibile di cresta
Ipk [kA]
53
53
76
88
88
105
143
176
220
264
Energia specifica consentita per un
guasto trifase
I²t [MA²s]
312
312
1296
1764
1764
2500
4225
6400
10000
14400
Corrente ammissibile di breve durata del
Neutro (1 s) e FE
ICW [kA]rms
25***
25***
36
42
42
50
65
80
100
120
Corrente ammissibile di cresta del Neutro
e FE
Ipk [kA]
49
49
71
82
82
98
133
164
205
246
Corrente ammissibile di breve durata del
conduttore di protezione PE (1 s)
ICW [kA]rms
15***
15***
22
25
25
30
39
48
60
72
Corrente ammissibile di cresta del
conduttore di protezione PE
Ipk [kA]
30
30
46
53
53
63
82
101
132
158
Resistenza di fase a 20 °C
R20 [mΩ/m]
0,140
0,092
0,077
0,057
0,041
0,029
0,029
0,021
0,014
0,011
Reattanza di fase (50 Hz)
X [mΩ/m]
0,023
0,017
0,017
0,016
0,015
0,014
0,011
0,007
0,006
0,005
Impedenza di fase
Z [mΩ/m]
0,142
0,094
0,079
0,060
0,044
0,032
0,031
0,022
0,016
0,012
Resistenza di fase ad equilibrio termico
R [mΩ/m]
0,185
0,122
0,104
0,080
0,058
0,040
0,041
0,030
0,021
0,015
Impedenza di fase ad equilibrio termico
Z [mΩ/m]
0,186
0,123
0,105
0,081
0,059
0,043
0,042
0,031
0,022
0,016
Resistenza del Neutro
R20 [mΩ/m]
0,140
0,092
0,077
0,057
0,041
0,029
0,029
0,021
0,014
0,011
Resistenza funzionale di terra (FE)
R20 [mΩ/m]
0,140
0,092
0,077
0,057
0,041
0,029
0,029
0,021
0,014
0,011
Reattanza funzionale di terra (FE)
X [mΩ/m]
0,023
0,017
0,017
0,016
0,015
0,014
0,011
0,007
0,006
0,005
Resistenza del conduttore di protezione
(PE 1)
RPE [mΩ/m]
0,132
0,132
0,132
0,119
0,110
0,106
0,078
0,071
0,067
0,040
Resistenza del conduttore di protezione
(PE 2)
RPE [mΩ/m]
0,049
0,049
0,049
0,038
0,032
0,025
0,021
0,017
0,016
0,013
Resistenza del conduttore di protezione
(PE 3)
RPE [mΩ/m]
0,084
0,084
0,084
0,064
0,054
0,049
0,035
0,029
0,026
0,021
Reattanza del conduttore di protezione
(50 Hz)
XPE [mΩ/m]
0,080
0,078
0,078
0,048
0,039
0,028
0,020
0,015
0,016
0,014
Resistenza dell'anello di guasto (PE 1)
Ro [mΩ/m]
0,272
0,224
0,208
0,176
0,152
0,135
0,107
0,092
0,082
0,051
Resistenza dell'anello di guasto (PE 2)
Ro [mΩ/m]
0,190
0,142
0,126
0,095
0,073
0,054
0,049
0,038
0,030
0,023
Resistenza dell'anello di guasto (PE 3)
Ro [mΩ/m]
0,224
0,176
0,161
0,121
0,096
0,078
0,064
0,050
0,040
0,032
Reattanza dell'anello di guasto (50 Hz)
Xo [mΩ/m]
0,10
0,10
0,10
0,06
0,05
0,04
0,03
0,02
0,02
0,02
Impedenza dell'anello di guasto (PE 1)
Zo [mΩ/m]
0,291
0,243
0,229
0,188
0,161
0,142
0,111
0,094
0,085
0,054
Impedenza dell'anello di guasto (PE 2)
Zo [mΩ/m]
0,216
0,171
0,158
0,115
0,091
0,069
0,058
0,044
0,037
0,030
Impedenza dell'anello di guasto (PE 3)
Zo [mΩ/m]
0,247
0,200
0,187
0,137
0,110
0,089
0,071
0,054
0,046
0,037
Resistenza omopolare Fase - N e FE
Ro [mΩ/m]
0,187
0,123
0,102
0,077
0,055
0,039
0,038
0,028
0,019
0,014
Reattanza omopolare Fase - N e FE
Xo [mΩ/m]
0,031
0,023
0,023
0,021
0,020
0,019
0,015
0,009
0,008
0,007
Impedenza omopolare Fase - N e FE
Zo [mΩ/m]
0,189
0,125
0,105
0,080
0,059
0,043
0,041
0,029
0,021
0,016
Resistenza omopolare Fase - PE
Ro [mΩ/m]
0,178
0,162
0,157
0,138
0,124
0,116
0,088
0,078
0,072
0,044
Reattanza omopolare Fase - PE
Xo [mΩ/m]
0,088
0,084
0,084
0,053
0,044
0,033
0,024
0,017
0,018
0,016
Impedenza omopolare Fase - PE
Zo [mΩ/m]
0,199
0,183
0,178
0,148
0,132
0,120
0,091
0,080
0,075
0,047
Caduta di tensione con carico distribuito
ΔV [V/(m*A)]10-6
cosϕ = 0,70
126,3
84,4
73,4
58,1
44,1
33,2
31,5
22,4
16,3
12,4
cosϕ = 0,75
133,3
88,9
77,1
60,8
45,9
34,3
32,8
23,3
17,0
12,9
cosϕ = 0,80
140,1
93,3
80,7
63,4
47,6
35,3
34,0
24,2
17,6
13,3
cosϕ = 0,85
146,6
97,5
84,1
65,9
49,2
36,1
35,1
25,1
18,1
13,6
cosϕ = 0,90
152,8
101,5
87,3
68,0
50,5
36,8
36,0
25,8
18,5
13,9
cosϕ = 0,95
158,4
104,9
90,0
69,8
51,4
37,0
36,5
26,4
18,8
14,0
cosϕ = 1,00
160,2
105,6
89,9
68,9
49,8
35,0
35,3
25,8
18,0
13,3
Peso (PE 1)
p [kg/m]
15,3
17,0
17,6
20,9
25,2
31,1
38,3
47,1
58,0
98,2
Peso (PE 2)
p [kg/m]
18,6
20,3
20,9
25,3
30,3
37,6
46,3
56,6
68,6
111,3
Peso (PE 3)
p [kg/m]
16,4
18,0
18,7
22,3
26,9
33,0
40,9
50,2
61,5
102,5
Carico d'incendio
[kWh/m]
5,6
6,9
6,9
7,5
10,6
13,1
20,0
23,8
26,3
27,3
Grado di protezione
IP
55 /65*
55 /65*
55 /65*
55 /65*
55 /65*
55 /65*
55 /65*
55 /65*
55 /65*
55 /65*
Classe di resistenza termica
dei materiali isolanti
B/F**
B/F**
B/F**
B/F**
B/F**
B/F**
B/F**
B/F**
B/F**
B/F**
Perdite per effetto Joule a In
P [W/m]
220
234
311
373
442
485
765
914
1000
1154
Temperatura ambiente min/
MAX (media giornaliera)
[°C]
-5/+50
-5/+50
-5/+50
-5/+50
-5/+50
-5/+50
-5/+50
-5/+50
-5/+50
-5/+50
* IP65 disponibile su richiesta per le linee di alimentazione
** Classe F disponibile su richiesta
*** Valore Icw a 0,5s.
Oltre i 35°C sarà necessario declassare il condotto sbarre e per temperature
ambientali inferiori a -5°C contattare il supporto tecnico.
I dati di questa pagina si riferiscono alla frequenza di 50 Hz. Per 60 Hz, contattare BTicino.

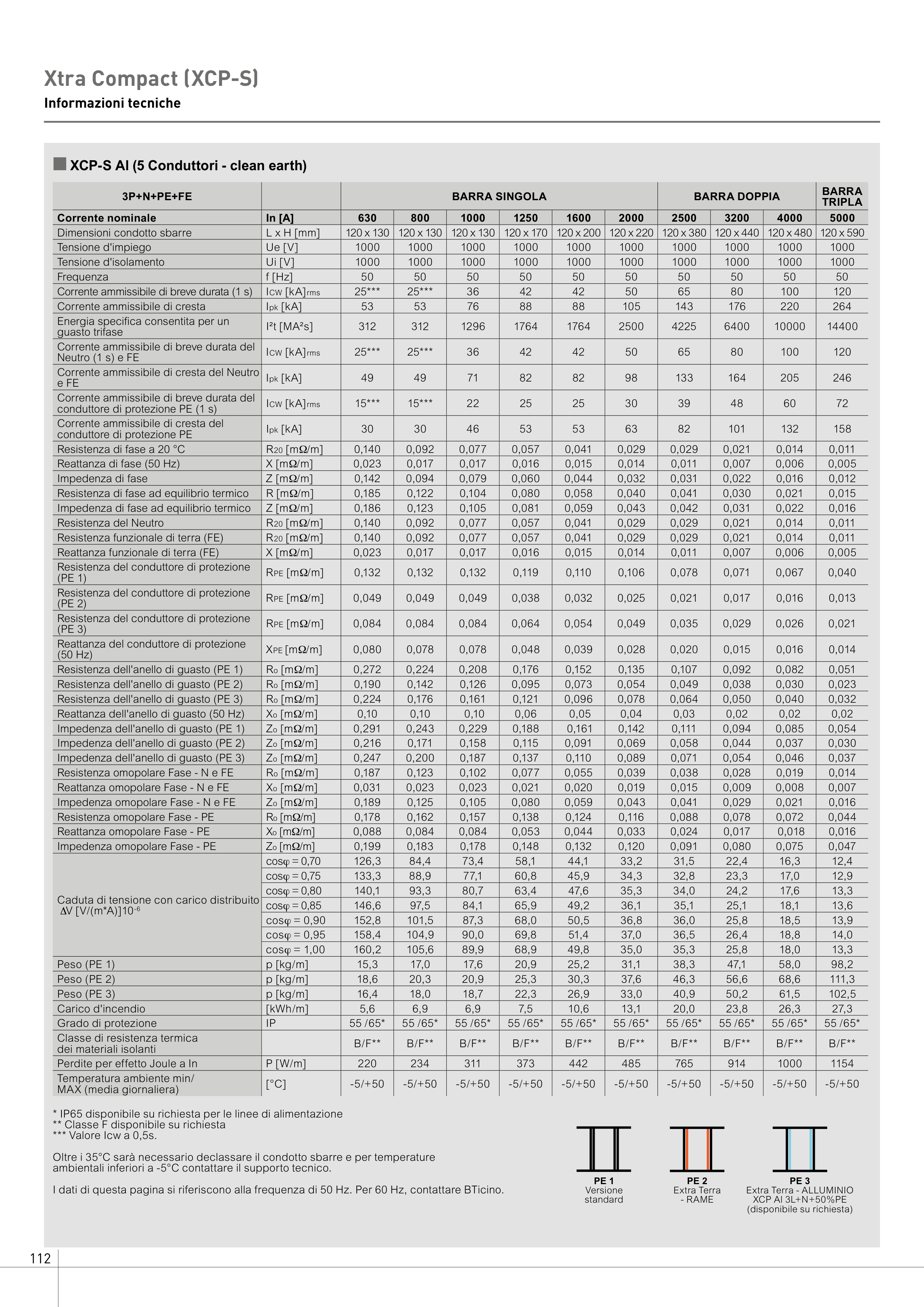

Xtra Compact (XCP-S)
Informazioni tecniche
n XCP-S Al (5 Conduttori - clean earth)
PE 1
Versione
standard
PE 2
Extra Terra
- RAME
PE 3
Extra Terra - ALLUMINIO
XCP Al 3L+N+50%PE
(disponibile su richiesta)
