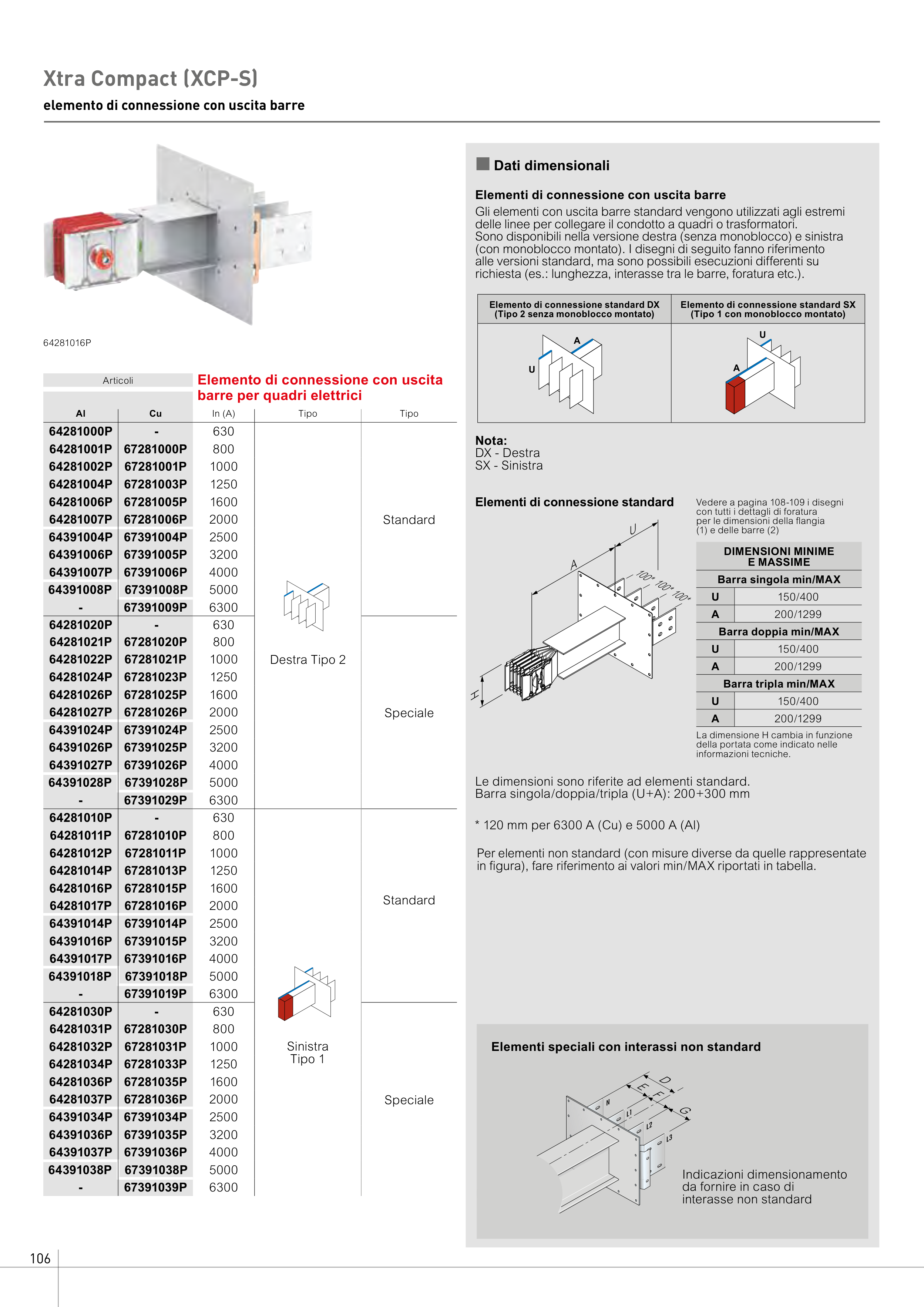

106
H
Xtra Compact (XCP-S)
elemento di connessione con uscita barre
Elementi di connessione standard
DIMENSIONI MINIME
E MASSIME
Barra singola min/MAX
U
150/400
A
200/1299
Barra doppia min/MAX
U
150/400
A
200/1299
Barra tripla min/MAX
U
150/400
A
200/1299
Per elementi non standard (con misure diverse da quelle rappresentate
in figura), fare riferimento ai valori min/MAX riportati in tabella.
Elementi di connessione con uscita barre
Gli elementi con uscita barre standard vengono utilizzati agli estremi
delle linee per collegare il condotto a quadri o trasformatori.
Sono disponibili nella versione destra (senza monoblocco) e sinistra
(con monoblocco montato). I disegni di seguito fanno riferimento
alle versioni standard, ma sono possibili esecuzioni differenti su
richiesta (es.: lunghezza, interasse tra le barre, foratura etc.).
Elemento di connessione standard DX
(Tipo 2 senza monoblocco montato)
Elemento di connessione standard SX
(Tipo 1 con monoblocco montato)
Indicazioni dimensionamento
da fornire in caso di
interasse non standard
Elementi speciali con interassi non standard
F
E
D
G
n Dati dimensionali
Nota:
DX - Destra
SX - Sinistra
Vedere a pagina 108-109 i disegni
con tutti i dettagli di foratura
per le dimensioni della flangia
(1) e delle barre (2)
La dimensione H cambia in funzione
della portata come indicato nelle
informazioni tecniche.
U
A
A
U
Le dimensioni sono riferite ad elementi standard.
Barra singola/doppia/tripla (U+A): 200+300 mm
Articoli
Elemento di connessione con uscita
barre per quadri elettrici
Al
Cu
In (A)
Tipo
Tipo
64281000P
-
630
Destra Tipo 2
Standard
64281001P
67281000P
800
64281002P
67281001P
1000
64281004P
67281003P
1250
64281006P
67281005P
1600
64281007P
67281006P
2000
64391004P
67391004P
2500
64391006P
67391005P
3200
64391007P
67391006P
4000
64391008P
67391008P
5000
-
67391009P
6300
64281020P
-
630
Speciale
64281021P
67281020P
800
64281022P
67281021P
1000
64281024P
67281023P
1250
64281026P
67281025P
1600
64281027P
67281026P
2000
64391024P
67391024P
2500
64391026P
67391025P
3200
64391027P
67391026P
4000
64391028P
67391028P
5000
-
67391029P
6300
64281010P
-
630
Sinistra
Tipo 1
Standard
64281011P
67281010P
800
64281012P
67281011P
1000
64281014P
67281013P
1250
64281016P
67281015P
1600
64281017P
67281016P
2000
64391014P
67391014P
2500
64391016P
67391015P
3200
64391017P
67391016P
4000
64391018P
67391018P
5000
-
67391019P
6300
64281030P
-
630
Speciale
64281031P
67281030P
800
64281032P
67281031P
1000
64281034P
67281033P
1250
64281036P
67281035P
1600
64281037P
67281036P
2000
64391034P
67391034P
2500
64391036P
67391035P
3200
64391037P
67391036P
4000
64391038P
67391038P
5000
-
67391039P
6300
100* 100* 100*
* 120 mm per 6300 A (Cu) e 5000 A (Al)
A
U
64281016P
