105
CONDOTTI SBARRE ZUCCHINI

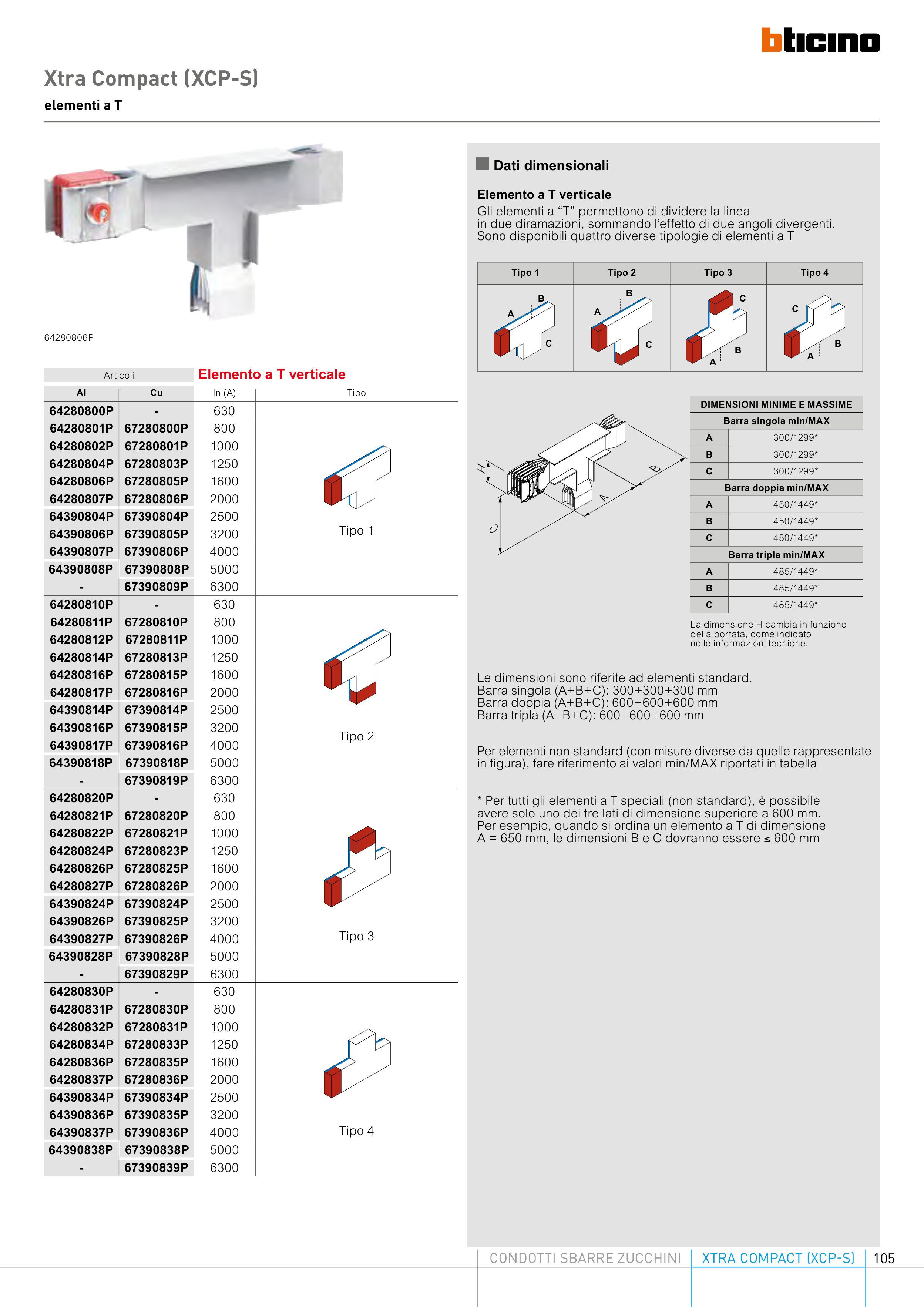

XTRA COMPACT (XCP-S)
Xtra Compact (XCP-S)
elementi a T
Per elementi non standard (con misure diverse da quelle rappresentate
in figura), fare riferimento ai valori min/MAX riportati in tabella
* Per tutti gli elementi a T speciali (non standard), è possibile
avere solo uno dei tre lati di dimensione superiore a 600 mm.
Per esempio, quando si ordina un elemento a T di dimensione
A = 650 mm, le dimensioni B e C dovranno essere ≤ 600 mm
DIMENSIONI MINIME E MASSIME
Barra singola min/MAX
A
300/1299*
B
300/1299*
C
300/1299*
Barra doppia min/MAX
A
450/1449*
B
450/1449*
C
450/1449*
Barra tripla min/MAX
A
485/1449*
B
485/1449*
C
485/1449*
Elemento a T verticale
Gli elementi a “T” permettono di dividere la linea
in due diramazioni, sommando l’effetto di due angoli divergenti.
Sono disponibili quattro diverse tipologie di elementi a T
Tipo 1
Tipo 2
Tipo 3
Tipo 4
A
B
C
A
C
B
A
B
C
A
B
C
n Dati dimensionali
La dimensione H cambia in funzione
della portata, come indicato
nelle informazioni tecniche.
Le dimensioni sono riferite ad elementi standard.
Barra singola (A+B+C): 300+300+300 mm
Barra doppia (A+B+C): 600+600+600 mm
Barra tripla (A+B+C): 600+600+600 mm
Articoli
Elemento a T verticale
Al
Cu
In (A)
Tipo
64280800P
-
630
Tipo 1
64280801P
67280800P
800
64280802P
67280801P
1000
64280804P
67280803P
1250
64280806P
67280805P
1600
64280807P
67280806P
2000
64390804P
67390804P
2500
64390806P
67390805P
3200
64390807P
67390806P
4000
64390808P
67390808P
5000
-
67390809P
6300
64280810P
-
630
Tipo 2
64280811P
67280810P
800
64280812P
67280811P
1000
64280814P
67280813P
1250
64280816P
67280815P
1600
64280817P
67280816P
2000
64390814P
67390814P
2500
64390816P
67390815P
3200
64390817P
67390816P
4000
64390818P
67390818P
5000
-
67390819P
6300
64280820P
-
630
Tipo 3
64280821P
67280820P
800
64280822P
67280821P
1000
64280824P
67280823P
1250
64280826P
67280825P
1600
64280827P
67280826P
2000
64390824P
67390824P
2500
64390826P
67390825P
3200
64390827P
67390826P
4000
64390828P
67390828P
5000
-
67390829P
6300
64280830P
-
630
Tipo 4
64280831P
67280830P
800
64280832P
67280831P
1000
64280834P
67280833P
1250
64280836P
67280835P
1600
64280837P
67280836P
2000
64390834P
67390834P
2500
64390836P
67390835P
3200
64390837P
67390836P
4000
64390838P
67390838P
5000
-
67390839P
6300
A
B
H
C
64280806P
