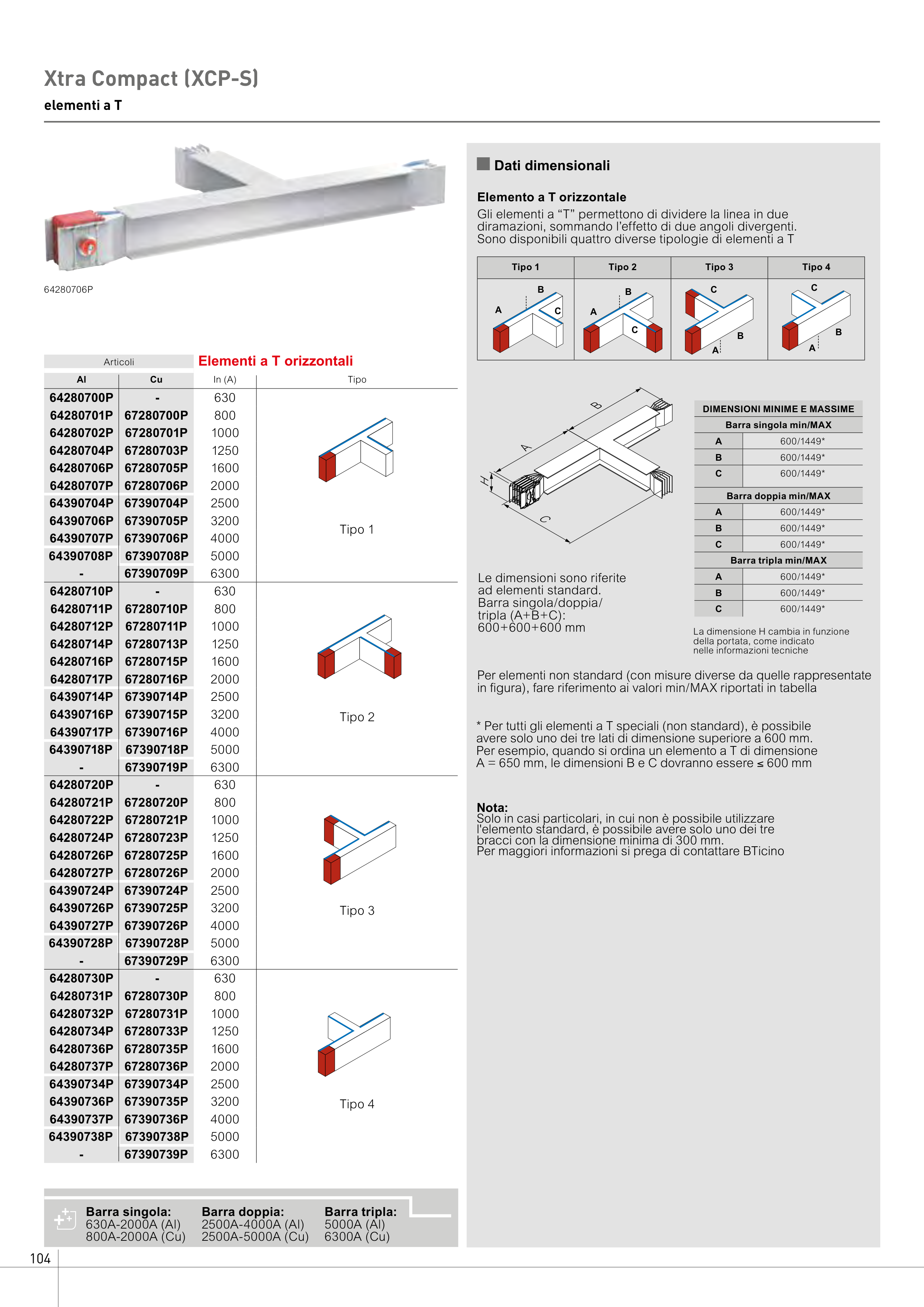

Xtra Compact (XCP-S)
elementi a T
Per elementi non standard (con misure diverse da quelle rappresentate
in figura), fare riferimento ai valori min/MAX riportati in tabella
Nota:
Solo in casi particolari, in cui non è possibile utilizzare
l'elemento standard, è possibile avere solo uno dei tre
bracci con la dimensione minima di 300 mm.
Per maggiori informazioni si prega di contattare BTicino
DIMENSIONI MINIME E MASSIME
Barra singola min/MAX
A
600/1449*
B
600/1449*
C
600/1449*
Barra doppia min/MAX
A
600/1449*
B
600/1449*
C
600/1449*
Barra tripla min/MAX
A
600/1449*
B
600/1449*
C
600/1449*
Elemento a T orizzontale
Gli elementi a “T” permettono di dividere la linea in due
diramazioni, sommando l’effetto di due angoli divergenti.
Sono disponibili quattro diverse tipologie di elementi a T
Tipo 1
Tipo 2
Tipo 3
Tipo 4
A
B
C
A
B
C
A
B
C
A
B
C
n Dati dimensionali
Le dimensioni sono riferite
ad elementi standard.
Barra singola/doppia/
tripla (A+B+C):
600+600+600 mm
La dimensione H cambia in funzione
della portata, come indicato
nelle informazioni tecniche
* Per tutti gli elementi a T speciali (non standard), è possibile
avere solo uno dei tre lati di dimensione superiore a 600 mm.
Per esempio, quando si ordina un elemento a T di dimensione
A = 650 mm, le dimensioni B e C dovranno essere ≤ 600 mm
Articoli
Elementi a T orizzontali
Al
Cu
In (A)
Tipo
64280700P
-
630
Tipo 1
64280701P
67280700P
800
64280702P
67280701P
1000
64280704P
67280703P
1250
64280706P
67280705P
1600
64280707P
67280706P
2000
64390704P
67390704P
2500
64390706P
67390705P
3200
64390707P
67390706P
4000
64390708P
67390708P
5000
-
67390709P
6300
64280710P
-
630
Tipo 2
64280711P
67280710P
800
64280712P
67280711P
1000
64280714P
67280713P
1250
64280716P
67280715P
1600
64280717P
67280716P
2000
64390714P
67390714P
2500
64390716P
67390715P
3200
64390717P
67390716P
4000
64390718P
67390718P
5000
-
67390719P
6300
64280720P
-
630
Tipo 3
64280721P
67280720P
800
64280722P
67280721P
1000
64280724P
67280723P
1250
64280726P
67280725P
1600
64280727P
67280726P
2000
64390724P
67390724P
2500
64390726P
67390725P
3200
64390727P
67390726P
4000
64390728P
67390728P
5000
-
67390729P
6300
64280730P
-
630
Tipo 4
64280731P
67280730P
800
64280732P
67280731P
1000
64280734P
67280733P
1250
64280736P
67280735P
1600
64280737P
67280736P
2000
64390734P
67390734P
2500
64390736P
67390735P
3200
64390737P
67390736P
4000
64390738P
67390738P
5000
-
67390739P
6300
64280706P
A
B
H
C
Barra singola:
630A-2000A (Al)
800A-2000A (Cu)
Barra doppia:
2500A-4000A (Al)
2500A-5000A (Cu)
Barra tripla:
5000A (Al)
6300A (Cu)
