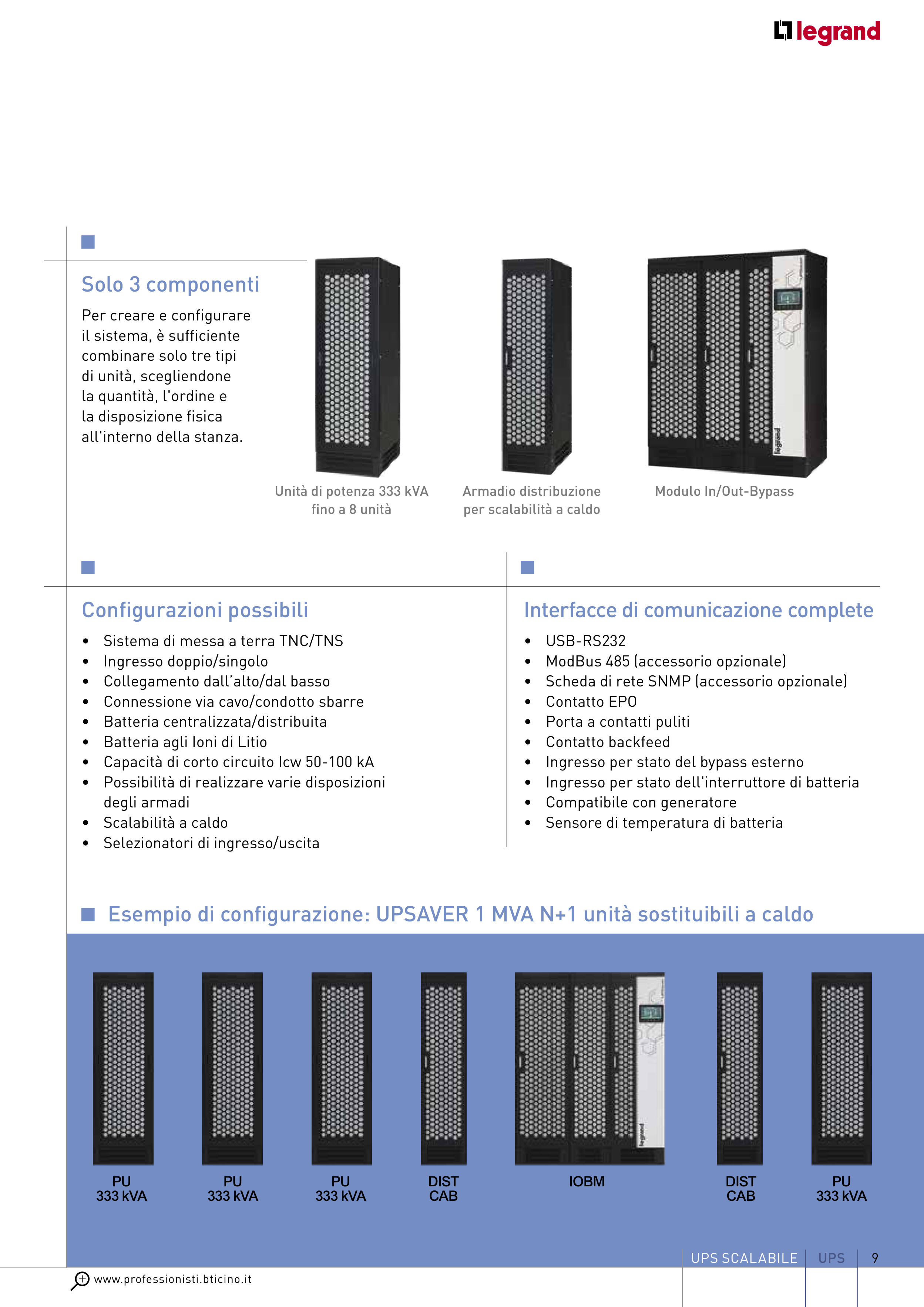

UPS
UPS SCALABILE
Unità di potenza 333 kVA
fino a 8 unità
Armadio distribuzione
per scalabilità a caldo
Modulo In/Out-Bypass
Configurazioni possibili
• Sistema di messa a terra TNC/TNS
• Ingresso doppio/singolo
• Collegamento dall’alto/dal basso
• Connessione via cavo/condotto sbarre
• Batteria centralizzata/distribuita
• Batteria agli Ioni di Litio
• Capacità di corto circuito Icw 50-100 kA
• Possibilità di realizzare varie disposizioni
degli armadi
• Scalabilità a caldo
• Selezionatori di ingresso/uscita
Solo 3 componenti
Per creare e configurare
il sistema, è sufficiente
combinare solo tre tipi
di unità, scegliendone
la quantità, l'ordine e
la disposizione fisica
all'interno della stanza.
Interfacce di comunicazione complete
• USB-RS232
• ModBus 485 (accessorio opzionale)
• Scheda di rete SNMP (accessorio opzionale)
• Contatto EPO
• Porta a contatti puliti
• Contatto backfeed
• Ingresso per stato del bypass esterno
• Ingresso per stato dell'interruttore di batteria
• Compatibile con generatore
• Sensore di temperatura di batteria
Esempio di configurazione: UPSAVER 1 MVA N+1 unità sostituibili a caldo
PU
333 kVA
PU
333 kVA
DIST
CAB
IOBM
DIST
CAB
PU
333 kVA
PU
333 kVA
