UPS
UPS SCALABILE
n Caratteristiche

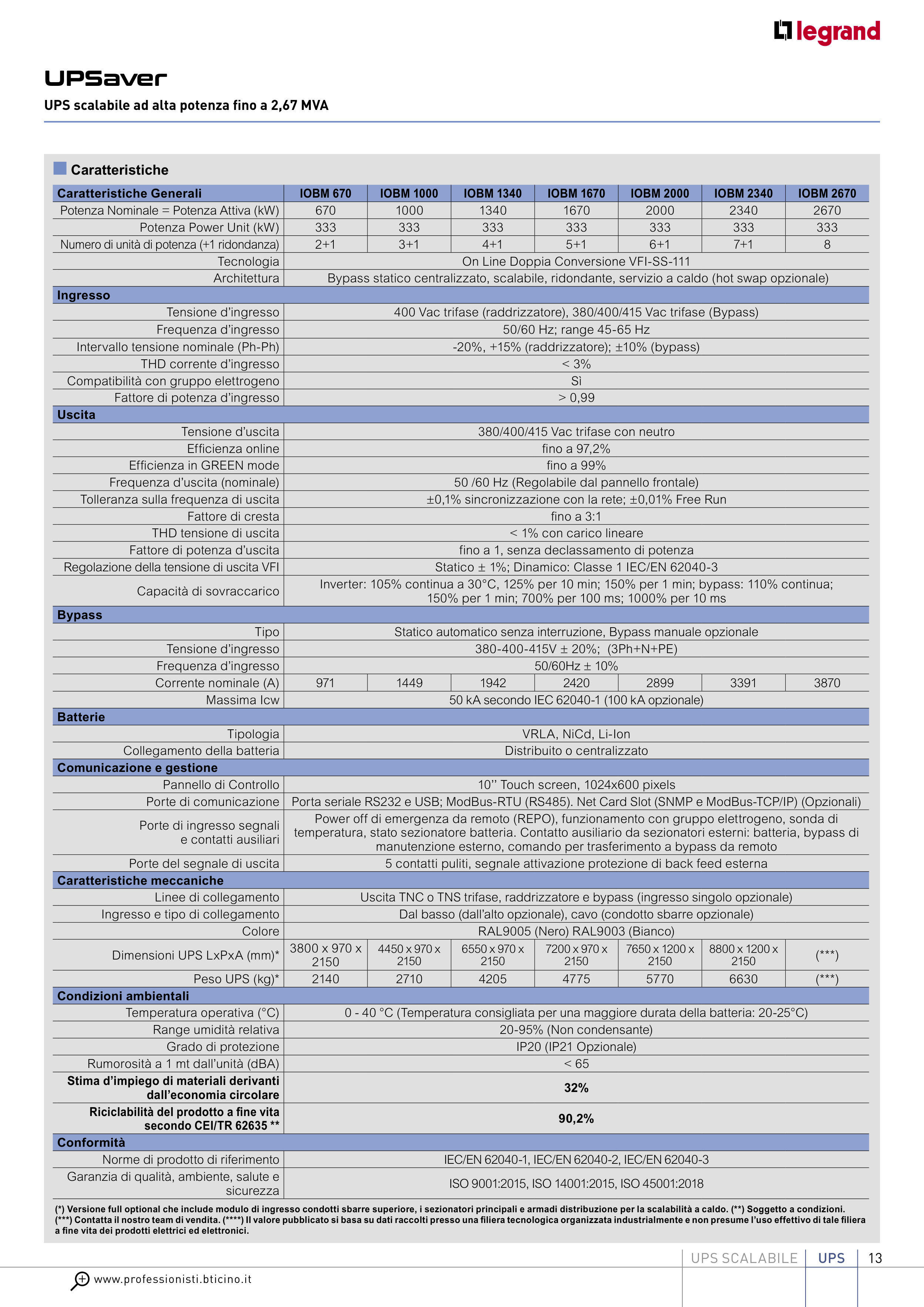

UPSaver
UPS scalabile ad alta potenza fino a 2,67 MVA
(*) Versione full optional che include modulo di ingresso condotti sbarre superiore, i sezionatori principali e armadi distribuzione per la scalabilità a caldo. (**) Soggetto a condizioni.
(***) Contatta il nostro team di vendita. (****) Il valore pubblicato si basa su dati raccolti presso una filiera tecnologica organizzata industrialmente e non presume l’uso effettivo di tale filiera
a fine vita dei prodotti elettrici ed elettronici.
Caratteristiche Generali
IOBM 670
IOBM 1000
IOBM 1340
IOBM 1670
IOBM 2000
IOBM 2340
IOBM 2670
Potenza Nominale = Potenza Attiva (kW)
670
1000
1340
1670
2000
2340
2670
Potenza Power Unit (kW)
333
333
333
333
333
333
333
Numero di unità di potenza (+1 ridondanza)
2+1
3+1
4+1
5+1
6+1
7+1
8
Tecnologia
On Line Doppia Conversione VFI-SS-111
Architettura
Bypass statico centralizzato, scalabile, ridondante, servizio a caldo (hot swap opzionale)
Ingresso
Tensione d’ingresso
400 Vac trifase (raddrizzatore), 380/400/415 Vac trifase (Bypass)
Frequenza d’ingresso
50/60 Hz; range 45-65 Hz
Intervallo tensione nominale (Ph-Ph)
-20%, +15% (raddrizzatore); ±10% (bypass)
THD corrente d’ingresso
< 3%
Compatibilità con gruppo elettrogeno
Sì
Fattore di potenza d’ingresso
> 0,99
Uscita
Tensione d’uscita
380/400/415 Vac trifase con neutro
Efficienza online
fino a 97,2%
Efficienza in GREEN mode
fino a 99%
Frequenza d’uscita (nominale)
50 /60 Hz (Regolabile dal pannello frontale)
Tolleranza sulla frequenza di uscita
±0,1% sincronizzazione con la rete; ±0,01% Free Run
Fattore di cresta
fino a 3:1
THD tensione di uscita
< 1% con carico lineare
Fattore di potenza d’uscita
fino a 1, senza declassamento di potenza
Regolazione della tensione di uscita VFI
Statico ± 1%; Dinamico: Classe 1 IEC/EN 62040-3
Capacità di sovraccarico
Inverter: 105% continua a 30°C, 125% per 10 min; 150% per 1 min; bypass: 110% continua;
150% per 1 min; 700% per 100 ms; 1000% per 10 ms
Bypass
Tipo
Statico automatico senza interruzione, Bypass manuale opzionale
Tensione d’ingresso
380-400-415V ± 20%; (3Ph+N+PE)
Frequenza d’ingresso
50/60Hz ± 10%
Corrente nominale (A)
971
1449
1942
2420
2899
3391
3870
Massima Icw
50 kA secondo IEC 62040-1 (100 kA opzionale)
Batterie
Tipologia
VRLA, NiCd, Li-Ion
Collegamento della batteria
Distribuito o centralizzato
Comunicazione e gestione
Pannello di Controllo
10’’ Touch screen, 1024x600 pixels
Porte di comunicazione
Porta seriale RS232 e USB; ModBus-RTU (RS485). Net Card Slot (SNMP e ModBus-TCP/IP) (Opzionali)
Porte di ingresso segnali
e contatti ausiliari
Power off di emergenza da remoto (REPO), funzionamento con gruppo elettrogeno, sonda di
temperatura, stato sezionatore batteria. Contatto ausiliario da sezionatori esterni: batteria, bypass di
manutenzione esterno, comando per trasferimento a bypass da remoto
Porte del segnale di uscita
5 contatti puliti, segnale attivazione protezione di back feed esterna
Caratteristiche meccaniche
Linee di collegamento
Uscita TNC o TNS trifase, raddrizzatore e bypass (ingresso singolo opzionale)
Ingresso e tipo di collegamento
Dal basso (dall’alto opzionale), cavo (condotto sbarre opzionale)
Colore
RAL9005 (Nero) RAL9003 (Bianco)
Dimensioni UPS LxPxA (mm)*
3800 x 970 x
2150
4450 x 970 x
2150
6550 x 970 x
2150
7200 x 970 x
2150
7650 x 1200 x
2150
8800 x 1200 x
2150
(***)
Peso UPS (kg)*
2140
2710
4205
4775
5770
6630
(***)
Condizioni ambientali
Temperatura operativa (°C)
0 - 40 °C (Temperatura consigliata per una maggiore durata della batteria: 20-25°C)
Range umidità relativa
20-95% (Non condensante)
Grado di protezione
IP20 (IP21 Opzionale)
Rumorosità a 1 mt dall’unità (dBA)
< 65
Stima d’impiego di materiali derivanti
dall’economia circolare
32%
Riciclabilità del prodotto a fine vita
secondo CEI/TR 62635 **
90,2%
Conformità
Norme di prodotto di riferimento
IEC/EN 62040-1, IEC/EN 62040-2, IEC/EN 62040-3
Garanzia di qualità, ambiente, salute e
sicurezza
ISO 9001:2015, ISO 14001:2015, ISO 45001:2018
