Profondità
quadro
Ripiano separatore
orizzontale
(largh. 600 mm)
Setto separatore
orizzontale
(largh. 600 mm)
Kit segregazione
verticale
Elementi di separazione
verticale tra colonne
adiacenti
Segregazione orizzontale
omnibus
Elementi di chiusura
laterale e uscita cavi
Piastroni funzionali
350
91840/SBV
91840/3PSH
L 250mm 91840/2SBO
L 350mm 91840/3SBO
L 600mm 91840/6SBO
91840/8MH
600
91845/SBV
91840/6PSH
L 250mm 91845/2SBO
L 350mm 91845/3SBO
L 600mm 91845/6SBO
91845/8MH
350
L 600mm 91840/SS
L 850mm 91855/SS
L 600mm 91840/SS
L 850mm 91855/SS
91840/SBV
91840/3PSH
L 250mm 91840/2SBO
L 350mm 91840/3SBO
L 600mm 91840/6SBO
h 250mm 91840/2SL
h 350mm 91840/3SL
h 600mm 91840/4SL
91840/8MH
600
L 600mm 91840/SS
L 850mm 91855/SS
L 600mm 91840/SS
L 850mm 91855/SS
91845/SBV
91840/6PSH
L 250mm 91845/2SBO
L 350mm 91845/3SBO
L 600mm 91845/3SBO
h 250mm 91840/2SL
h 350mm 91840/3SL
h 600mm 91840/4SL
91845/8MH
Forma 2B
Forma 3A

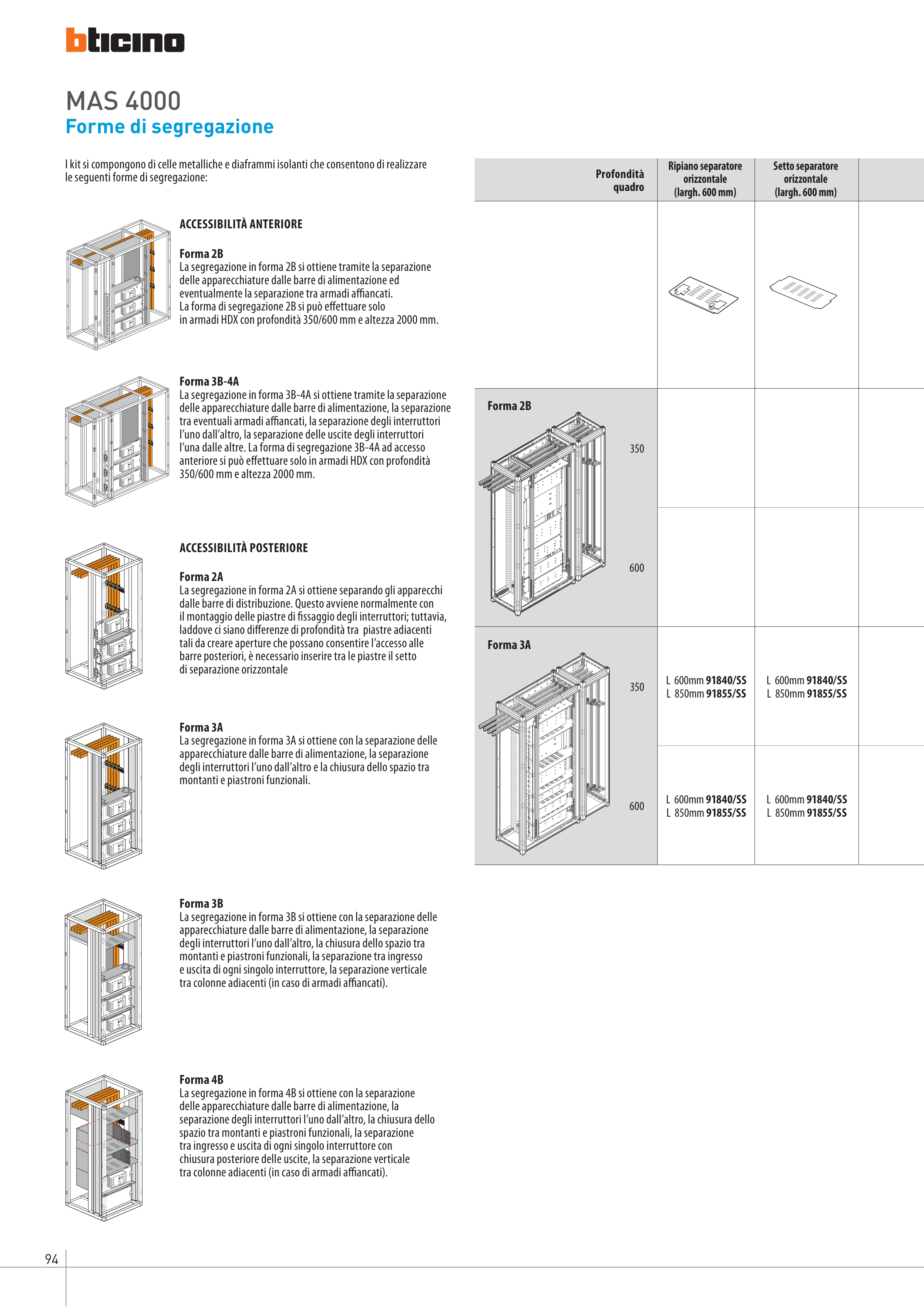

MAS 4000
Forme di segregazione
I kit si compongono di celle metalliche e diaframmi isolanti che consentono di realizzare
le seguenti forme di segregazione:
ACCESSIBILITÀ POSTERIORE
Forma 2A
La segregazione in forma 2A si ottiene separando gli apparecchi
dalle barre di distribuzione. Questo avviene normalmente con
il montaggio delle piastre di f ssaggio degli interruttori; tuttavia,
laddove ci siano dif erenze di profondità tra piastre adiacenti
tali da creare aperture che possano consentire l’accesso alle
barre posteriori, è necessario inserire tra le piastre il setto
di separazione orizzontale
Forma 3A
La segregazione in forma 3A si ottiene con la separazione delle
apparecchiature dalle barre di alimentazione, la separazione
degli interruttori l’uno dall’altro e la chiusura dello spazio tra
montanti e piastroni funzionali.
Forma 3B
La segregazione in forma 3B si ottiene con la separazione delle
apparecchiature dalle barre di alimentazione, la separazione
degli interruttori l’uno dall’altro, la chiusura dello spazio tra
montanti e piastroni funzionali, la separazione tra ingresso
e uscita di ogni singolo interruttore, la separazione verticale
tra colonne adiacenti (in caso di armadi af ancati).
Forma 4B
La segregazione in forma 4B si ottiene con la separazione
delle apparecchiature dalle barre di alimentazione, la
separazione degli interruttori l’uno dall’altro, la chiusura dello
spazio tra montanti e piastroni funzionali, la separazione
tra ingresso e uscita di ogni singolo interruttore con
chiusura posteriore delle uscite, la separazione verticale
tra colonne adiacenti (in caso di armadi af ancati).
ACCESSIBILITÀ ANTERIORE
Forma 2B
La segregazione in forma 2B si ottiene tramite la separazione
delle apparecchiature dalle barre di alimentazione ed
eventualmente la separazione tra armadi af ancati.
La forma di segregazione 2B si può ef ettuare solo
in armadi HDX con profondità 350/600 mm e altezza 2000 mm.
Forma 3B-4A
La segregazione in forma 3B-4A si ottiene tramite la separazione
delle apparecchiature dalle barre di alimentazione, la separazione
tra eventuali armadi af ancati, la separazione degli interruttori
l’uno dall’altro, la separazione delle uscite degli interruttori
l’una dalle altre. La forma di segregazione 3B-4A ad accesso
anteriore si può ef ettuare solo in armadi HDX con profondità
350/600 mm e altezza 2000 mm.
