Articolo
INSTALLAZIONE SU GUIDA DIN35
Interruttori
LxA (mm)
Guida DIN
Pannello
1/4 di giro
A vite
Plastica
BTDIN
600x150
93600N
9529/24Q
9529/24
9529/24PL
600x200
9531/24Q
9531/24
9531/24PL
600x300
9533/24Q
9533/24
9533/24PL
850x150
93800N
9779/36Q
9779/36
-
850x200
9780/36Q
9780/36
-
850x300
9783/36Q
9783/36
-
M1 160-M2 250
600x300
9531PMEN
9533/24Q
9533/24
9533/24PL
850x300
9781PMEN
9783/36Q
9783/36
MW63÷160*
600x200
93600N
9531/24Q
9531/24
9531/24PL
600x300
9533/24Q
9533/24
9533/24PL
850x200
93800N
9780/36Q
9780/36
-
850x300
9783/36Q
9783/36
-
* su LDX800 e LDX-P con grado di protezione IP40/41, il montaggio è possibile solo
utilizzando le porte bombate. Non ci sono limitazioni per MDX800
INSTALLAZIONE MEGATIKER M160-16O0E
Interruttori
LxA (mm)
Piastra
Pannello
1/4 di giro
A vite
N. max
interruttori
M160÷250E
600x400
9531P/TN
9531/TNQ
9531/TN
3
850x400
9781P/TN
9781/TNQ
9781/TN
3
M400÷630E
600x400
9531P/TN
9531/TNQ
9531/TN
2
850x400
9781P/TN
9781/TNQ
9781/TN
2
M630÷1600ES
600x400
9531P/12
-
9531/1TS
1
850x400
9781P/12
-
9781/1TS
1
850x400
9781P/12
-
9781/2TS*
2
* 2 interruttori
INSTALLAZIONE MEGATIKER M160-630E CON
DIFFERENZIALE
I pannelli in lamiera dispongono di pretranciature
laserate per adattarsi al montaggio di f no a tre
interruttori scatolati (a seconda della taglia)
Interruttori
LxA (mm)
Piastra
Pannello
1/4 di giro
A vite
N. max
interruttori
M160÷250E +
G160-250
600x600
9532P/TN
9532/TNQ
9532/TN
3
850x600
9782P/TN
9782/TNQ
9782/TN
3
M400÷630E +
G400-630
600x600
9532P/TN
9532/TNQ
9532/TN
2
850x600
9782P/TN
9782/TNQ
9782/TN
3
INSTALLAZIONE SEZIONATORI MEGASWITCH
Interruttori
LxA (mm)
Piastra
Pannello
1/4 di giro
A vite
N.
MEGASWITCH
MW250*
600x300
9561P/W
9561/1WQ
9561/1W
1
600x300
9561/2WQ
9561/2W
1 o 2
850x400
9761P/W
9561/1WQ
9761/1W
1
850x400
9761/2WQ
9761/2W
1
MW630*
600x300
9561P/SW
9561/SWQ
9561/SW
1
850x300
9761P/SW
9761/SWQ
9761/SW
1
MW1600*
600x400
9531P/12
-
9561/SSW
1
850x400
9781P/12
-
9761/SSW
1
* su LDX800 e LDX-P con grado di protezione IP40/41, il montaggio è possibile
solo utilizzando le porte bombate. Non ci sono limitazioni per MDX800
INSTALLAZIONE M160-630E
INSTALLAZIONE M400-630
93600N
9531PCME
9531/24Q
9531PC/TN
9531/24Q
9531PC/TN
INSTALLAZIONE MEGASWITCH MW250-630
9531PCME
M400
MW250
9533/24Q
9531/TNQ
9561/1W
M1 160
9531P/TN
9561P/W

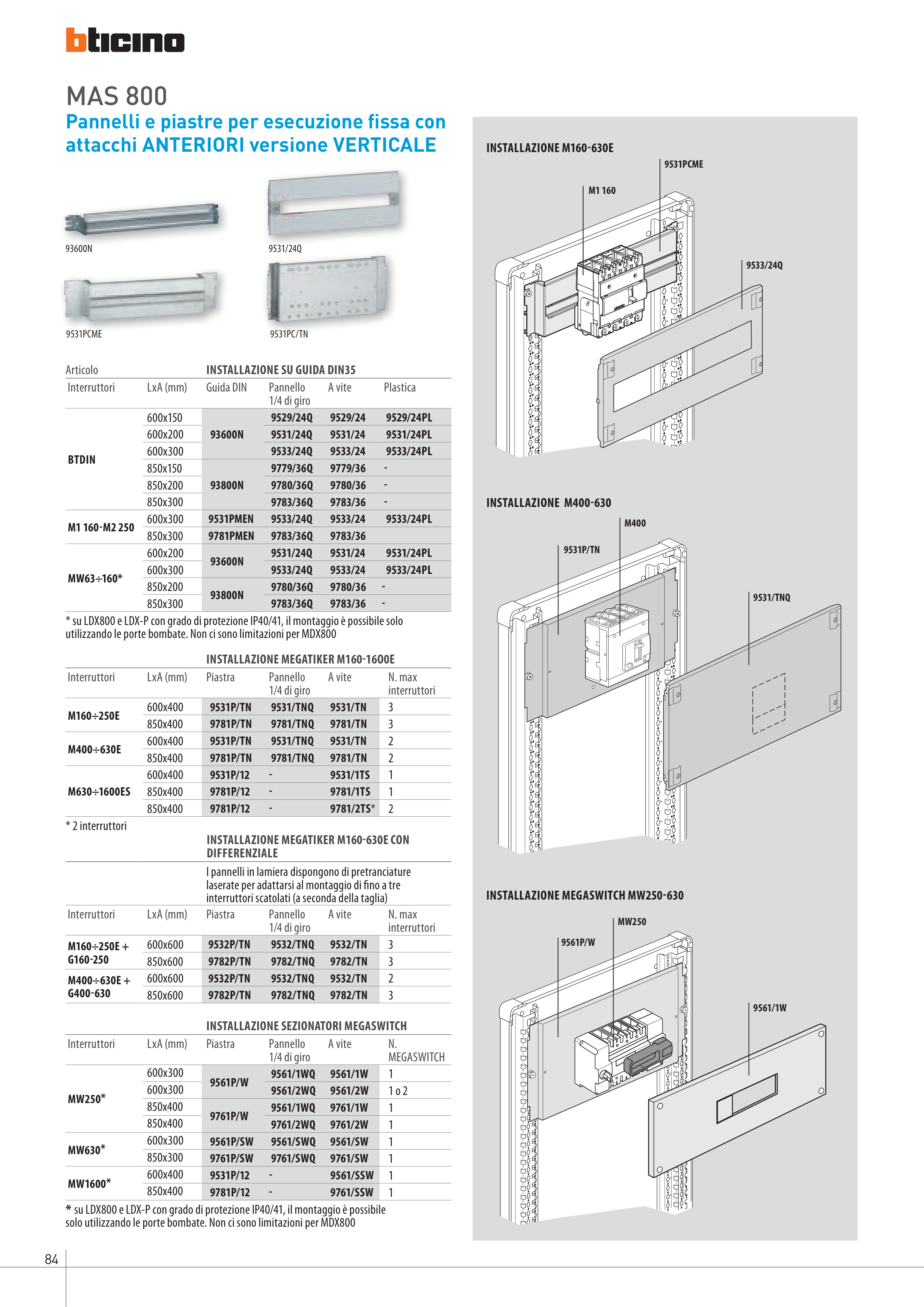

MAS 800
Pannelli e piastre per esecuzione fi ssa con
attacchi ANTERIORI versione VERTICALE
