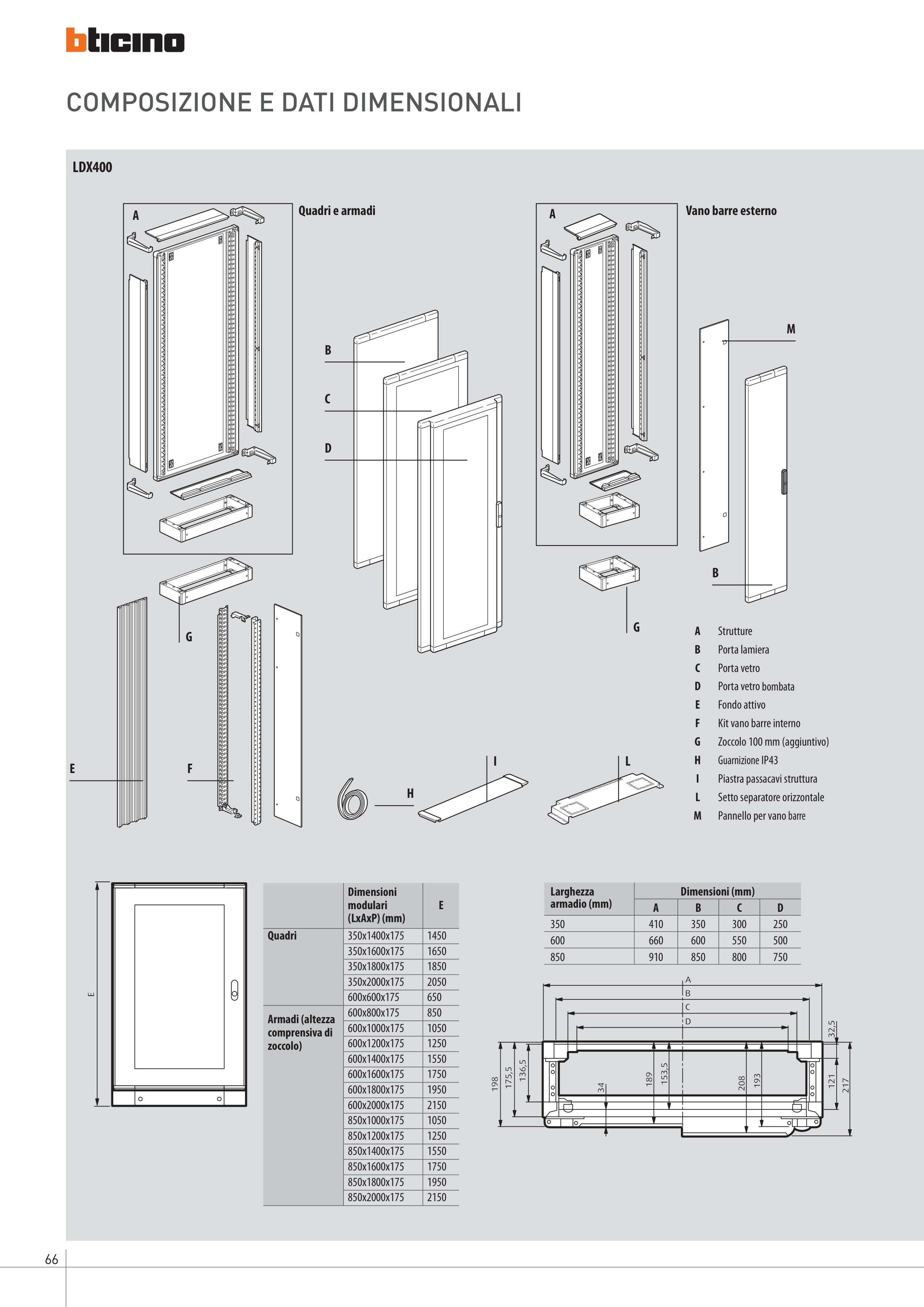

COMPOSIZIONE E DATI DIMENSIONALI
A
A
B
C
D
B
M
E
F
G
G
H
I
L
Quadri e armadi
Vano barre esterno
Larghezza
armadio (mm)
Dimensioni (mm)
A
B
C
D
350
410
350
300
250
600
660
600
550
500
850
910
850
800
750
189
153,5
121
32,5
136,5
175,5
198
34
C
D
A
B
217
193
208
E
Dimensioni
modulari
(LxAxP) (mm)
E
Quadri
350x1400x175
1450
350x1600x175
1650
350x1800x175
1850
350x2000x175
2050
600x600x175
650
Armadi (altezza
comprensiva di
zoccolo)
600x800x175
850
600x1000x175
1050
600x1200x175
1250
600x1400x175
1550
600x1600x175
1750
600x1800x175
1950
600x2000x175
2150
850x1000x175
1050
850x1200x175
1250
850x1400x175
1550
850x1600x175
1750
850x1800x175
1950
850x2000x175
2150
LDX400
A
Strutture
B
Porta lamiera
C
Porta vetro
D
Porta vetro bombata
E
Fondo attivo
F
Kit vano barre interno
G
Zoccolo 100 mm (aggiuntivo)
H
Guarnizione IP43
I
Piastra passacavi struttura
L
Setto separatore orizzontale
M
Pannello per vano barre
