Rispondenza normativa
CEI 23-49 CEI EN 61439-1 e 2
Tipo contenitore
quadro
Tipo materiale di costruzione
plastica (SDX-P) lamiera (SDX-L - SDX-I)
Spessore (mm)
7 (strutture) / 2,5 (pannelli)
Colore
grigio RAL 7035
Grado di protezione
IP30 senza porta
IP40 con porta
IP43 porta + guarnizione
Corrente nominale massima
interruttore installabile In (A)
160
Corrente di picco massima Ipk (limitata)* (kA)
21
Corrente di cortocircuito condizionata Icc (kA)
50
Sistemi Tifast installabili
Tifast pettini
Verniciatura delle superf ci degli involucri
polvere epossipoliestere
Trattamento delle superf ci, supporti, bulloneria
zincatura passivata
Distanza tra vetro e pannelli frontali (mm)
31 (porta piana)
Profondità utile interna (piastra/pannello) (mm)
106
* questi valori si riferiscono ad un cortocircuito aperto da un interruttore installato nel
contenitore stesso

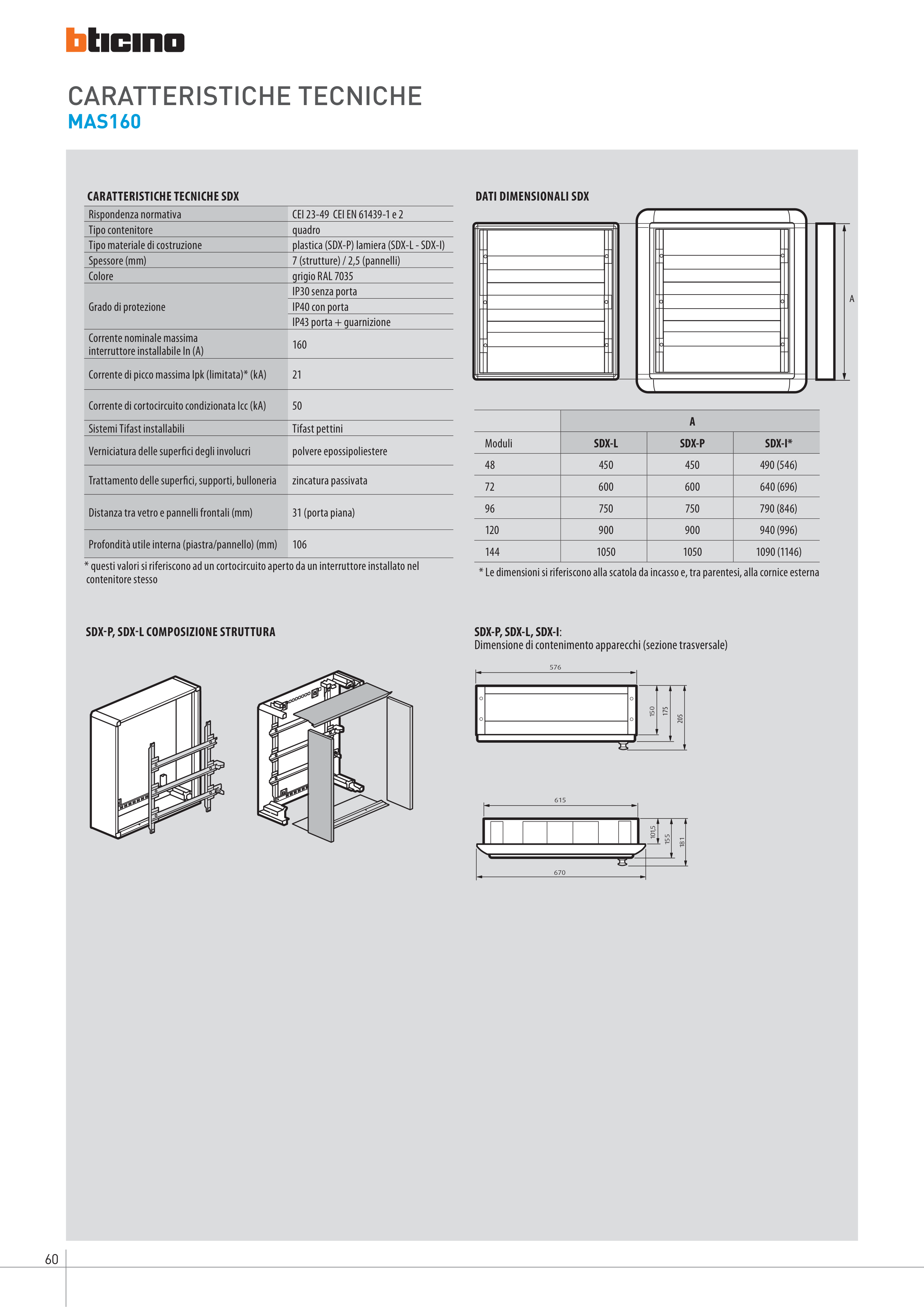

CARATTERISTICHE TECNICHE SDX
576
1 5 0
1 ,
1
0 5
615
670
1 5 5
1 8 1
A
175
205
576
1 5 0
1 ,
1
0 5
615
670
1 5 5
1 8 1
A
175
205
SDX-P, SDX-L, SDX-I:
Dimensione di contenimento apparecchi (sezione trasversale)
SDX-P, SDX-L COMPOSIZIONE STRUTTURA
A
Moduli
SDX-L
SDX-P
SDX-I*
48
450
450
490 (546)
72
600
600
640 (696)
96
750
750
790 (846)
120
900
900
940 (996)
144
1050
1050
1090 (1146)
* Le dimensioni si riferiscono alla scatola da incasso e, tra parentesi, alla cornice esterna
DATI DIMENSIONALI SDX
CARATTERISTICHE TECNICHE
MAS160
