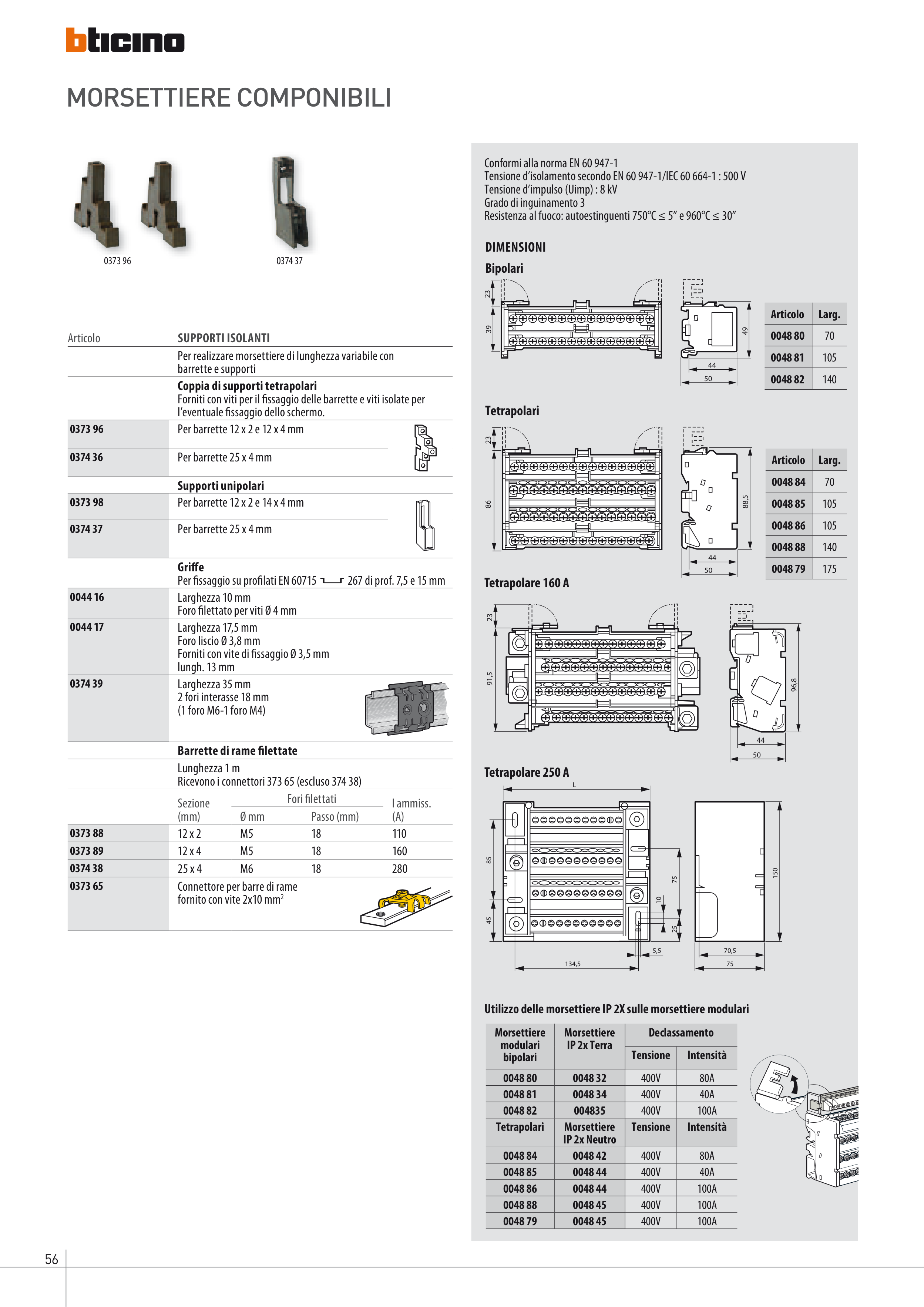

MORSETTIERE COMPONIBILI
Articolo
SUPPORTI ISOLANTI
Per realizzare morsettiere di lunghezza variabile con
barrette e supporti
Coppia di supporti tetrapolari
Forniti con viti per il fi ssaggio delle barrette e viti isolate per
l’eventuale fi ssaggio dello schermo.
0373 96
Per barrette 12 x 2 e 12 x 4 mm
0374 36
Per barrette 25 x 4 mm
Supporti unipolari
0373 98
Per barrette 12 x 2 e 14 x 4 mm
0374 37
Per barrette 25 x 4 mm
Grif e
Per fi ssaggio su profi lati EN 60715 267 di prof. 7,5 e 15 mm
0044 16
Larghezza 10 mm
Foro fi lettato per viti Ø 4 mm
0044 17
Larghezza 17,5 mm
Foro liscio Ø 3,8 mm
Forniti con vite di fi ssaggio Ø 3,5 mm
lungh. 13 mm
0374 39
Larghezza 35 mm
2 fori interasse 18 mm
(1 foro M6-1 foro M4)
Barrette di rame f lettate
Lunghezza 1 m
Ricevono i connettori 373 65 (escluso 374 38)
Sezione
(mm)
Fori fi lettati
I ammiss.
(A)
Ø mm
Passo (mm)
0373 88
12 x 2
M5
18
110
0373 89
12 x 4
M5
18
160
0374 38
25 x 4
M6
18
280
0373 65
Connettore per barre di rame
fornito con vite 2x10 mm2
0374 37
0373 96
oc037365
Conformi alla norma EN 60 947-1
Tensione d’isolamento secondo EN 60 947-1/IEC 60 664-1 : 500 V
Tensione d’impulso (Uimp) : 8 kV
Grado di inguinamento 3
Resistenza al fuoco: autoestinguenti 750°C ≤ 5” e 960°C ≤ 30”
DIMENSIONI
Bipolari
Tetrapolari
004882c
44
50
49
39
23
004888c
44
50
88,5
86
23
Tetrapolare 160 A
Tetrapolare 250 A
Articolo
Larg.
0048 80
70
0048 81
105
0048 82
140
Articolo
Larg.
0048 84
70
0048 85
105
0048 86
105
0048 88
140
0048 79
175
Utilizzo delle morsettiere IP 2X sulle morsettiere modulari
q004888
004879-56686c.eps
44
50
96,8
91,5
23
L
134,5
85
75
25
10
5,5
45
75
70,5
150
Morsettiere
modulari
bipolari
Morsettiere
IP 2x Terra
Declassamento
Tensione
Intensità
0048 80
0048 32
400V
80A
0048 81
0048 34
400V
40A
0048 82
004835
400V
100A
Tetrapolari
Morsettiere
IP 2x Neutro
Tensione
Intensità
0048 84
0048 42
400V
80A
0048 85
0048 44
400V
40A
0048 86
0048 44
400V
100A
0048 88
0048 45
400V
100A
0048 79
0048 45
400V
100A
