TIFAST
CATALOGO
L
D
600
850
250
600
850
250
D

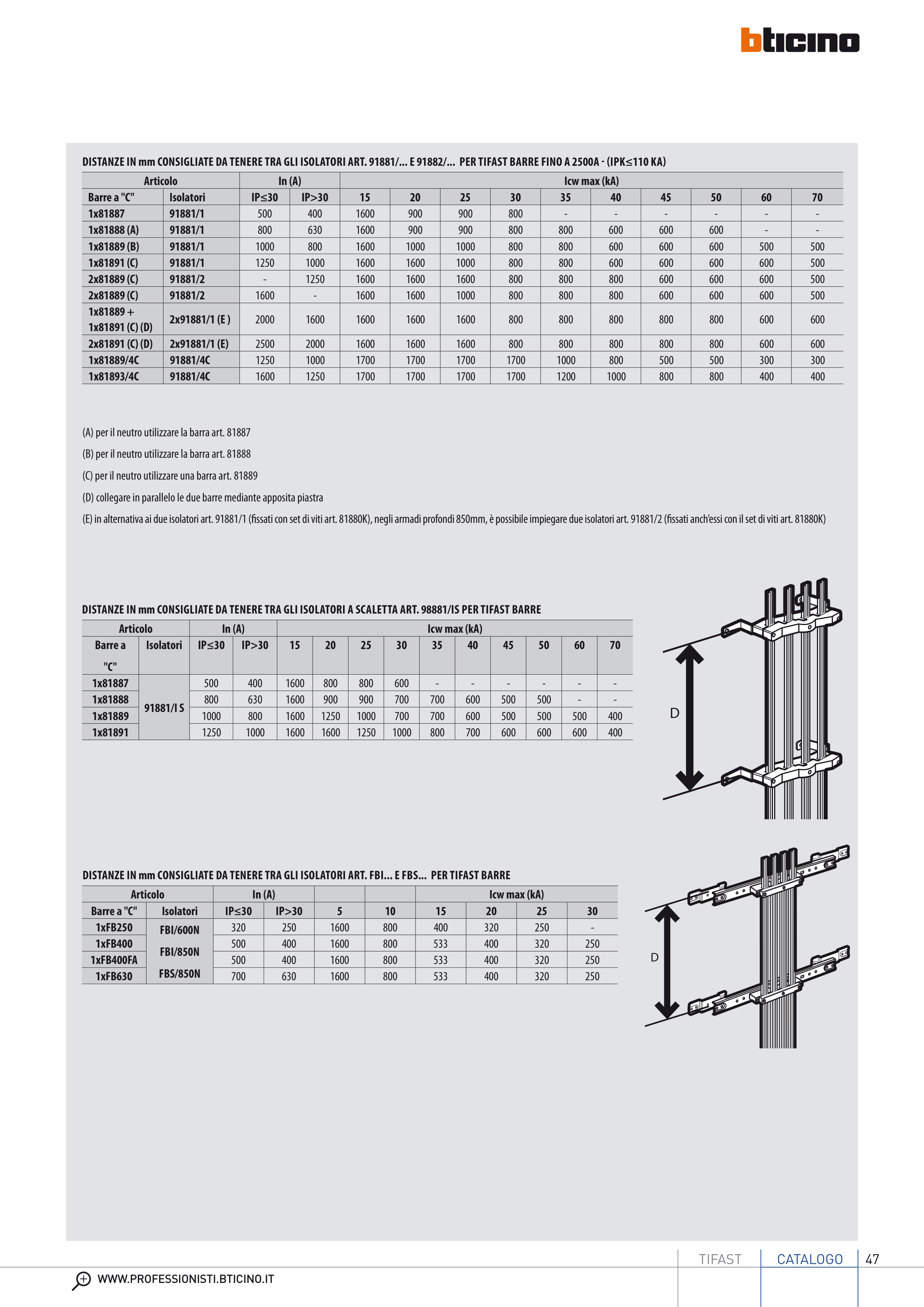

DISTANZE IN mm CONSIGLIATE DA TENERE TRA GLI ISOLATORI A SCALETTA ART. 98881/IS PER TIFAST BARRE
Articolo
In (A)
Icw max (kA)
Barre a
"C"
Isolatori
IP≤30
IP>30
15
20
25
30
35
40
45
50
60
70
1x81887
91881/I S
500
400
1600
800
800
600
-
-
-
-
-
-
1x81888
800
630
1600
900
900
700
700
600
500
500
-
-
1x81889
1000
800
1600
1250
1000
700
700
600
500
500
500
400
1x81891
1250
1000
1600
1600
1250
1000
800
700
600
600
600
400
DISTANZE IN mm CONSIGLIATE DA TENERE TRA GLI ISOLATORI ART. 91881/... E 91882/... PER TIFAST BARRE FINO A 2500A - (IPK≤110 KA)
Articolo
In (A)
Icw max (kA)
Barre a "C"
Isolatori
IP≤30
IP>30
15
20
25
30
35
40
45
50
60
70
1x81887
91881/1
500
400
1600
900
900
800
-
-
-
-
-
-
1x81888 (A)
91881/1
800
630
1600
900
900
800
800
600
600
600
-
-
1x81889 (B)
91881/1
1000
800
1600
1000
1000
800
800
600
600
600
500
500
1x81891 (C)
91881/1
1250
1000
1600
1600
1000
800
800
600
600
600
600
500
2x81889 (C)
91881/2
-
1250
1600
1600
1600
800
800
800
600
600
600
500
2x81889 (C)
91881/2
1600
-
1600
1600
1000
800
800
800
600
600
600
500
1x81889 +
1x81891 (C) (D)
2x91881/1 (E )
2000
1600
1600
1600
1600
800
800
800
800
800
600
600
2x81891 (C) (D)
2x91881/1 (E)
2500
2000
1600
1600
1600
800
800
800
800
800
600
600
1x81889/4C
91881/4C
1250
1000
1700
1700
1700
1700
1000
800
500
500
300
300
1x81893/4C
91881/4C
1600
1250
1700
1700
1700
1700
1200
1000
800
800
400
400
(A) per il neutro utilizzare la barra art. 81887
(B) per il neutro utilizzare la barra art. 81888
(C) per il neutro utilizzare una barra art. 81889
(D) collegare in parallelo le due barre mediante apposita piastra
(E) in alternativa ai due isolatori art. 91881/1 (fi ssati con set di viti art. 81880K), negli armadi profondi 850mm, è possibile impiegare due isolatori art. 91881/2 (fi ssati anch’essi con il set di viti art. 81880K)
DISTANZE IN mm CONSIGLIATE DA TENERE TRA GLI ISOLATORI ART. FBI... E FBS... PER TIFAST BARRE
Articolo
In (A)
Icw max (kA)
Barre a "C"
Isolatori
IP≤30
IP>30
5
10
15
20
25
30
1xFB250
FBI/600N
FBI/850N
FBS/850N
320
250
1600
800
400
320
250
-
1xFB400
500
400
1600
800
533
400
320
250
1xFB400FA
500
400
1600
800
533
400
320
250
1xFB630
700
630
1600
800
533
400
320
250
